И так, имеем приборную панель с дисплеем вида:
или
однако на дисплее видим только температуру наружного воздуха. На правом переключателе стрекозы кнопок нет
Задача: сделать, чтоб бортовой компьютер показывал параметры расхода, пробега и т.п. Для этого, сначала нужно демонтировать панель приборов в следующей последовательности:
Для этого потребуется инструмент - торокс Т20. Отвёртка длинная из набора
Рулевую колонку нужно опустить вниз и сдвинуть вперед. Отвертку просовывать как показано. Нужна будет подсветка.
Это с другой стороны. То, куда показывает стрелка, что-то белое на снимке - это болт, который нужно открутить (болт помечен белой краской).
На торокс лучше нанести немного пластилина, чтоб он удержал выкрученный болт, иначе есть вероятность уронить его в недра приборной панели.
После того, как открутите два болта, приборку вынимаем следующим образом: сверху тонким ножом пролезаем между козырьком и приборкой и пытаемся нож немного покрутить влево-вправо, чтобы вышли из пазов защелки.
Верх приборки наклоняем на себя, видим два разъема. Ножом помогаем отщелкнуться красным защелкам, чтобы снять контактные клеммы.
Приборку вытягиваем на себя, ставим вертикально и вытягиваем вбок. Вот она. Внизу два уха - куда вкручиваются винты, что ее держат.
После разбираем разъем зеленый. Перекусываем или разъединяем пластиковый хомут, что держит провода к колодке, розовую (красную) заглушку стягиваем вниз, потом белую сердцевину вытаскиваем в сторону, откуда идут провода. За провода лучше сильно не дергать, с обратной стороны есть прорези, через них помогаем белой сердцевине выйти из зеленой колодки.
Имеем разъем с пустыми контактами. Смотрим на зеленый корпус, считаем контакты 23, 24, 25 и подключаемся к ним.
На картинке подключено к 25 и 24 контакту.
Вытягиваем провода к стрекозе, тут всё собираем на место, устанавливаем панель на место. Далее, при наличии ручки с переключателями б\к производим замену ручки в стрекозе для этого снимаем рулевое колесо:
Рассоединяем желтый разъём.
Выкручиваем винт крепления рулевого колеса и снимаем рулевое колесо вместе с подушкой
затем, выкрутив 5 саморезов, снимаем пластиковую обшивку рулевой колонки.
Снимаем шлейф подушки безопасности, отстегнув защелки и закрепив его корпус скотчем (чтобы не сбился датчик положения руля).
Снимаем подрулевой переключатель (стрекозу).
Для этого ослабляем крепление хомута, снимаем разъемы и стягиваем вверх подрулевой переключатель.
Осталось разобрать подрулевой переключатель, снять с него рукоятку дворников и установить на ее место новую с функцией бортового компьютера.

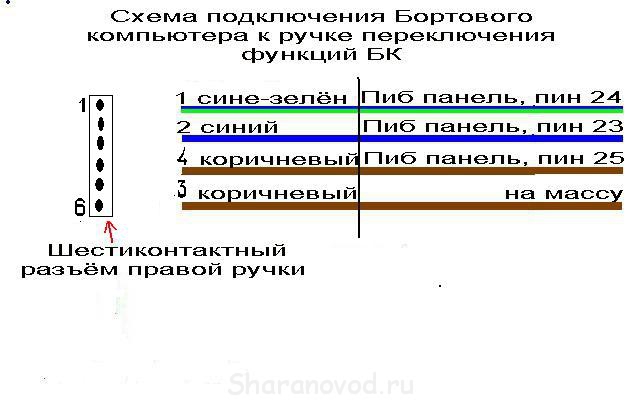

Далее подключение. Подключение производим в соответствии о схемой
Для активации подключаем кабель-адаптер, входим в VAG-COM, или Васю. Активация выполняется на НЕ ЗАВЕДЁННОМ двигателе с включенным зажиганием.
Входим:
"Панель приборов (17)"
"Кодирование (07)"
"Програмный код..."
далее считаем:
?? xхх : Дополнительные опции и
+00 - нет дополнительных опций
+01 - датчик износа тормозных колодок, показатель активный
+02 - Ремень безопасности предупреждение активно
+04 - вода в бачке омывателя, предупреждение активно
+08 - многофункциональный дисплей активен
+16 - Навигация активна
хх?хх : Страна
1 - Европа (ЕС)
2 - Соединенные Штаты Америки (США)
3 - Канада (CDN)
4 - Великобритания (GB)
5 - Япония (JP)
6 - Саудовская Аравия (SA)
7 - Австралия (AUS)
xxx?x : тип двигателя (интервалы обслуживания)
0 – фиксированные интервалы замены масла . без датчика уровня масла и температуры (QG0)
1 - гибкие интервалы(Long Life II - III). с датчиком уровня масла и температуры (QG1)
2 - фиксированные интервалы замены масла с датчиком уровня масла и температуры (qg2)
xxxx? : Тип КПП
1 - для ручных коробок передач и AG5
3 - для AG4
итого: если у вас есть датчик износа тормозных колодок, (+1), датчик наличия омывающей жидкости (+4), включаете дисплей БК, интервалы замены масла гибкие (Long Life II - III) следует ввести 13111. код сервиса 65510. Далее "ОК" выход, выход из контроллера.
Если все собрано и активировано верно, Радуемся появившимся надписям и цифиркам на панели БК.
Спасибо за внимание, приятного пользования.
