Замена сайлентблоков переднего рычага (фотоотчёт)

[Power]

Pivovar, я написал же выше. Винт и болт различаются нарезкой резьбы. Винт на всю длину, болт частично.

[Yurec66]

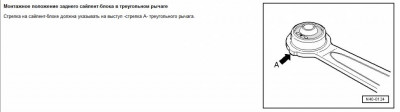

(указатель в виде треугольника), который должен быть направлен к внутренней оси автомобиля.

Валера не совсем понял эту фразу. На картинке что то не вижу треугольника и куда он должен быть направлен ? Прилив на рычаге - это кругляшок по средине? Треугольник на него должен быть направлен?

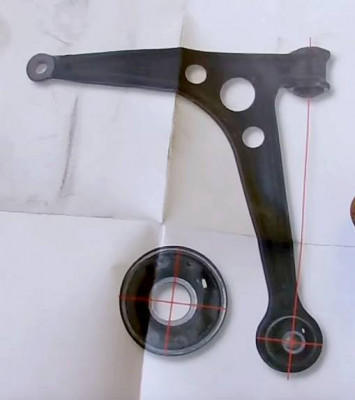

Вот смотрю в ютубе как меняют и там в коробке была инструкция. Вырезано с видео, треугольника тоже толком не видно. Если смотреть по красной линии, то она проходит по оси верхнего сайлента. А прилив на рычаге получается намного левее.

Тогда я не понимаю куда эта мента должна быть направлена.

видео замены

https://www.youtube.com/watch?v=ivwvfVbTetI

По этой схеме ребята собирали

Отправлено спустя 4 минуты 40 секунд:
11piligrim11, Валера походу кто то подбрил твой отчет

https://www.youtube.com/watch?v=5TKrX7YZ_to

[Cateika]

Отлив не тот, ориентир совсем в другом месте...

[Yurec66]

Вадим ты как всегда кстати и как всегда конкретно по делу. Спасибо.

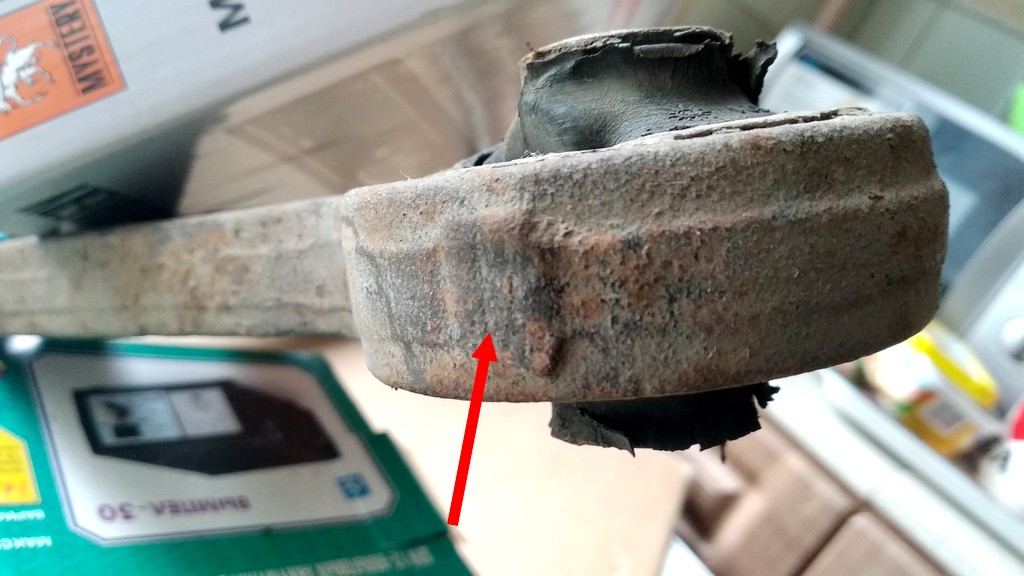

Действительно, нашел я на своих рычагах этот отлив.

отлив на рычаге

Но кто и как это сайлент устанавливал, что метка не соответствует? Провернуться то он не мог на такой угол?

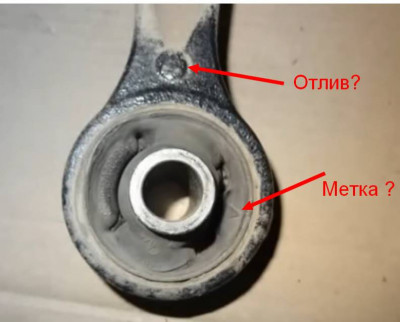

метка не соответствует

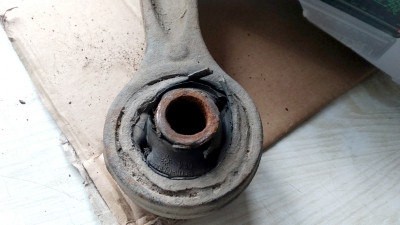

И еще вопрос, каким варварским способом его сюда внедряли?

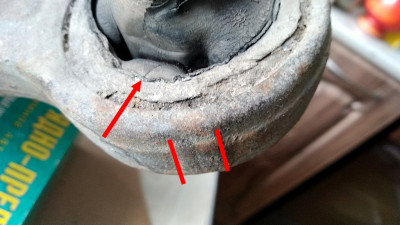

варварская запрессовка

Теперь остается понять как правильно устанавливать. Где считать верх и где низ рычага относительно шаровой, с какой стороны конкретно запрессовывать.(т. Эльза уехала в отпуск на море)

ориентация рычага

Сайленты заказал lemforder. Но еще в руках не держал. Не знаю какие на нем метки будут.

[Cateika]

...Но кто и как это сайлент устанавливал, что метка не соответствует...

Видимо, тот, кто "варварским способом его сюда внедрил"...
Как внедрил так и метку ставил... даже не удивляет...

...с какой стороны конкретно запрессовывать...

Без разницы... "цилиндр"...

[Yurec66]

Без разницы... "цилиндр"..

Т.е. главное, чтобы метка была направлена на отлив ? В одном ролике говорилось, что у сайлента разные стороны по резине. Одна шире, другая уже. И типа какой то стороной нужно савить в направлении шаровой.

см с 7:50

см с 6:30

https://www.youtube.com/watch?v=faAZienNTq8

Блин, столько нюансов Может это зависит от модели авто и конфигурации рычага?

[Cateika]

Где считать верх и где низ рычага относительно шаровой, с какой стороны конкретно запрессовывать.

Без разницы сверху рычага или снизу рычага запрессовывать ! Цилиндр !
Видосы !!! Во первых - авты там не те, абсолютно !!! У них, совсем другие установочные инструкции...
На Шарановских сайлентах = одна метка и она находится напротив воздушного промежутка в резине, именно с ориентацией наружу, как и должен стоять... там промахнутся никак не получится !!!
У Гольфов и Пассатов = на сайлентах две метки, для ориентации при установке на правую и левую стороны... метки расположены МЕЖДУ воздушными промежутками, в отличии от шарановских.
Кроме того, выемки у шановских = почти одного размера и формы, у пассатовско-гольфовских = одна большая и вторая меньше, что сразу видно...

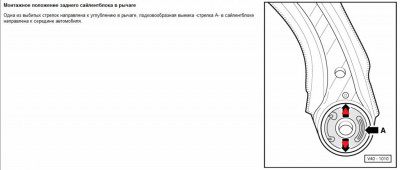

пассатовские инструкции... вот как их притянуть к шарабанам ??? *x)

[Yurec66]

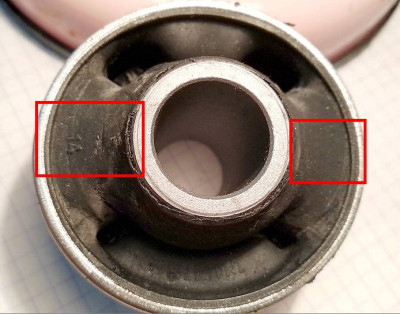

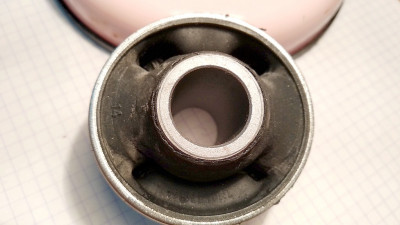

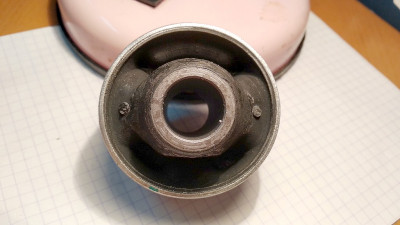

Привезли мне сайленты. Какой то рэбус опять? Номер 17683 01 На вид немного усматривается яйцеобразная форма. Это нормально таки? И что то нету тут никаких стрелочек.

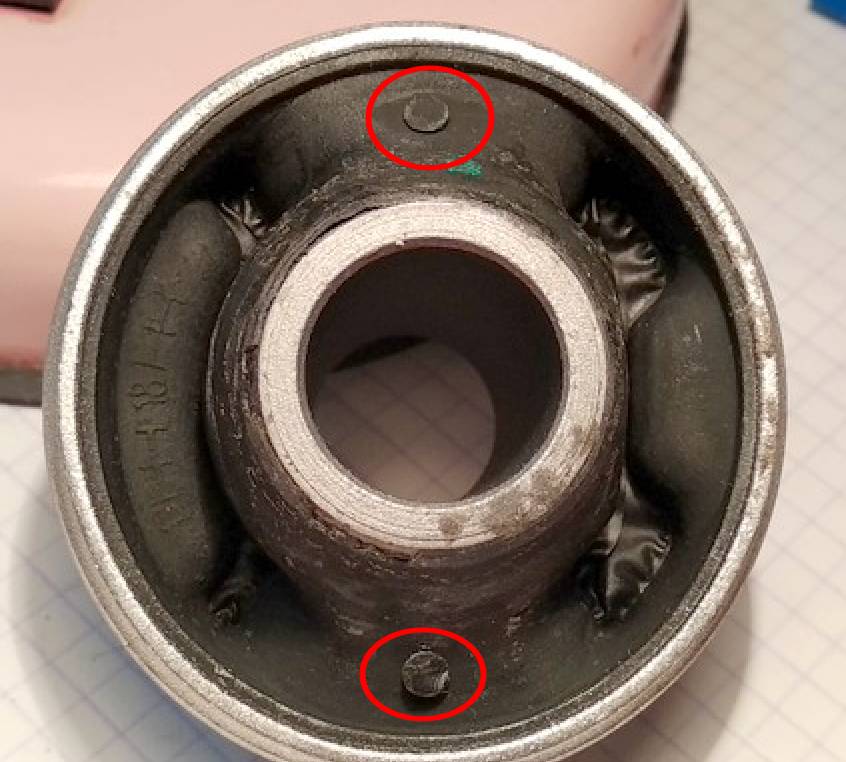

Я когда уточнял где у них верх и низ еще их не видел. Сейчас смотрю на однй стороне пупурышки есть, а на другой их нету. Это ни о чем не говорит?

[11piligrim11]

Даже больше. Это оригиналы. Вместо стрелочки зелёные точки. Внимательнее посмотри.

Отправлено спустя 39 секунд:
Яйцеобразность формы то же нормально.

[Yurec66]

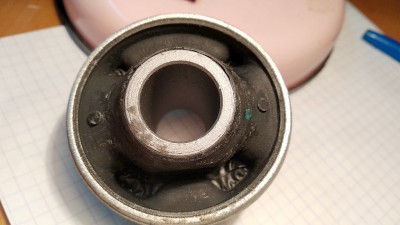

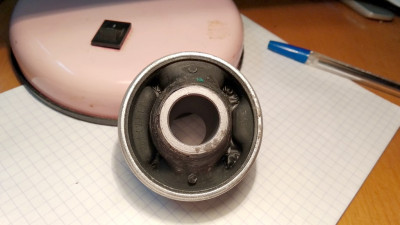

Валера зеленая одна точка есть только на одном. В районе пупырышки. На верхней фотке видно. Можно конечно по аналогии ко второму применить это правило.
Но в твоём отчёте стрелочка совсем на другом месте находится. Не я ж говорю рэбус
