 Замена промежуточного вала (фотоотчёт)

Сообщение 11piligrim11 »

(первоначально информация размещена на volkswagen.msk.ru автор 5845463)

Симптомы:При трогании с места появился довольно таки ощутимый рывок, к тому же появился противный скрип.
Поначалу подумал, что скрипят тормоза, а рывок списал на подвесной подшипник.
Но вот разбор показал, что скрипит именно практически мертвый подшипник, а рывок думается из-за вала....

Процесс разборки не сложен, поэтому опишу кратко а фото кину умерших запчастей.
1.Заехал на яму и поддомкратил правую сторону.Снял колесо.
2.Болт на 27 ступицы открутил(помощник жмет на тормоз.).Открутил 6 болтиков внутреннего шруса(трипода).
3. Правая полуось вынимается легко(осмотр показал, что она жива пыльники целы ничего не гремит в ней) я ее не стал разбирать.


4. Открутил 2 болта подвесного подшипника.
Вал промежуточный у нас в руках....
5. Откручиваем шестигранником болт внутри вала того что на коробке и вынимаем его( кстати он и внутри частично сломан) на куски разлетелась конусное латунное кольцо( кстати интересно почему????или оно одноразовое??).
А далее диагноз с фото. Практически в ноль сточены шлицы как на промежуточном валу так и на валу что в коробке.




Пока все валы заказал привезут в понедельник
02N409345A Вал коробки передач 1 8754,05
02N409344E Фланец 1 6655,22
Как соберу допишу.
Так вот пришли запчасти, обещал дополняю.
Все пришло вовремя как обещали.Закуплено в автодоке.
Фото как все должно выглядеть на самом деле.
Это вал с флянцем и подшипником.
Это вал в коробку.
Сразу замечу, что поставляется он без уплотнительного кольца 068145119
что огорчает, дабы не ждать еще 2-3 дня я заехал в ближайший магазин тракторных запчастей и купил похожее кольцо за 10 рублей. Но лучше конечно сразу заказать оригинал т.к. стоит тоже копейки.
Вот вся экспозиция + новый сальник.
Далее по сборке. Все смазано слегка смазкой шрус ,запресован новый сальник с помощью старого.При монтаже вала в коробку его надо слегка вдавить т.к. резьба болта не достает. Я придавил его просто от руки.Захватил на 2 витка а далее шестигранником.
Остальная сборка просто в обратной последовательности с разбором.Итого минут 40 делов.
Вот как все выглядит на машине.
Вот и все спс за внимание. :hat: Шараша снова в пути :drive:
От модератора 11piligrim11
Добавлено в FAQ
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Реклама
Виталий
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение Виталий »

По фотоотчёту, я тоже менял но на АКПП выглядят з/ч по другому. и замучался с болтом фланца который в АКПП

Иван
Всего сообщений: 1
Зарегистрирован: 08.08.2013
Вод.стаж с: 2010
Откуда: Белгород
Авто: Ford galaxy 2001 tdi 1.9 115л.с.
Возраст: 28
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение Иван »

какой фирмы поставил? и сколько проехал?
я ставил Patron проехал около 5000 км. оборвало подвесной, заказывал в Exist_e.

Аватара пользователя
Power
Супермодератор
Супермодератор
Всего сообщений: 4096
Зарегистрирован: 19.06.2012
Вод.стаж с: 2000
Откуда: Moscow region, Ramensburg
Авто: sharaban 98 7M8 ADY DBW BBW46 GL бубен edition
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение Power »

Ну замени теперь подвесной отдельно. И езди
Ни хрена не починил. Так и езжу.

Аватара пользователя
iluha233
Участник
Участник
Всего сообщений: 119
Зарегистрирован: 26.02.2012
Вод.стаж с: 1995
Откуда: Moscow
Авто: Sharan, 2001, 2.0 ATM, 6МКПП EZA
Возраст: 44
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение iluha233 »

затарил себе тоже Patron, на след неделе буду менять, буду стараться сделать фотоотчет. Только у меня старая система подвесного стоит, из-за этого долго ждал новый кронштейн крепления подвесного к мотору.
Электрика в нем задолбала, но SHARAN все равно нравится.

anmaik1971
Интересующийся
Интересующийся
Всего сообщений: 45
Зарегистрирован: 02.02.2014
Вод.стаж с: 1986
Откуда: Адыгея Майкоп.
Авто: Шаран 2002, AUY, акпп09В,
Возраст: 49
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение anmaik1971 »

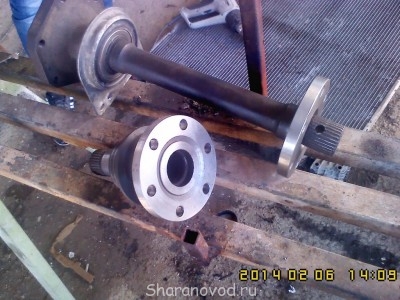

Выложу здесь бюджетное решение проблемы промвала и вала кпп. Снимаем валы и находим толкового токаря, протачиваем на вале который выходит из КПП ровную поверхность для посадки, точим фланцы толщину я сделал 10 мм, диаметр не помню точно, где то 90мм, посадка на валы плотная чтобы при сварке меньше потянуло. Обвариваем с двух сторон фланцы к валам, опять к токарю на станок выровнять биение и срезать лишние сопли от сварки, ставим на место и катаемся пока не навернётся подвесной, его я поменял разу, или пока не разбогатеем купить новые валы. Вот как то так, фото процесса прилагается
Замена промежуточного вала фотоотчёт  - IMG00418.jpg

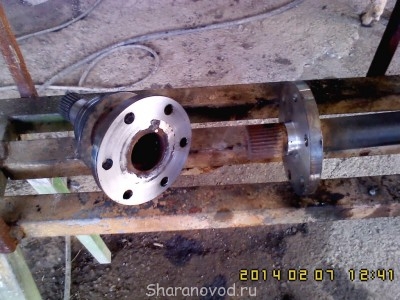

Замена промежуточного вала фотоотчёт  - IMG00421.jpg

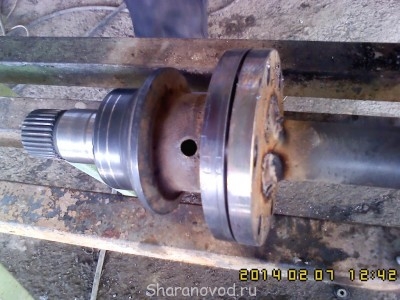

Замена промежуточного вала фотоотчёт  - IMG00424.jpg
Замена промежуточного вала фотоотчёт  - IMG00425.jpg
Замена промежуточного вала фотоотчёт  - IMG00427.jpg
Да всё мероприятие обошлось в 1200 р токарю, 100 р болтыс гайками остальное свои руки.
От модератора Power
ай-яй-яй...
Ну почему же такие важные сообщения делаются от имени какого-то-гостя? Ну ладно, я увидев отверстие для болта в шлицах сразу понял, кто этот загадочный гость. Пришлось поправить. Но вообще-то неплохо быть повнимательнее. При входе на сайт можно поставить галочку напротив " Автоматически входить при каждом посещении ", и подобных "залётов" не будет


Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 7018
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в. Мешалка
Возраст: 43
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение 11piligrim11 »

Ну да, такое же решение я применил у себя, только за 300$
Замена промежуточного вала фотоотчёт  - Фото013.jpg
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

anmaik1971
Интересующийся
Интересующийся
Всего сообщений: 45
Зарегистрирован: 02.02.2014
Вод.стаж с: 1986
Откуда: Адыгея Майкоп.
Авто: Шаран 2002, AUY, акпп09В,
Возраст: 49
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение anmaik1971 »

Птичку поставил, как положено. По делу, всё в норме ни каких изменений, вибрации и т.д, 155 разгонял больше не едет.

anmaik1971
Интересующийся
Интересующийся
Всего сообщений: 45
Зарегистрирован: 02.02.2014
Вод.стаж с: 1986
Откуда: Адыгея Майкоп.
Авто: Шаран 2002, AUY, акпп09В,
Возраст: 49
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение anmaik1971 »

После установки фланцев появился новый гемморой в виде подтекания сальника вала. Заменил 2 раза сальник -не помогло. На третий раз выточил у токаря шайбочку под сальник 2.5 мм толщиной чтобы сместить его со старой канавки. Помогло - место под сальником высохло :) И канавки то на валу вроде на ощупь не было, просто блестящее колечко а сальник не держал. А может он и не до конца забиваться должен, не понятно короче.

Аватара пользователя
Power
Супермодератор
Супермодератор
Всего сообщений: 4096
Зарегистрирован: 19.06.2012
Вод.стаж с: 2000
Откуда: Moscow region, Ramensburg
Авто: sharaban 98 7M8 ADY DBW BBW46 GL бубен edition
 Re: Замена промежуточного вала (фотоотчёт)

Сообщение Power »

anmaik1971, так сальник же с бортиком? По-любому до конца.
