 Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение 11piligrim11 » 14 фев 2016, 16:47

Ну вот и нашлось одно решение давно известной проблемы.
И так пациент: Сеат Альхамбра, 2001 год, 1,9 ТDI.
Жалобы: не моргают правые указатели поворотов, на приборной панели правая стрелка то же не моргает, щелканье реле под торпедо, по звуку быстрое, как будто одна из лампочек перегорела.
Подключаем VAG-COM на всякий случай. Нашлась неисправность, предохранитель S151. Радостный, как слон лезу в предохранители, предварительно определив по эльзе, что это предохранитель указателей поворотов, №52. Он оказался целым. :(
Дальше в той же схеме изучаем что откуда должно идти. Определяем, что выход на повороты идет по шестому пину разъёма Р3. Проверяем тестером. Ничего нет. Для контроля проверяем Пин 5 разъема Р3 (выход левого поворота) все правильно, моргающее напряжение выходит. Как правило в этом виновато реле (микросборка) на плате блока электрики. На схеме, тут:
Это реле левых указателей
Перестали работать правые левые повороты. Ремонт отчет с фото  - схема поворотов 1.JPG
это реле правых указателей
Перестали работать правые левые повороты. Ремонт отчет с фото  - схема поворотов 3.JPG
Не особенно рассчитывая на успех, снимаем блок электрики. Фотки не делал, но кратко опишу. Для этого нужно снять крышку закрывающую блок реле и предохранителей, снимаем левую торцовую крышку торпедо, снимаем декоративную накладку левую. Выкручиваем два самореза под накладкой, и два самореза около самого блока. Снимаем нижнюю часть, отключаем разъемы переключателя света, разъем корректора, вынимаем разъем OBD. Откручиваем саморез пластины крепления блока электрики к раме торпедо. Снимаем с блока электрики все разъемы. Отсчелкиваем стопора крепления блока электрики, чуть отжимаем кронштейн и поворачиваем блок электики на себя. Выводим его усы из зацепления с кронштейном и опускаем всю конструкцию вниз. Отжимаем усы крепления верхнего блока реле и снимаем его. убираем в сторону. Вот мы и получили доступ к 4-ем саморезам крепления блока электрики к каркасу предохранителей. Откручиваем, и вот блок у нас в руках. Раскручиваем.
Перестали работать правые левые повороты. Ремонт отчет с фото  - Реле н плате.JPG

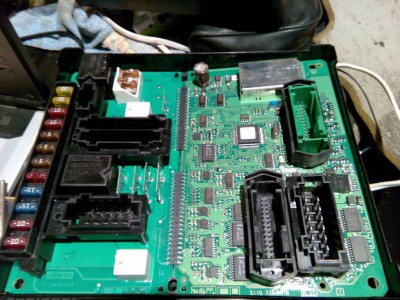

Вот эта релюшка обведенная красным и есть наш виновник. По науке, нужно ее выпаять, заменить, впаять на место... Но под рукой нет ни паяльника для такой пайки, ни реле. Решили вскрыть его без снятия. Острый нож, струна, маленькие кусачки и все очень аккуратно. Получили вот такой вид.
Перестали работать правые левые повороты. Ремонт отчет с фото  - IMG_20160214_143834.jpg

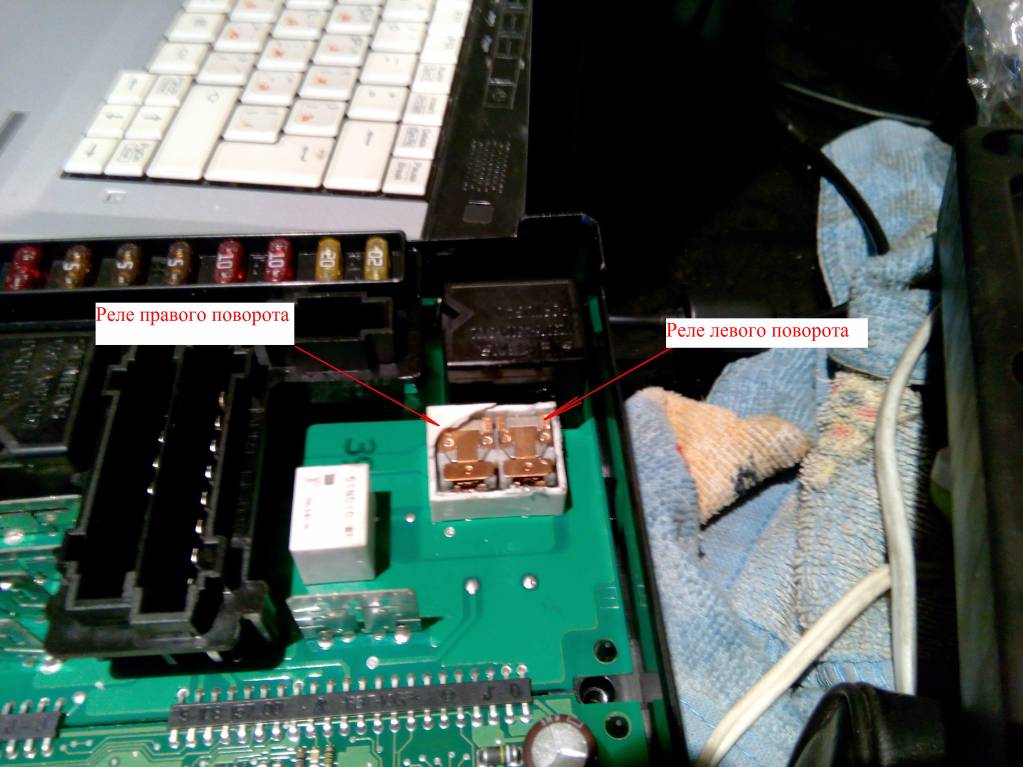

Там обнаруживаются две релюшки в одном корпусе
Перестали работать правые левые повороты. Ремонт отчет с фото  - IMG_20160214_143856 подписано.JPG
Вот контакты релюшки правого поворота как раз и сгорели совсем. От "таблеток", не осталось ничего. Чуть поджал, чуть взбрызнул смазкой для контактов, не собирая просто подключили для проверки, все работает!!! :Yahoo!:
Обратная сборка в обратной последовательности. Когда все установлено на свои места, повторные испытания подтвердили успешность нашего предприятия.
Ну вот и всё. Спасибо, тем, кто читал и Ивану ваня84 за предоставление своей Альки, для испытательного ремонта.
От модератора 11piligrim11
Добавлено в FAQ
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Реклама
Аватара пользователя
sharik6163
Бывалый
Бывалый
Всего сообщений: 585
Зарегистрирован: 21.01.2014
Вод.стаж с: 2002
Откуда: Брест, Беларусь
Авто: Sharan 1.8T 20V 150л.с. 2002г. AWC
Возраст: 35
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение sharik6163 » 15 фев 2016, 07:14

и я на второй же месяц после покупки перепаял это двойное реле на два отдельных :sorry:

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение 11piligrim11 » 15 фев 2016, 07:46

Есть варианты, где вместо этих реле стоят микросборки, а звук щелчков реле идёт через динамик подпаяный к плате сзади. Тут оказалось все проще.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение ваня84 » 15 фев 2016, 19:09

Опередил ты меня Валера ))) Ну я и бы не смог расписать все так подробно.Огромное тебе спасибо!!!

aid
Наблюдатель
Наблюдатель
Всего сообщений: 19
Зарегистрирован: 24.01.2016
Вод.стаж с: 2005
Откуда: Olaine, Latvia
Авто: VW Sharan 2001 год, 1.9tdi,мкпп, 66kw
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение aid » 24 апр 2016, 00:22

Доброго времени суток. Внимательно ознакомился с вашим подробным рассазом о блоке электрики и проблеме с реле.
У меня таже беда, пропали поворитники , но к ним пропал и свет в салоне, пропал центральный замок, пропал обогрев заднего стекла. Крч повезло.
Решил поэтапно решать, для езды главнее поворотники. Сделал все тоже также как описано, но чтото не прокатило. Какбы там цепь не нарушена получается, когда я реле пальцем прижал подключенное, то поворотник какбы горот, не мигая. *x) Вобщем по началу тоже клацела реле, когда влючал поворитники, также чуть быстрее обычного и не хватала хода для замыкания цепи в самой релюхи, теперь перестала совсем. Фигня крч какаето, чуствую в моем случаи надо к чловеку знающему в этом деле обращатся ))) А свет в салоне начал мигать както при закрытии и открытии двери в машине, хотя в гофре провода целые. Были пару перемотаны, но так они нормально заизолированы. Вобщем думаю с чего начать, куда лезть первым делом. А если поменять этот самый электроблок. Подскажите люди добрые с чего начать, куда лезть в этом случаи :lol:

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение 11piligrim11 » 24 апр 2016, 08:04

Для начала, я бы проверил входящее питание на этот блок. Толстый, красный провод к нему подключенный. Далее-предохранители все, включая два предохранителя в железных корпусах, стоящие рядом с реле. Потом берём схему и тестер и пошли проверять входные-выходные напряжения на каждый исполнитель на штекерах разъемов.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение ваня84 » 27 апр 2016, 21:27

Чего и требовалось ожидать. Умерших контактов хватило не на долго. На днях сдох снова правый поворот :(

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение 11piligrim11 » 28 апр 2016, 00:01

Ну что. Бери два реле и приезжай. Будем перепаивать. Реле есть на радио рынке в ждановичах. Даже если они не станут на плату, подпаяем на проводах в блок реле. Хорошо бы ещё восьмиконтактный разъём найти. Тогда вообще все красиво получится.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение ваня84 » 28 апр 2016, 23:19

Валера спасибо тебе за отзывчивость и неравнодушие. :chelo: А реле это та белая коробочка с контактами? А разьем на 8 контактов :Search: ????

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Re: Перестали работать правые (левые) повороты. Ремонт (отчет с фото)

Сообщение 11piligrim11 » 30 апр 2016, 00:29

Не. Вот эта белая коробочка будет стоит космических денег. Бери два обычных реле, лучше если вместе со стойками, и разьем на 8 контактов. (Папа-мама).
