Схема патрубков передней и задней печки

Всем привет
Ищу схему фото подключения патрубков-шлангов передней и задней печки
Шаран автомат 1.8т 2001года
Хочу подключить теплообменник акпп к возратке задней печки вместо передней.
Спасибо за помощь

Сообщение **ahrutsky** » 10 июл 2020, 21:59

Alexander.Eckart: 10 июл 2020, 17:12 Хочу подключить теплообменник акпп к возратке задней печки

у вас на магистрали задней печки что установлено: тройник с дросселем или тройник-термостат или кран с вакуумным управлением ?

з.ы. вот тема про кран на заднюю печку:
Кран заднего отопителя, альтернатива оригиналу (для авто без кондея в заднем ряду и без климы)

з.ы.ы. у вас рестайлинг ... крана не должно быть. Вопрос остаётся только как запитана задняя печка: через деталь №7M0820295 или через деталь №701819876 ?

ahrutsky: 10 июл 2020, 21:59
Alexander.Eckart: 10 июл 2020, 17:12 Хочу подключить теплообменник акпп к возратке задней печки
у вас на магистрали задней печки что установлено: тройник с дросселем или тройник-термостат или кран с вакуумным управлением ?

з.ы. вот тема про кран на заднюю печку:
Кран заднего отопителя, альтернатива оригиналу (для авто без кондея в заднем ряду и без климы)

з.ы.ы. у вас рестайлинг ... крана не должно быть. Вопрос остаётся только как запитана задняя печка: через деталь №7M0820295 или через деталь №701819876 ?

спасибо за ответ
Но я ничего не понял
У меня клима контроль стоит с одним управлением

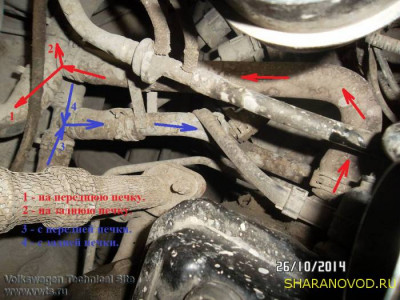

Схема патрубков показана для примера .Взята на сайте

Отправлено спустя 1 минуту 8 секунд:

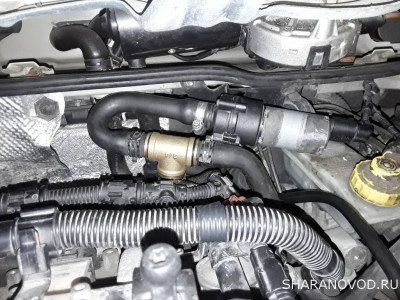

У меня под капотом так выглядит

Сообщение **ahrutsky** » 11 июл 2020, 14:18

Alexander.Eckart: 11 июл 2020, 09:52 У меня под капотом так выглядит

сантехнический тройник 3/4 это хорошо конечно ....

ответвление на заднюю печку идет просто от тройника 3/4 ?

ahrutsky: 11 июл 2020, 14:18
Alexander.Eckart: 11 июл 2020, 09:52 У меня под капотом так выглядит
сантехнический тройник 3/4 это хорошо конечно ....

ответвление на заднюю печку идет просто от тройника 3/4 ?

Я не знаю

Сообщение **ahrutsky** » 11 июл 2020, 18:20

Alexander.Eckart: 11 июл 2020, 17:43
ahrutsky: 11 июл 2020, 14:18
Alexander.Eckart: 11 июл 2020, 09:52 У меня под капотом так выглядит
сантехнический тройник 3/4 это хорошо конечно ....

ответвление на заднюю печку идет просто от тройника 3/4 ?
Я не знаю

так а глянуть в моторный отсек вы мОжете ? Там по месту все и поймете.

з.ы. с торца ГБЦ идет подача на переднюю печку. На вашем фото подача и обратка первой печки видны.

обратки приходят на такую трубку:

https://www.google.ru/search?q=06A12106 ... 26&bih=636

на заднюю печку за расширительным бачком внизу должны быть 2 аллюминиевые трубки.
