Электродвигатель вентилятора отопителя и блок резисторов.

Сообщение **ursul** » 16 апр 2018, 17:44

Берешь токовые клещи, измеряешь ток на всех режимах, потом лезешь в нет, ищешь мощность вентилятора, и понимаешь что он слишком много жрет

Сообщение **ahrutsky** » 16 апр 2018, 19:20

ursul:
Берешь токовые клещи, измеряешь ток на всех режимах, потом лезешь в нет, ищешь мощность вентилятора, и понимаешь что он слишком много жрет

Hella пишет, что:

Rated Power [W] 215

.
Но это как я понимаю напрямую ....

У VDO 200W.....

т.е. клещи токовые должны на 4 скорости показать 16А.
А на 1-2-3 скоростях вентилятора что должно быть ?

Сообщение **ursul** » 16 апр 2018, 19:56

берешь ежик, измеряешь сопротивление, а дальше Зако́н О́ма

Сообщение **ahrutsky** » 16 апр 2018, 20:34

ursul: берешь ежик, измеряешь сопротивление, а дальше Зако́н О́ма

Э, а у нас участки цепи получаются ?
Питание - сопротивление блока - сопротивление моторчика - питание.
ПрАльно ?

ursul: берешь ежик, измеряешь сопротивление

чет по схеме не совсем понимаю по каким выводам замерять сопротивление ?
В порядке возрастания: 1-4; 1-2; 1-3 ?
Так ?

Сообщение **ursul** » 16 апр 2018, 21:52

У нас цепь неизменна кроме ежика. Поетому меряем ежика. Что такое 1-4, 1-2 и 1-3 у вас на схеме я незнаю.

Сообщение **ahrutsky** » 16 апр 2018, 22:16

ursul: Поетому меряем ежика. Что такое 1-4, 1-2 и 1-3 у вас на схеме я незнаю.

Это номера выводов "ежика" ....
Его ведь меряем ...

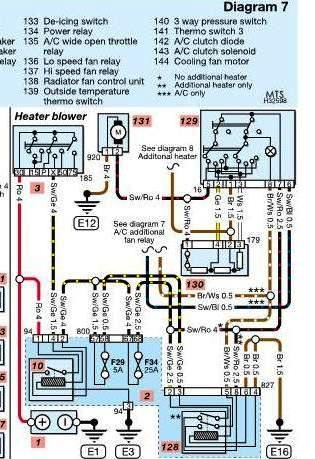

вот вырезка из схемы:

судя по ней сопротивление блока замерять надо между выводами:
1-4 (3 скорость) = минимальное сопротивление
1-2 (2 скорость)
1-3 (1 скорость) = максимальное сопротивление.

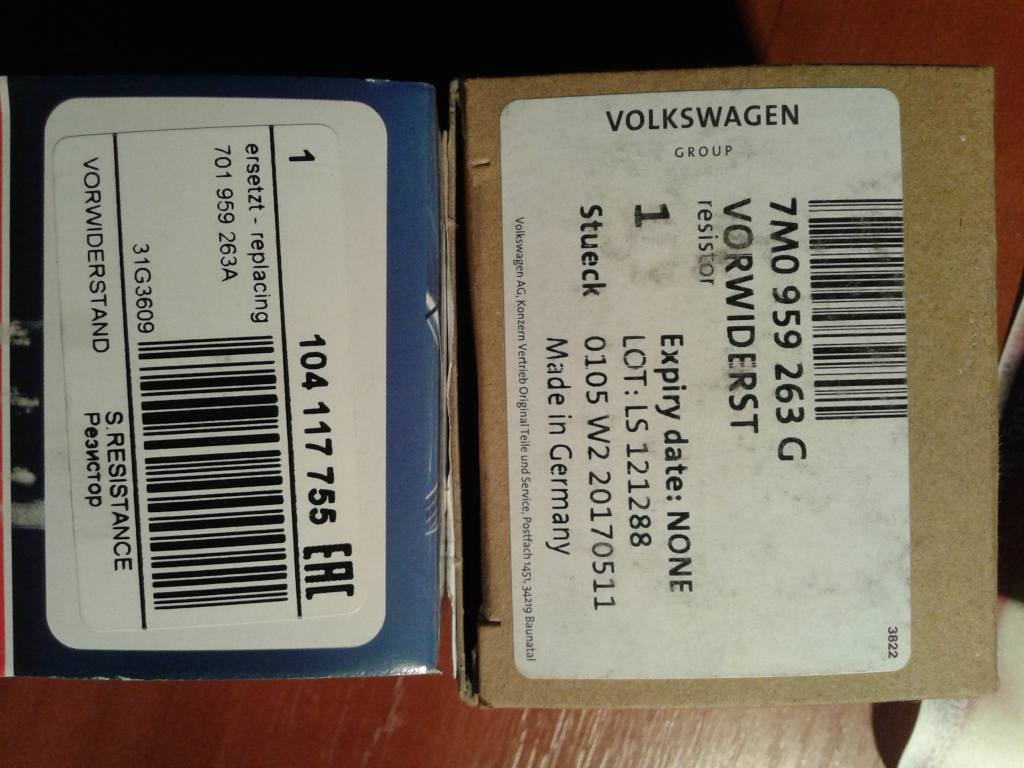

Замерялось для сравнения сопротивление у нового TopRan №104117755 и нового VAG 7M0959263G:

TopRan №104117755
1,8
2,8
4,8

VAG 7M0959263G
1,9
2,6
4,1

Может есть у кого иная схема ?

Сообщение **ursul** » 17 апр 2018, 10:14

Так а в чем вопрос то? Если вент жрет больше 16 ампер то пред будет гореть

Сообщение **ahrutsky** » 17 апр 2018, 10:34

ursul: Так а в чем вопрос то?

последний вопрос был про выводы блока резисторов, между которыми надо промерять сопротивление, чтобы потом токовыми клещами замерить потребляемый ток.

1-4 (3 скорость) = минимальное сопротивление
1-2 (2 скорость)
1-3 (1 скорость) = максимальное сопротивление ?

Сообщение **ursul** » 17 апр 2018, 11:44

У тебя машина, ежик мультиметр в руках
Даже по логике просто - больше сопротивление/меньше скорость

	От модератора Power
	[quote="ursul"] Мне за тебя в интернет полезть поискать? [/quote] это замечание явно лишнее здесь, на форуме. Не хочешь помогать, не пиши ничего. А человека отсылать на просторы сети не стоит.

Сообщение **ahrutsky** » 17 апр 2018, 12:10

на схеме, которую ранее привёл, на второй ноге блока цвет провода - коричневый .....

Поэтому и переспросил ранее, мот есть другая схема питания моторчика ...
