Предохранители вентилятора охлаждения?

[Rad47]

Добрый день , форумчане ! Не включаются вентиляторы охлаждения радиатора , двигатель VR 6 ? 99 г.в. Не могу найти где находятся предохранители вентилятора охлаждения , знаю что в моторном отсеке , но не могу найти , искал фото и схемы расположения блока предохранителей , но не помогает . Просьба , помогите разобраться с данной проблемой , буду благодарен если будет качественное фото места расположения блока в моторном отсеке .

[TALON44]

Rad47, Назначение и размещение предохранителей и реле

[Rad47]

Спасибо , но эта ссылка у меня есть , по ней не могу понять , мне-бы фото конкретно места расположения , вокруг АКБ всё просмотрел , не найти блока , вроде не первый день с техникой общаюсь , а тут такой тормоз .

[TALON44]

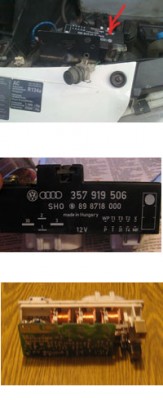

Rad47, БУВ - блок управления вентиляторами!

БУВ

БУВ - 8f045d5ff606 (1).jpg (33.32 КБ) 16755 просмотров

Дальше, чёрная коробочка за аккумулятором.

Предохранители вентилятора охлаждения? - Volkswagen_Sharan-blok-kapot.jpg (7.67 КБ) 16755 просмотров

расшифровка.

1

Реле 1 электродвигателя вентилятора заднего отопителя (режим"Н1")

2

Реле 1 электромагнитной муфты компрессора кондиционера, отключение при полном открытии дроссельной заслонки

3

Реле 2 электродвигателя вентилятора заднего отопителя (режим "LO")

4

Реле 2 электромагнитной муфты компрессора кондиционера

5

Диоды электродвигателя вентилятора системы охлаждения (после остановки двигателя)

6

Реле системы управления трансмиссией

7

Реле насоса подачи воздуха на выпуск

8

Блок управления таймером электродвигателя вентилятора системы охлаждения

F40

(30A) Реле насоса подачи воздуха навыпуск

F41

(30A) Электродвигатель вентилятора системы охлаждения

F42

(30A) Электродвигатель вентилятора системы охлаждения

[Rad47]

Блок , то что справа от АКБ и есть блок предохранителей вентилятора охлаждения ? Он больше похож на ЭБУ двигателя . БУВ понятен ,к нему подходят три штекера с толстыми проводами и один штекер с тонкими проводами , выкладываю фото мот. отсека ,

Отправлено спустя 1 час 41 минуту 32 секунды:
Так и не понял где находится блок предохранителей вентилятора охлаждения радиатора

[TALON44]

Чёрная коробочка у РБ, за аккумулятором!

[Cateika]

... Он больше похож на ЭБУ двигателя ...

Скорее, всего это ЭБУ АКПП... (видимо, ранее на авто была афтаматичскай коробко... Номер блока = в студию) Код двигателя = в профиль.

... Так и не понял где находится блок предохранителей вентилятора охлаждения радиатора ...

S212 - Предохранитель -2- (X), № 27 в блоке предохранителей
S213 - Предохранитель -3- (X), № 28 в блоке предохранителей
S214 - Предохранитель работы вентилятора радиатора после выкл. двигателя, № 15 в блоке предохранителей
S222 - Предохранитель термовыключателя вентилятора радиатора, № 18 в блоке предохранителей
Эти здесь:

Два основных 40-Амперника, Здесь:

В общем, как то так...

ЗЫ. Ребята, ОЧЕНЬ ВАЖНО УКАЗЫВАТЬ, какой год выпуска, какой буквенный код мотора, какая КПП, и ещё давать информацию в вопросе, если это связано со специфическими особенностями по какой либо системе... (во, блин сам загнул... ) а то, получается, что начинают давать ответы по принципу: "у всех точно так же, как у меня-любимого" и направляют, зачастую, по ложному следу...

... а чьорной коробочки за АКБ, на авто этого года уже нету...

[TALON44]

. а чьорной коробочки за АКБ, на авто этого года уже нету...

Спасибо, Вадим! Я так уже и подумал!

[Rad47]

Прошу прощения , забыл указать что двигатель AMY , Коробка автомат , год выпуска 99 , машина брата . Значит если я правильно понял , предохранители находятся под торпедой в салоне авто . Всем огромное спасибо , буду искать причину .

[Rad47]

Добрый день ! Поменял предохранитель 15 , заработал вентилятор , но только после того как заглушу двигатель , при включённом замке зажигания не хочет крутиться , температура за 95 , может у кого-то было что-то похожее ?
