Общие проблемы с электрикой

[Cateika]

Явный обрыв между 4 (колодки) и Т 24/12....
Идти по проводу от 4-го искать место обрыва... Вар.1 потрошить жгут, вар.2 протянуть новый провод от 4 до Т24...
Цепь от Н109, через разьём Т3 до Т24 звониться нормально ???...

[Yurec66]

Проверил. От 4 к Т24 - звонится, я думал тут обрыв. Когда накидываю Т24 и прозваниваю 4 - Т3 - не звонится. Хм, я же от Т24 к Т3 прозвпнивал, норм было. Ща еще раз проверяю

Отправлено спустя 11 минут 31 секунду:

Прозваниваю :
4 - Т24 - Ок
Т3 - Т24 - Ок
Соединяю Т24, прозваниваю 4 - Т3 - фигвам.
Это как понимать?

[Cateika]

... а Т3 – Н109 ??? ...

Отправлено спустя 9 минут 29 секунд:

Прозваниваю :
4 - Т24 - Ок
Т3 - Т24 - Ок
Соединяю Т24, прозваниваю 4 - Т3 - фигвам.

... чудеса ...

[Yurec66]

А я ап чем

Отправлено спустя 33 секунды:
Может так и ДТОЖ кажет обрыв через фишковое соединение

Отправлено спустя 19 минут 40 секунд:
Нашел перебитый провод, со стороны фишки от акб Переломан почти возле пина. Его же вытаскивать надавливая съемником со стороны соединения же? Чета давлю, за хвост тяну, а он не извлексется.

[Vadomir]

Прозваниваю :
4 - Т24 - Ок
Т3 - Т24 - Ок

Прозванивал контролькой?

[Cateika]

Переломан почти возле пина.

[Yurec66]

контролькой

да

Отправлено спустя 3 минуты 50 секунд:

Переломан почти возле пина.

чуть достал его. Там было место изгиба и жилы немного оголены. Уже извлечённый прозвонил еще раз, а он пищит. Но это явно был он, т.к когда фишка была соеденина, шуть шевелил его и контакт был нестабильный, пропадал. Ну чудес же не бывает
С датчиком температуры сложнее. Провод прямо от 14 ЭБУД идет

Отправлено спустя 1 час 12 минут 12 секунд:
Вадим, а 14 пин мозгов никак нельзя опросить, типа на предмет связи с 3 контактом ДТОЖ ?

Отправлено спустя 1 час 17 минут 18 секунд:
С этой шребаной за еной мотора наволилось масса неприятностей

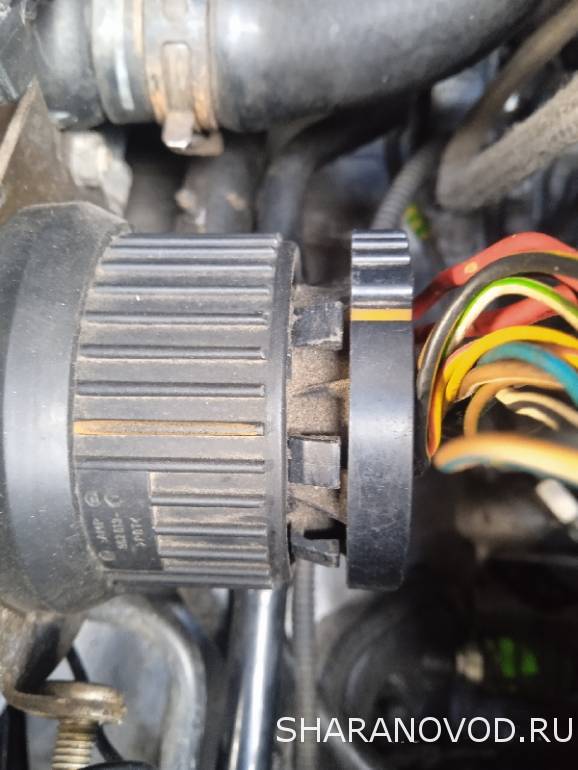

Пережал пин, соединяю Т24 - а контакта нихрена все равно нет Еще в добавок фишка соскакивает после поджима

Обрежу нахер все эти провода сфишки и соединю напрямую!

[евгенгий]

Я сразу так сделал.

[Yurec66]

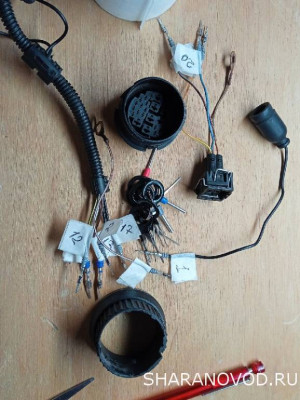

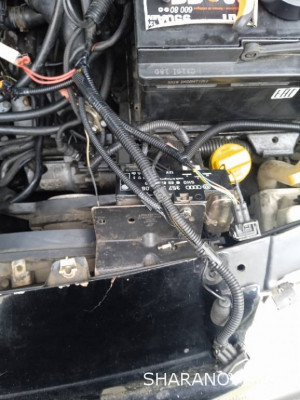

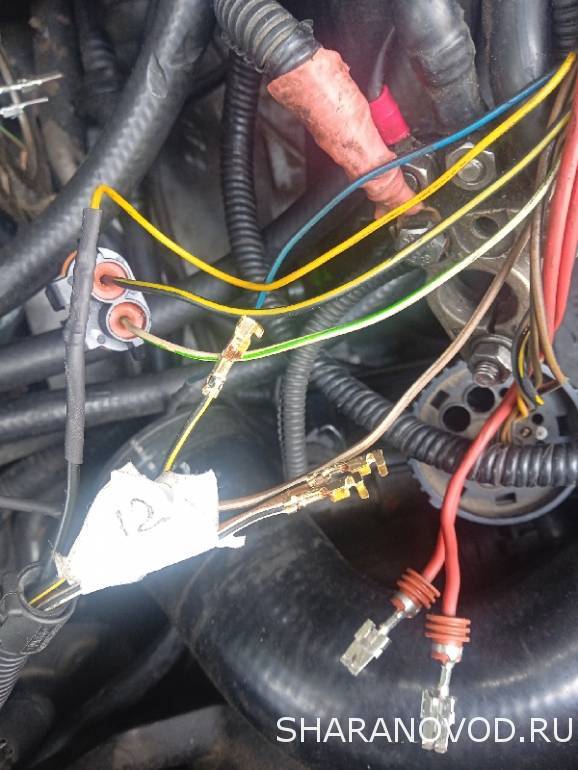

Убрал фишку, соединил провода напрямую. Соединял двусторонними обжимами. На датчик КП и на свечи накала слелал отделбными фишками. Немного облагародил, спрятав проводку в гофрики.

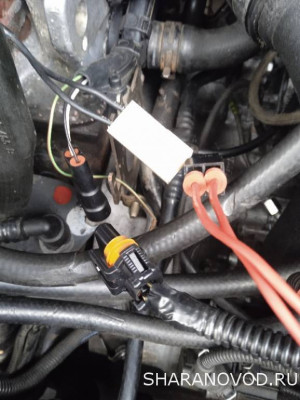

Всегда интересовало, что за фишка одноконтактная болталась в районе датчика давления масла. По схеме идет на Т24/17. Но на моей фишке со стороны акб нет ответного провода. Посему я его просто удалил из жгута проводки.

Тревожит, что после всех переделок ошибка по ДТОЖ не исчезнет. Получается придется снимать торпеду и искать куда и как провод от Т24/12 идет от мозговой фишки. И где он теряется.

[Cateika]

Всегда интересовало, что за фишка одноконтактная болталась в районе датчика давления масла. По схеме идет на Т24/17...

На датчик t° масла (G8)... для приборов с двумя диспами...
