Проблемы с электрикой климатконтроля, систем кондиционирования и отопления

Аватара пользователя
Автор темы
dimon8585
Наблюдатель
Наблюдатель
Всего сообщений: 16
Зарегистрирован: 16.02.2014
Вод.стаж с: 2003
Откуда: Киев.Украина
Авто: VW Sharan 98, ADY 2.0, 5МКПП
Возраст: 34
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение dimon8585 »

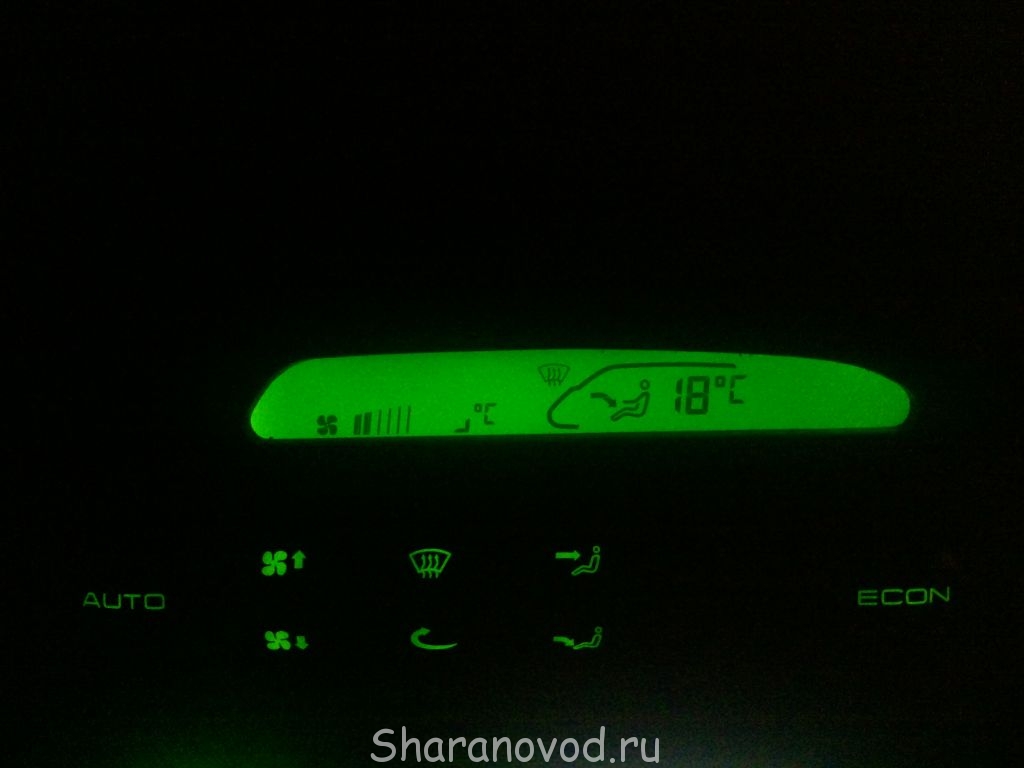

Всем привет. У меня такая проблема ,не видно показания температуры за бортом. Может кто подскажет возможно отремонтировать?
Проблемы с электрикой климатконтроля, систем кондиционирования и отопления - IMG_20140304_233543.jpg

Реклама
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 3048
Зарегистрирован: 25.03.2013
Лучшие Ответы: 1
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение Cateika »

Походу, может климакс датчик не "видит"... (проводка, сам датчик забортной темп-ры...)

Аватара пользователя
Автор темы
dimon8585
Наблюдатель
Наблюдатель
Всего сообщений: 16
Зарегистрирован: 16.02.2014
Вод.стаж с: 2003
Откуда: Киев.Украина
Авто: VW Sharan 98, ADY 2.0, 5МКПП
Возраст: 34
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение dimon8585 »

Cateika, температуру показывает правильную, не видно некоторых палочек в цифрах. Я думаю это жк дисплей. Интересно его можно починить или нужно менять?

Добавлено спустя 2 минуты 6 секунд:
Re: Помощь новичкам (не знаем в какую ветку писать - пишем сюда)
На фото показывает 3 градуса тепла.

SharanUA
Участник
Участник
Всего сообщений: 107
Зарегистрирован: 19.01.2014
Вод.стаж с: 1987
Откуда: Львов
Авто: Sharan 96 1Z
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение SharanUA »

Этот блок идентичный переднему. Если он у тебя в руках, подставь вместо переднего - к его фишке доступ легкий, для кратковременной проверки ставить ежик в поток необязательно.

Аватара пользователя
авдеев евгений
Участник
Участник
Всего сообщений: 124
Зарегистрирован: 06.10.2013
Вод.стаж с: 1970
Откуда: Россия, Тюмень
Авто: шаран 2000 бензин ady 2.л акпп
Возраст: 67
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение авдеев евгений »

Добрый день.Это регулятор оборотов.Электронное управление.пока его не заменишь.не будет работать.Это клима.Саныч.Можно проверить питание. на тонких проводах если у тебя 4 провода должно быть 1.5 вольта на толстых плюс 12 .коричневый минус постоянный.плюсовой провод красный с желтой полосой.плюс через зажигание.

SlavaGat
Новичок
Всего сообщений: 7
Зарегистрирован: 18.03.2014
Вод.стаж с: 2000
Откуда: Минск
Авто: VW SHARAN 1997г., 2.0; ADY
 Проблемы с электрикой климатконтроля, систем кондиционирования и отопления

Сообщение SlavaGat »

SharanUA:Этот блок идентичный переднему.
Регулятор проверил-рабочий. Дальше что искать? Везде электросхемы похожие, но не под мою машину...ищу по аналогии.. На регулятор оборотов приходит не 4 а 3 провода, питания после "зажигания" не появляется, как на передней печке....По схеме до регулятора стоит "выключатель вентилятора отопителя" - это как я понял для ручного управления задним отопителем? Вопрос- что стоит между регулятором оборотов и самим блоком Climatronic на заднюю печку?

Аватара пользователя
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 7042
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в. Мешалка
Возраст: 43
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение 11piligrim11 »

По идее, ничего не стоит. Просто провода.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

SlavaGat
Новичок
Всего сообщений: 7
Зарегистрирован: 18.03.2014
Вод.стаж с: 2000
Откуда: Минск
Авто: VW SHARAN 1997г., 2.0; ADY
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение SlavaGat »

11piligrim11:По идее, ничего не стоит. Просто провода
Очень разная толщина проводов выходящих с блока и приходящих на регулятор. Полезу по проводу

Аватара пользователя
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 7042
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в. Мешалка
Возраст: 43
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение 11piligrim11 »

Нет ну конечно предохранители стоят, реле на исполнители стоят. Кое что с блоком электрики связывается...

Добавлено спустя 3 минуты 25 секунд:
Re: Помощь новичкам (не знаем в какую ветку писать - пишем сюда)
На регулятор приходит с климы только исполнительные (сигнальные и контрольный) провод плюс и масса (питание) приходит на прямую с блока электрики.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 3048
Зарегистрирован: 25.03.2013
Лучшие Ответы: 1
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Re: Помощь новичкам (не знаем в какую ветку писать - пишем с

Сообщение Cateika »

SlavaGat:... Везде электросхемы похожие, но не под мою машину...ищу по аналогии...
1997 г\в - "скользкий", переход был в этом году... эл.схемы разные до сент. и с сент. 1997...
Изображение Изображение Изображение
Пожелание :D : Внимательнее в заголовках схем...
