Включатель фар, поиск и устранение неисправности (фотоотчет)

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение 11piligrim11 » 10 июн 2015, 23:20

Проявление проблемы описано в моем блоге. ну а для тех, кто его не читает, повторюсь тут.
Автомобиль, Фольксваген Шаран, 2001 года выпуска (рестайл). В воскресенье вечером выезжал с дачи, пока разворачивался к машине подошел Батя и известил меня о том, что у меня не работает задний правый габарит. Я подумал, что странно, что лампочка неисправности внешних световых приборов меня ни как об этом не известила и полез менять лампочку. К моему удивлению, новая лампочка то же не загорелась. Я обошел машину спереди и увидел, что передний правый габарит то же не светит. Так, как времени было не много, да и темно по среди улицы разбираться, поехал домой так, с соблюдением соответствующих требований безопасности. На следующий день, принялся я за выяснение причин неисправности. Взять сразу и слёту не удалось. Предохранители проверил, штекера пошевелил, проводку потряс, по колёсику постучал, зеркальце потрогал - ничего. Не работает. единственное, заметил странность, что функция "габариты справа" работает идеально. Включаешь переключатель света фар в первое положение, все светиться, отключаешь "габарит справа", горят только левые габариты. Вздохнул, и поплёлся домой за компьютером, с неизменой помощницей тётей Эльзой. Припер, занялся "умным ремонтом". Во первых подключил комп к машине, проверил наличие ошибок в блоке электрики и CAN шине. Ошибок нет. Полез в эльзу, первая схема была этой:


Ничего особенного на схеме и не видно. Масса лампы габаритного огня (обведена красным) одна с лампой поворота и лампой стопсигнала. Они-то работают, значит все в порядке. Дальше схема уходит в недра блока управления, многофункционального блока (блок электрики). По глупости сразу расстроился зная о его "сименсовой" надежности, вынеся ему плачевный вердикт. Но потом меня насторожили отмеченные в нем контакты с помекой "m" и "l". Нарисованы они уходящими влево, значит по логике продолжение их должно быть в схеме выше. Перешел на верхний уровень. Увидел такую картину:


Проводки входят по схеме справа и снова выходят влево. А заодно в схеме нашелся выключатель света фар, соединения с ними А84 и А85 (в последствии раскрыв соответствующие схемы, я выяснил, что это и есть та самая функция "габарит справа", "габарит слева" Почесав затылок, я понял, что проводочки ml в схеме и есть направление куда далее уползают контакты. В схеме они идут дальше влево. Проверяем замеченные в этой схеме предохранители, второй раз, на всякий случай. Целые. Следующая схема:


Тут видим, что проводочки ml проходят схему транзитом. Следующая схема:


Тут видим, что проводочек m выходит, по дороге имеет соединение В 143 и идет дальше на лампочку переднего правого габарита. Следующая схема мне была уже не нужна,и так понятно, что проводочек l будет точно так же выходить на левый габарит. И меть подобное соединение. Подумал, и решил, что данное соединение, будет управлением контроля внешних световых приборов на приборной панели. Клацаем мышкой по оконечнику 59 провода выходящего из соединения В 143, и получаем следующую схему:


Точно. Я не ошибся. Контакт входит в 26 пин, 32-ух контактного разъема панели приборов.
Так, со схемой и подключениями габаритов разобрались, переходим к поиску самого слабого места во всей этой схеме, которое может влиять на работу одновременно и переднего и заднего правого габарита. Ну тут конечно в первую очередь это предохранитель. Он проверен дважды. Второе - это разъем переключателя включения фар. Снимаю левую пластиковую торцовую накладку панели, получаю замечательный доступ к этому разъему.


Возвращаемся к просмотренной ранее схеме:


Определяем на схеме провод питания габаритных огней - это пин 15. Для включения габаритных огней, с него питание посредством переключателя должно передаться на пин 13. Ставим перемычку между этими пинами и ... ГАБАРИТ РАБОТАЕТ!!! Переключатель, ЗАРАЗА ВИНОВНИК. Принцип ремонта чего-нибудь не рабочего, я всегда расчитываю, что новое я всегда купить успею, и не работающее после моего вмешательства хуже работать уже не будет. Следовательно, без тени сомнения приступил к выколупливанию переключателя из панели.
Для тех, кто не знает, поясняю, что для этого нужно утопить ручку переключателя вглубь его и чуть повернуть ее вправо. При этом язычёк, видимый на этом фото:


Утапливается внутрь:


после этого просто вытаскиваем его. Далее приступаем к его разбору. Для этого ожимаем четыре язычка



снимаем переднюю накладочку переключателя. Отжимаем язычки крепления передней части выключателя, их 4, по два с каждой стороны


и чуть оттягиваем переднюю часть без фанатима. Далее нужно спозиционировать шток ручки переключателя, чтоб его выступ попал в паз самого выключателя. Для этого поворачиваем вехнюю часть против часовой стрелки приблизительно на 90 градусов, чтоб выступ попал в такое положение:
(фотографировал специально, чтоб показать уже на полностью разобранном переключателе)


после этого отжимаем четыре язычка клепления задней части корпуса переключателя (по два с каждой стороны) и не фанатея давя на выходы контактов внутрь выталкиваем переключатель из корпуса.


И вот переключатель с видимой и доступной контактной группой в наших руках. Что мы тут видим? Правильно подгоревший контакт, подачи питания на пин № 13:


При дальнейшем рассмотрении выявился ещё более сильно подгоревший контакт подачи питания на пин № 4 (питание ближнего (дальнего) света фар):


Почему он не навернулся раньше контакта габарита, для меня загадка. Держался до последнего похоже. Ну да ладно. Оба контакта тщательно зачишены, обработаны ВД40. Всё собрано в обратном порядке и водружено на место. Проверка показала, что всё работает как часы :yahoo:


Ну а всем кто читал отчёт, спасибо за внимание, удачи на дорогах и ни гвоздя, ни жезла. :avto:
От модератора 11piligrim11
добавлено в FAQ
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Реклама
Аватара пользователя
авдеев евгений
Участник
Участник
Всего сообщений: 124
Зарегистрирован: 06.10.2013
Вод.стаж с: 1970
Откуда: Россия, Тюмень
Авто: шаран 2000 бензин ady 2.л акпп
Возраст: 66
 Re: Включатель фар, поиск и устранение неисправности (фотоот

Сообщение авдеев евгений » 11 июн 2015, 21:35

Молодец.

Игрик50
Новичок
Всего сообщений: 8
Зарегистрирован: 21.04.2014
Вод.стаж с: 2007
Откуда: МосОбл. г.Юбилейный
Авто: Volkswagen SHARAN 2001 Минивэн 1,8Т
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение Игрик50 » 20 ноя 2015, 16:20

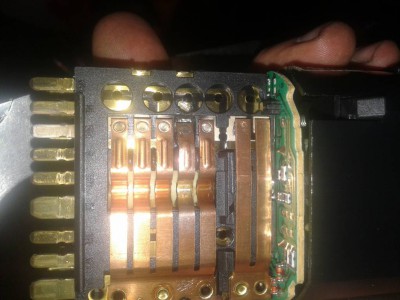

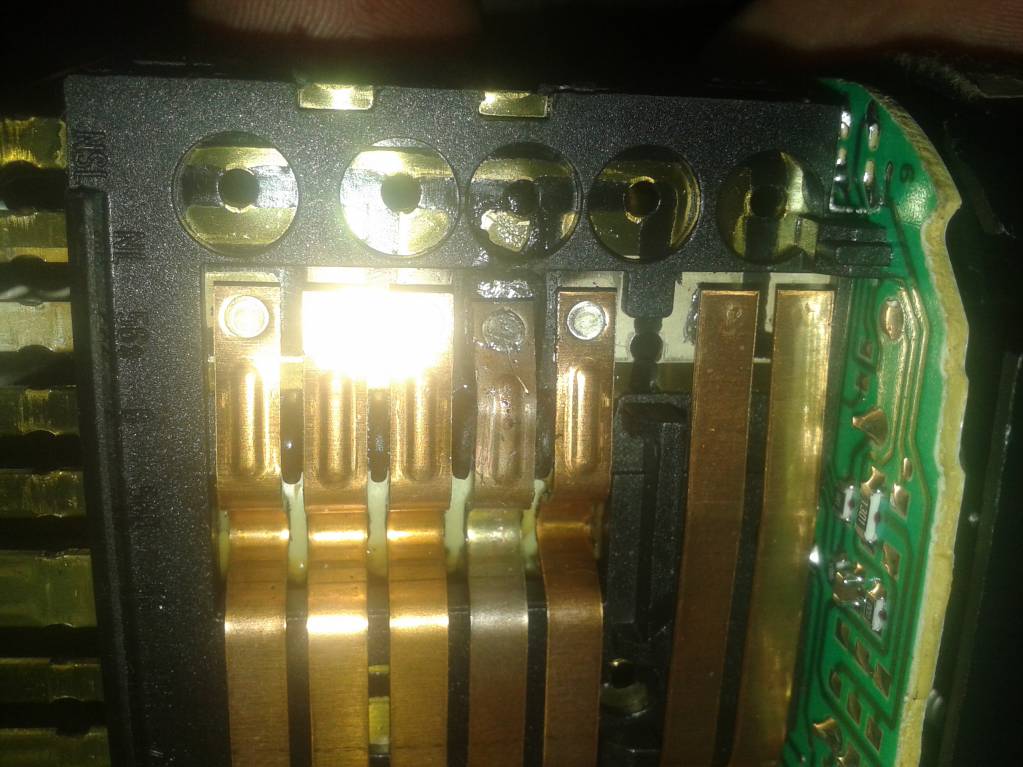

Добавлю. Неделю назад столкнулся с проблемой - пропал ближний свет... Два дня передёргивал и пересматривал предохранители..Толку ноль. Тогда вскрыл переключатель и О, Чудо!!! Проплавленная и подгоревшая контактная группа на включение ближнего света. Заказал новый переключатель, так как правильную геометрию контактов пока восстановить не удалось. Ближний свет включается сразу с габаритами
Включатель фар, поиск и устранение неисправности фотоотчет  - 20151116_010352.jpg
Включатель фар, поиск и устранение неисправности фотоотчет  - 20151116_010359.jpg

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение ваня84 » 30 янв 2016, 22:36

А вот у меня недавно перестали гореть оба задних габарита,но на дисплее загоралась лампочка.Думал лампочку надо заменить.Да вот лампочки рабочие (менял местами с противотуманками) Тоже переключатель?

Проделанные работы:
1.Снят жгут с задней двери,было несколько проводов переломанных-восстоновлено пайкой и изоляцией.проверено-звоняцца.
2.Снят переключатель света,но там все чисто.
3.Вставлял перемычку между 15 и 13 контактами (пинами)-не горят задние габариты все равно :( Противотуманки горят.
Но когда подсоеденял жгут,то колодочки на подсветку номера не подсоеденял. Могут ли не гореть задние габариты из-за не подсоедененной подсветки номера.Помогите пожалуйста разобраться.

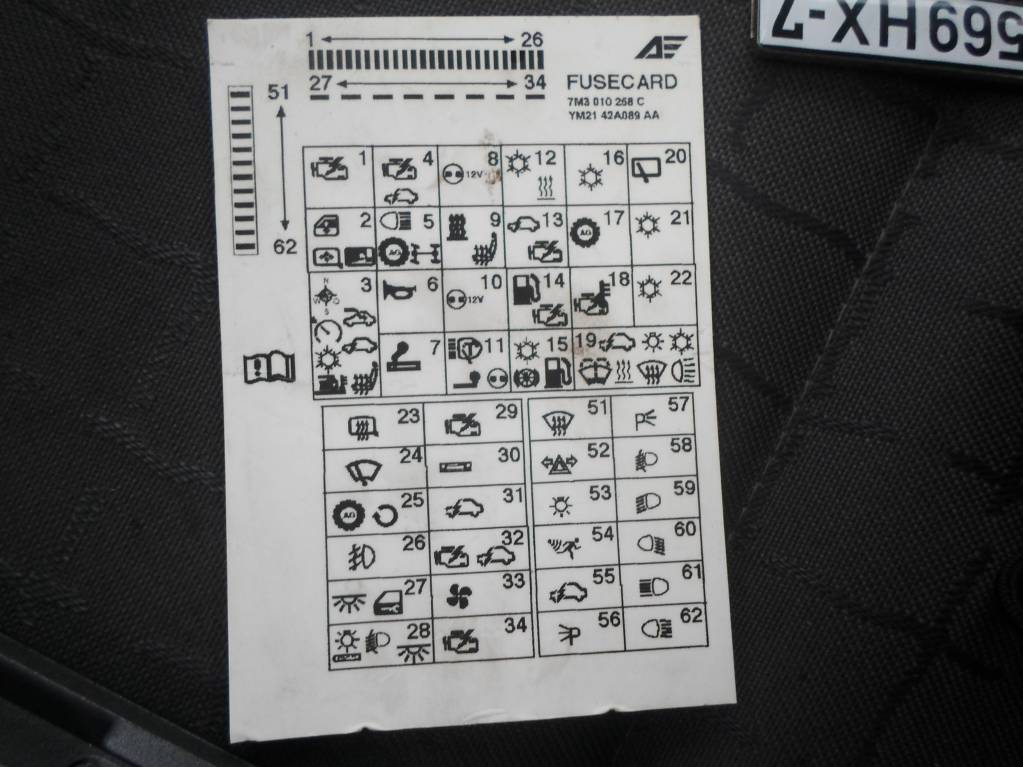

О, вспомнил, какой предохранитель отвечает за габариты,я поменял №58-безуспешно :(

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение ваня84 » 31 янв 2016, 15:28

Включатель фар, поиск и устранение неисправности фотоотчет  - SAM_0386.JPG

Аватара пользователя
Автор темы
11piligrim11
Супермодератор
Супермодератор
Всего сообщений: 6430
Зарегистрирован: 12.03.2013
Вод.стаж с: 1995
Откуда: г.Минск
Авто: VW Sharan, 1.8 20V Turbo, AWC 2001 г.в.
Возраст: 42
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение 11piligrim11 » 31 янв 2016, 23:29

Проверь, работают ли повороты и стопы. Дальше смотри те же схемы, что выложены в отчете. Задней е лампы как раз на самой верхней схеме.
Ни что не радует так, как то, что сделано собственными руками.
11piligrim11

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение ваня84 » 01 фев 2016, 06:52

Беда в том еще что я в схемах-ни бум- бум. .. А про стопы после работы гляну.

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение ваня84 » 02 фев 2016, 06:19

Все решилось зачисткой коричневых проводов массы.

Аватара пользователя
ваня84
Участник
Участник
Всего сообщений: 89
Зарегистрирован: 11.02.2015
Вод.стаж с: 2005
Откуда: минск
Авто: seat. Alhambra 1,9 TDI AUY 2001гв
Возраст: 34
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение ваня84 » 15 фев 2016, 19:15

Не большой видеоотчет

Аватара пользователя
Алишер
Наблюдатель
Наблюдатель
Всего сообщений: 12
Зарегистрирован: 30.12.2015
Вод.стаж с: 1999
Откуда: Тараз
Авто: Volkswagen sharan, 1997, WVWZZZ7MZVV021974.
Возраст: 38
 Re: Включатель фар, поиск и устранение неисправности (фотоотчет)

Сообщение Алишер » 13 авг 2016, 15:59

ребята подскажите пожалуйста почему не выключаются фары постоянно горят. тухнут только когда зажигания выключаешь, проверил выключатель фар все в норме. пожалуйста помогите! заранее благодарю!
