Поиск утечки

[бахорет]

Всем привет! ищу утечку 70мА. Вычислил черный провод, отходящий от +АКБ в блок предохранителей. По пути он становится раздваивается на два красных (видел это когда приводил в порядок косу), и приходит на два больших преда 50А и 60А. Преды снимаю, утечка остаётся. То есть либо она на линии, либо есть ещё разветвление. Ща пойду Эльзу покопаю, но мож кто подскажет чего дельного пока ищу? Неохота косу расплетать, в прошлый раз умаялся ее нормально замотать

[бахорет]

8 часов ставил эльзу, чето не то там. какой-то доп. электро нагреватель ОЖ после моих больших предов...
Посмотрел тутошные схемы в разделе схемы, тоже не то пальто. Таких больших предов и в помине нет.
Но у всех пяти схем есть одно общее, на этой же линии висит замок зажигания, буду завтра его смотреть

[Cateika]

Вычислил черный провод, отходящий от +АКБ в блок предохранителей. По пути он становится раздваивается на два красных (видел это когда приводил в порядок косу), и приходит на...

От этого провода приходит +3012в не только туда...

То есть либо она на линии, либо есть ещё разветвление.

от него напрямую запитан ещё центральный блок управления эл. ... (а с него питание, ведь не отключал... )

приходит на два больших преда 50А и 60А.

Эти преды... они где то стоят в свои местах... или как то висят по пути провода...???

какой-то доп. электро нагреватель ОЖ после моих больших предов...

Доп.эл.подогрев ОЖ в эл.схемах для авто ПОСЛЕ 05.98 г/в = уже не встречается... для AFN этот эл.доп.подогрев можно встретить ТОЛЬКО ДО 09.97 г/в... (для какого г/в смотрел = х/з...)

Посмотрел тутошные схемы в разделе схемы, тоже не то пальто.

Что тутошные, что тамошние = разницы, ровно ни какой... они все от т.Эльзы !!! ...

8 часов ставил эльзу, чето не то там. какой-то доп. ... тоже не то пальто...

...вот нахрена козе баян, если она на ём играть не умеет...

[бахорет]

Катейка, спасибо за ответ.
1. Какие +30В?
2. Блок конечно отключал.
3. Преды стоят на штатных местах рядом с релюшками, за блоком предохранителей.
4.преды на 50А и 60А есть только на схеме с доп.нагревателем. какую же мне схему смотреть, по-вашему? Если от моего года не похожа?

Отправлено спустя 5 минут 36 секунд:
А иммо это отдельный блок?

[Cateika]

1. Какие +30В?

...конечно е +12 от акб...(очеп...)

4.преды на 50А и 60А есть только на схеме с доп.нагревателем.

Нету, там на доп = другие номиналы ! 80А(для большой мощ.нагрева) и 25А(для малой мощ.нагрева)... 60А должен быть,но он для свечей нак. ...

3. Преды стоят на штатных местах рядом с релюшками, за блоком предохранителей.

Встаёт вопрос - а на каких штатных места они стоят ??? ...что бы хотя бы, узнать - для чего и к чему они... (всё из той же т.Эльзы)

...и приходит на два больших преда 50А и 60А...

...а дальше от ни куда по факту ??? ...

какую же мне схему смотреть, по-вашему? Если от моего года не похожа?

...раз 99-й, ессно смотреть С 05.98-го... а там НЕТ И НЕ БУДЕТ доп подогрева !!!...

А иммо это отдельный блок?

всегда, вплоть до 2010-го...

[бахорет]

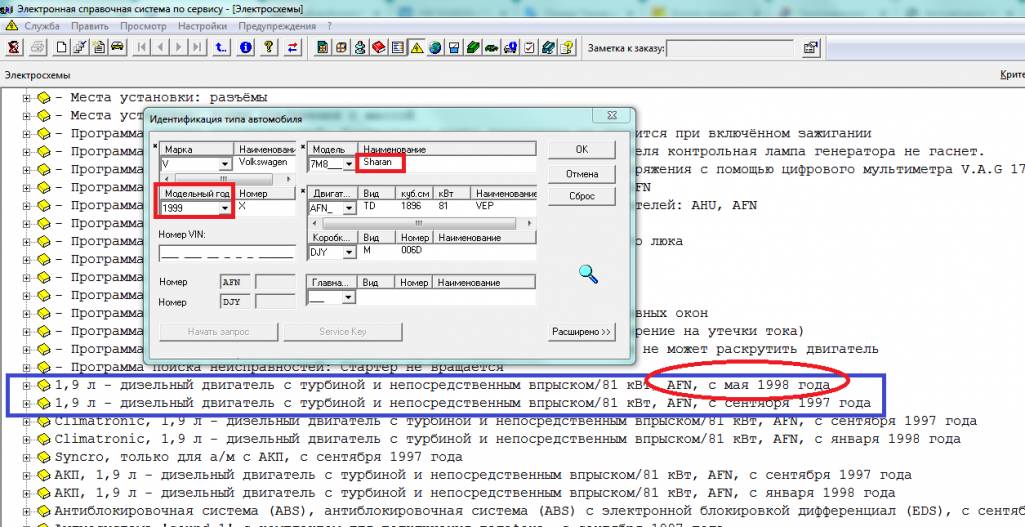

Ясно, я смотрел не те схемы, поищу дальше по разделу. Но почему Эльза не ту схему показала? Там же все несложно, модель, год, двигатель указал. Или коза не туда смотрит, или баян кривой?

[Cateika]

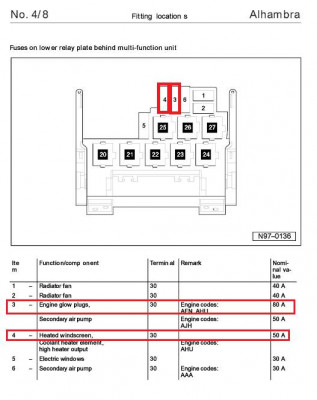

В принципе, стоят два мощных преда... Для свечей накаливания... восьмидесятник по номиналу должен стоять... и 50А = подогрев лобового (или доп.эл.подогрев ОЖ, НО это не для твоего мотора, а для AHU)...

Лучше смотри Шаран, по Альхе = всё тоже самое, только на английском...

[бахорет]

реально вот эта схема больше всего похожа
https://sharanovod.ru/download/file.php?id=943
но она с допнагревателем

Отправлено спустя 4 минуты 35 секунд:
я Шаран и смотрел, Сеат почему-то недоступен. А что такое Альха?

[Cateika]

реально вот эта схема

да... тогда всё понятно...

[бахорет]

Это технический раздел,или юмористический? Изъясняйтесь понятней, пожалуйста

Отправлено спустя 1 час 7 секунд:

В принципе, стоят два мощных преда... Для свечей накаливания... восьмидесятник по номиналу должен стоять... и 50А = подогрев лобового (или доп.эл.подогрев ОЖ, НО это не для твоего мотора, а для AHU)...

Лучше смотри Шаран, по Альхе = всё тоже самое, только на английском...

Эту-то схему я и изучал.

Отправлено спустя 11 минут 21 секунду:
Реле клеммы Х смонтировано за блоком предохранителей? Или в другом месте? Оно идёт напрямую без предохранителя, кроме него ещё иммо и замок зажигания. Круг подозреваемых очерчен, но непонятно со вторым мощным предом. В базе что я смог установить, многие страницы недоступны. Из них расположение реле и обогрев стекол как назло
