 Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение Фёдор 1977 » 10 апр 2016, 00:28

Предлагаю Вам на рассмотрение подключение видеорегистратора ( ДОРЕСТАЙЛ) в режиме : включил зажигание- заработал регистратор, выключил зажигание- регистратор выключается с задержкой, определённой моделью регистратора.

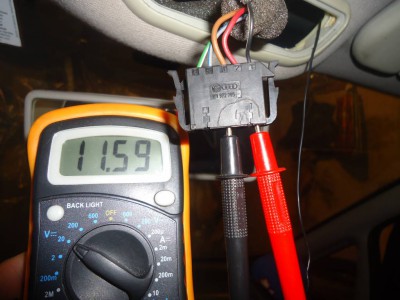

1 Снял часы (всё равно не работают), нашёл + при включённом зажигании, нашёл -

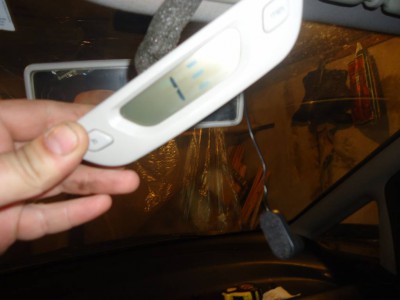

Фотоотчёт подключение видеорегистратора дорестайл  - DSC00086.JPG
Фотоотчёт подключение видеорегистратора дорестайл  - DSC00087.JPG

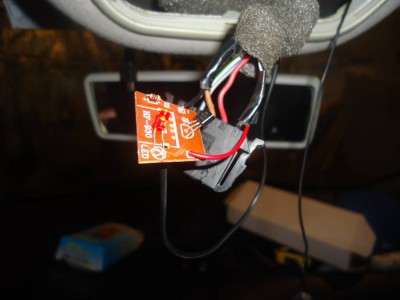

2 в наличии был старый убитый кабель с нужным разъёмом и зарядное прикуриватель-USB с входом 12v и выходом 5v (регистратор потребляет 5)Можно использовать входящий в комплект регистратора. Отрезал лишнее от провода, разобрал зарядное и достал плату. Припаял провода кабеля к местам выпаянного USB сохраняя полярность. И припаял входные провода платы к проводам на колодке часов.

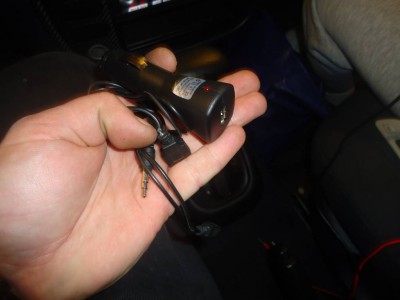

Фотоотчёт подключение видеорегистратора дорестайл  - DSC00088.JPG
Фотоотчёт подключение видеорегистратора дорестайл  - DSC00090.JPG

На выходе получаем 5v (то что надо регистратору).
3 Закрепил плату к жгуту проводов, протянул провод через обшивку потолка в сторону лобового стекла,поставил часы на место (пока не заменю :) ) установил регистратор и подключил.

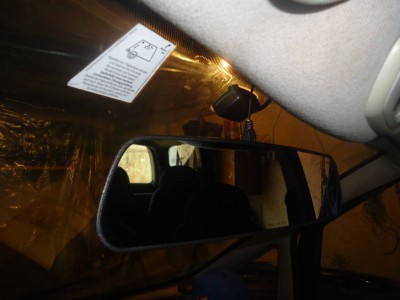

Фотоотчёт подключение видеорегистратора дорестайл  - DSC00092.JPG
4 Проверил – подключил регистратор, включил зажигание и всё заработало, выключил зажигание- через секунд 40-50 регистратор отключился.

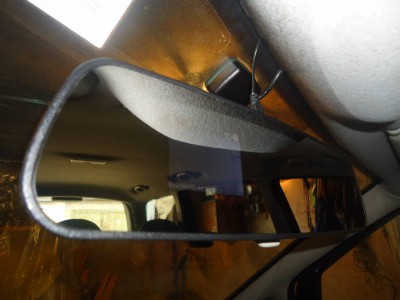

Фотоотчёт подключение видеорегистратора дорестайл  - DSC00095.JPG
Вид снаружи

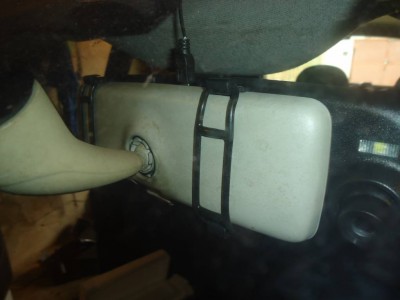

Фотоотчёт подключение видеорегистратора дорестайл  - DSC00096.JPG
Я добился того, чего хотел. Всё работает, провода перед носом не висят, прикуриватель пока свободен. ***Регистратор ФУФЛО с алиэкспресс, не рекомендую, поэтому и ссылок не дам. У него один плюс- цена 21,9 американских по акции. Позже буду менять на другой. Кстати на высказывания что G-сенсор не сработает при таком подключении- у регистраторов есть встроенный аккумулятотр, от которого сенсор и включится при необходимости (а в этой фигне его вообще нет). По времени вся работа заняла минут 15-20. Большей частью на разогрев паяльника (отчёт уже час пишу - фотки долго грузит)
Позже буду штатные часы менять на Часы/термометр/вольтметр. Фотоотчёт попробую сделать тоже.
От модератора 11piligrim11
Добавлено в FAQ
эх... мне бы новую машину- умер бы от скуки!

Реклама
Аватара пользователя
newmiha
Участник
Участник
Всего сообщений: 117
Зарегистрирован: 03.01.2014
Вод.стаж с: 1991
Откуда: Беларусь.Могилев
Авто: Alhambra 1999, 2.0 ADY STAG-4 Plus
Возраст: 48
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение newmiha » 10 апр 2016, 10:11

У мну ситуация похожа...Я правда взял +от блока предохранителей(при вкл.зажигания региг "оживает",а при выкл.с задержкой (в зависимости от модели...)"гаснет"...От блока предов провода протянул под обшивой у лобового к зеркалу и от туда свесил к регику... :chelo: Кстати у мну тож бюджетный с Али...3 или 4 год пашет,качество конечно как у тела с камерой до 1 мрх. Но и стоил свои $18 :chelo:

Аватара пользователя
TALON44
Специалист
Специалист
Всего сообщений: 1131
Зарегистрирован: 15.02.2014
Вод.стаж с: 1999
Откуда: г.Кострома
Авто: VW Sharan Syncro,1997г.в.,2.8, ААА, VR6, Carat, AT
Возраст: 47
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение TALON44 » 10 апр 2016, 11:42

Я так пологаю, что регистратор всё зеркало заднего вида закрывает?

Аватара пользователя
Автор темы
Фёдор 1977
Создатель логотипа Шарановод.ру
Создатель логотипа Шарановод.ру
Всего сообщений: 191
Зарегистрирован: 17.03.2016
Вод.стаж с: 2000
Откуда: Солигорск
Авто: sharan 2000 (первый тазик) 2.0 ADY (115) АКПП EQL
Возраст: 42
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение Фёдор 1977 » 10 апр 2016, 12:01

сам регистратор в виде зеркала заднего вида и выполняет его функцию, а в нём окошко экрана только
эх... мне бы новую машину- умер бы от скуки!

Аватара пользователя
newmiha
Участник
Участник
Всего сообщений: 117
Зарегистрирован: 03.01.2014
Вод.стаж с: 1991
Откуда: Беларусь.Могилев
Авто: Alhambra 1999, 2.0 ADY STAG-4 Plus
Возраст: 48
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение newmiha » 10 апр 2016, 15:10

а по подробнее...фото мона? шоб нормально видно было... :chelo:

Аватара пользователя
Автор темы
Фёдор 1977
Создатель логотипа Шарановод.ру
Создатель логотипа Шарановод.ру
Всего сообщений: 191
Зарегистрирован: 17.03.2016
Вод.стаж с: 2000
Откуда: Солигорск
Авто: sharan 2000 (первый тазик) 2.0 ADY (115) АКПП EQL
Возраст: 42
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение Фёдор 1977 » 10 апр 2016, 21:54

newmiha: а по подробнее...фото мона?
Фото чего? регистратор (включен и экран видно) вид из салона- предпоследнее фото, а вид снаружи- последнее

Отправлено спустя 5 минут 52 секунды:
на первом фото родное зеркало, а на пятом- выключенный регистратор (накладка на зеркало)
эх... мне бы новую машину- умер бы от скуки!

Аватара пользователя
HooLiGaN
Участник
Участник
Всего сообщений: 66
Зарегистрирован: 01.01.2016
Вод.стаж с: 2005
Откуда: Литва, Вильнюс
Авто: SEAT ALHAMBRA 1998 1.9TDI (ex 66kw) 105kw
Возраст: 34
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение HooLiGaN » 10 апр 2016, 22:14

Меня ВЫВОРАЧИВАЕТ от вида, когда провод от регистратора висит до прикурки... Респектуля за такую работу! Проводов или недолжно быть видно, или в крайнем случае минимально

Аватара пользователя
Автор темы
Фёдор 1977
Создатель логотипа Шарановод.ру
Создатель логотипа Шарановод.ру
Всего сообщений: 191
Зарегистрирован: 17.03.2016
Вод.стаж с: 2000
Откуда: Солигорск
Авто: sharan 2000 (первый тазик) 2.0 ADY (115) АКПП EQL
Возраст: 42
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение Фёдор 1977 » 23 апр 2016, 23:02

Господа, я очень сильно извиняюсь, но такая схема подключения как я предложил НЕ РАБОТАЕТ. Покатался и понял что напряжение (непонятно пока почему) падает через минут 10-15 и регистратор гаснет..... ВОПРОС- неужели питание на лампочку подсветки часов чем то регулируется? на регистраторе автовыключение отключено. Но возможна проблема в блочке преобразования 12-5 вольт (пока не разбирался) Разберусь- отпишусь о результате.
эх... мне бы новую машину- умер бы от скуки!

Аватара пользователя
Автор темы
Фёдор 1977
Создатель логотипа Шарановод.ру
Создатель логотипа Шарановод.ру
Всего сообщений: 191
Зарегистрирован: 17.03.2016
Вод.стаж с: 2000
Откуда: Солигорск
Авто: sharan 2000 (первый тазик) 2.0 ADY (115) АКПП EQL
Возраст: 42
 Re: Фотоотчёт подключение видеорегистратора (дорестайл)

Сообщение Фёдор 1977 » 29 апр 2016, 21:06

Проблема решена. Для того, что бы никто так не лоханулся как я, поясняю- блок от прикуривателя, использованный мной при первом подключении был не от регистратора, а от электронной сигареты. Напряжение на выходе 5 вольт, но СИЛА тока всего 150 миллиампер (посмотрел только сегодня, найдя части разобранного корпуса). За 10-15 минут он просто перегревался и не давал напряжения. В родном (нерабочем) зарядном регистратора 2 ампера. Сейчас поставил одноамперный, и всё прекрасно работает. Вывод- в схеме подключения регистратора используйте (при возможности) плату из родного зарядного. Надеюсь был полезен.
