Проблемы с электрикой климатконтроля, систем кондиционирования и отопления

Сообщение **31rus** » 20 янв 2018, 07:50

CrackBz, может новую проводку кинули но не закончили?

Сообщение **ksa04121981** » 20 янв 2018, 07:57

31rus, да там вообще колхозинг. Провода проведены до водит.порога, и всё

)
Но без снятия климы схемы не помогут

Сообщение **31rus** » 20 янв 2018, 08:18

ksa04121981:[post]
Но без снятия климы схемы не помогут

если она не идет,то возможно,что и закреплена колхозом. самодиагностика у нее есть. можно попробовать по цветам звонить проводку,а потом уже снимать пытаться (это если снимать страшно)

Сообщение **CrackBz** » 20 янв 2018, 08:35

31rus: CrackBz, может новую проводку кинули но не закончили?

Так то оно так. Но там только если на один провод питание подавать вентилятор начинает крутится, зачем второй кинули не понятно.

ksa04121981: 31rus, да там вообще колхозинг. Провода проведены до водит.порога, и всё )
Но без снятия климы схемы не помогут

Ну никак не получается. Я ее уже сломать боюсь. Одна сторона легко выезжает, а правая нифига.
Я.уже и реле проверил, и предохран. Везде питание есть.

Отправлено спустя 3 минуты 55 секунд:

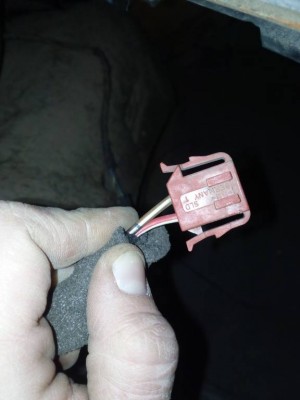

В этот штекер вставлен один провод и он идет в порог.

Еще два провода выставлены в тот разъем, куда должен вставать этот штекер.
Нижний провод это минус идет через резистор на кузов, верхний плюс идет в порог. И вот только если на него подавать питание моторчик крутится

Сообщение **31rus** » 20 янв 2018, 09:56

нижний провод получается как обманка датчика похоже

надо ждать гуру)
у меня,кстати,тоже зад греет хорошо но работает вентилятор прерывисто почему то

должно так быть или нет?

Сообщение **ksa04121981** » 20 янв 2018, 18:32

31rus, у меня детки отобрали сегодня нетбук, и не факт что вернут завтра, а с планшета тебя Эльза не функциклирует.
Будим надеяться на владельцев компьютеров. Повезёт если Вадим Катейка даст схемы, у него чёрный пояс по электросхемам...

Сообщение **Cateika** » 20 янв 2018, 18:56

ksa04121981: Повезёт если ... даст схемы

Эл.схемы, собсно, и так есть в этой теме... на первой странице...

Подключение вентилятора заднего отопителя = эл.схема №34/7 (до 09.97 г/в)

Сообщение **CrackBz** » 20 янв 2018, 19:53

как вы уже, думаю, поняли от электрики я крайне далек, хоть и стараюсь в нее вникнуть.

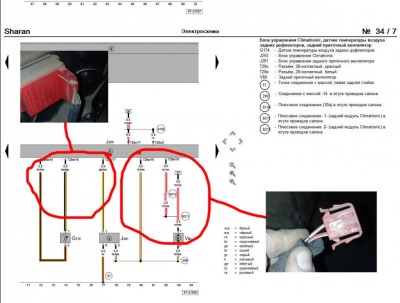

я тут схемку в цвет перевел.

все правильно понял?)

соответственно эти провода надо найти в косе, которая идет по порогу и прозвонить?

Сообщение **Cateika** » 20 янв 2018, 20:34

CrackBz: все правильно понял?

Понято правильно.
Красный 2-х пиновый разъём = в вентилятор. От него, соответственно, корич.-белый разветвляется на блок климы (разъёмТ28е белый) и блок управления вентилятором (J391, пин 2)
Красно-белый разветвляется на блок климы (тот же белый разъём на климе Т28е) и на реле вентиляторов (J323).

Сообщение **CrackBz** » 22 янв 2018, 12:23

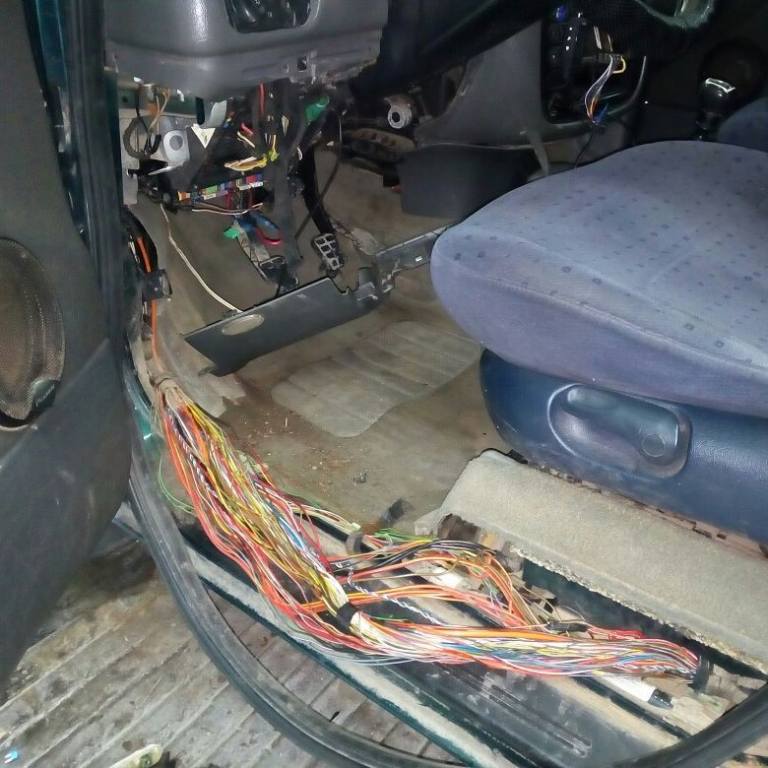

разобрал пол салона, прозвонил всю проводку. все нормально.
решил еще раз снять блок управления климатом. не получилось, но заглянув туда заметил что нет белого штекера, который по схеме и питает печку.

зачем его сняли - не понял. теперь все работает, все дует.
всем спасибо
