[Hadmig]

Ну я так не вспомню с кронштейном.
Я ведь точно место описал:
С болтом, который держит провод к датчик в поддоне.
Фото на телефоне сейчас нет, все на ноутбук скинул.
А когда смогу посмотреть не знаю. Минимум к концу недели.
Но это оптимистичный прогноз.

[macsafe]

Гляну. В среду если срастётся продолжу. Я коробку ещё не протягивал. Одел и наживил 3 болта. Вокруг турбины ерзаю...

[Hadmig]

коробку ещё не протягивал

А, так я ещё во время написал

[macsafe]

Для 2005 года Elsa выводит 2 варианта схем
с мая 2004
и с ноября 2002
странно конечно, но факт

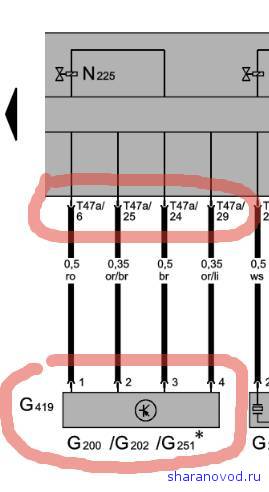

Так вот в схемах и 2002 и 2004 года датчики G200, G202, G251 показаны в одном корпусе и обозначены как G419
для подключения этого датчика используется всего 4 провода.
Поэтому советую для понимания сделать распиновку разъемов родного и нового блоков по пинам и по цветам проводов.

Спасибо за схемы. Сличил. По подключению в 2002-2004 годах принципиальной разницы по G419 не нашел. Остальные пины тоже совпадают. На сколько понял, там нюансы в местах скруток и т.д.
По G419 имеем

То есть отличие ,если есть, то в самом блоке датчиков. На 4 провода подключения не влияет, проводка лежит полная в любом случае. Полезу смотреть, что за буквы у меня на нем

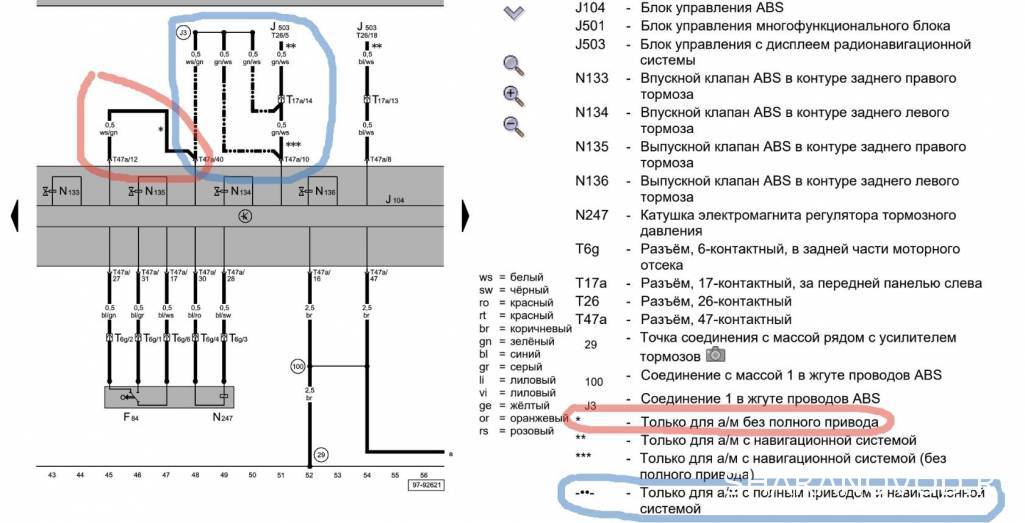

В моем и донорском разъеме АБС 47-пиновом отличие только в 12 пине. Причем у меня он ЕСТЬ, а в доноре НЕТ. А по схеме для переднего привода он как раз должен быть и соединен с 40 пином. А в Полном приводе он как раз должен отсутствовать. Пока картина наоборот выходит или я туплю?
И вообще вся муть только ради навигации J503, которую я вообще снял и теперь у меня другое ГУ. То есть даже наличие/отсутствие 12 пина может никак не повлияет на работу привода

[Hadmig]

его надо тупо убрать у меня

Да у тебя нужно убрать.

Отправлено спустя 2 минуты 17 секунд:
Да, эти пины не принципиальны, но т.к. у тебя заложены провода, то пусть будут.

Отправлено спустя 2 минуты 51 секунду:

То есть отличие ,если есть, то в самом блоке датчиков

Да, нужно по Etka проверить какие датчики ставились на полный привод, а какой на передний.

[macsafe]

Да у тебя нужно убрать.

Я пригляделся и поправил свой пост. У меня то он есть! Его как раз нет в доноре хз почему

[Hadmig]

Не знаю, что ты там поправил
12 пин у тебя должен быть.
А в полно приводом доноре конечно же нет.

[macsafe]

Не знаю, что ты там поправил
12 пин у тебя должен быть.
А в полно приводом доноре конечно же нет.

В схеме * для авто БЕЗ полного привода. То есть с полным соединения не должно быть ,или не так?

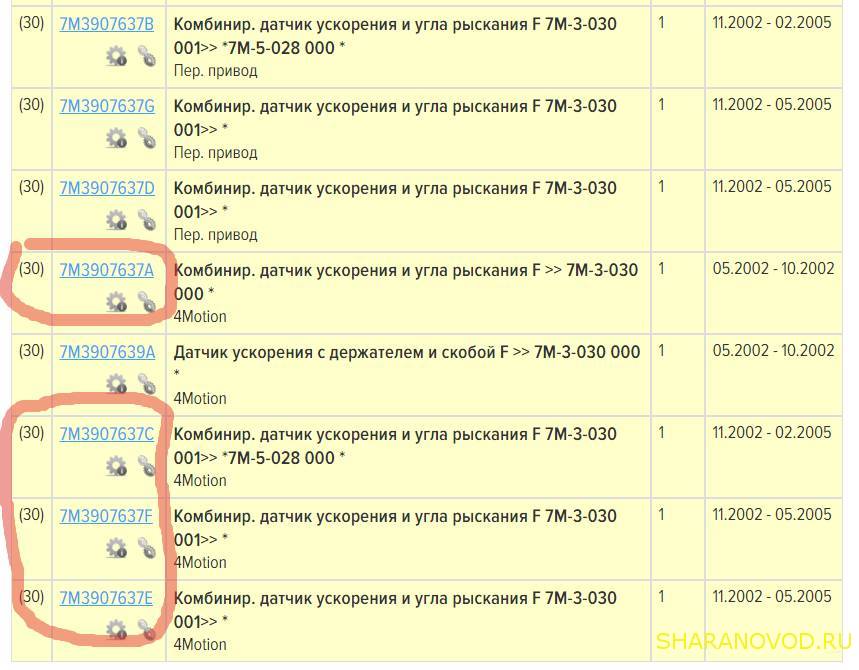

Да, нужно по Etka проверить какие датчики ставились на полный привод, а какой на передний.

чтото такое из комбинированных выходит надо

Отправлено спустя 9 минут 50 секунд:

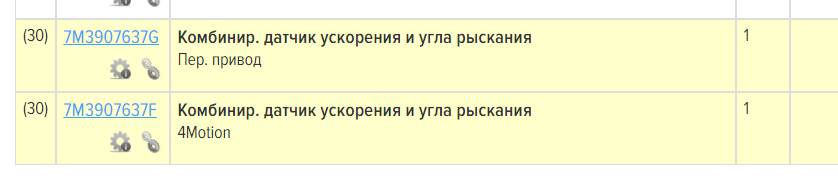

на 2009 шаран ассортимент намного ниже - один на передний, один на полный

Отправлено спустя 1 минуту 14 секунд:
то есть по-хорошему нужен 7M3907637F, который закрывает 2002-2009 годы

Отправлено спустя 9 минут 45 секунд:
Хотя много где кроссится с другими номерами от ПП VW-audi типа https://www.avito.ru/moskva/zapchasti_i ... 1632215733
Не знаю, на сколько можно верить

Отправлено спустя 1 минуту 14 секунд:
там же туареги, т5 и т.д. https://baza.drom.ru/moskva/sell_spare_ ... 98352.html

[Hadmig]

соединения не должно быть

Так.
По крайней мере я так считаю и так планирую подключать.

Отправлено спустя 1 минуту 38 секунд:

7M3907637F

Этот был бы оптимальнее не потому, что большой диапазон перекрывает, а потому, что это последняя ревизия.

Отправлено спустя 3 минуты 21 секунду:

много где кроссится с другими номерами от ПП VW-audi типа

Очень даже может быть.
В твоём случае думаю можно обойтись только заменой датчика.

[macsafe]

Так.
По крайней мере я так считаю и так планирую подключать.

Тогда почему у меня 12 пин стоит, хотя передний, а на доноре нет от полного? По схеме наоборот, должен быть провод на полном, если я ее правильно читаю
Кстати, повезло что такой блок выбрали. На твоём фишка 47пин другая и пришлось бы колхозить

Отправлено спустя 1 минуту 47 секунд:

В твоём случае думаю можно обойтись только заменой датчика.

Очень на это похоже. Хоть где-то возможно без геморроя будет
