Проблемы с электрикой климатконтроля, систем кондиционирования и отопления

Atrusha: Сшей в одно

Не могу. Фотки привязаны к каждому сообщению.

Всем доброго дня! Такой вопрос , нет питания на муфту компресора климата. Датчик давления новый, систему заправил ,кнопка ECON отключена, предохранители целые, вентиляторы заработали а питания на разъёме компрессора нет.
Подскажите где искать .

Нужно ткнуть кнопку АВТО. Следующим шагом, проверить предохранители. Ну и крайним шагом, подключить ваг-ком и считать ошибки.

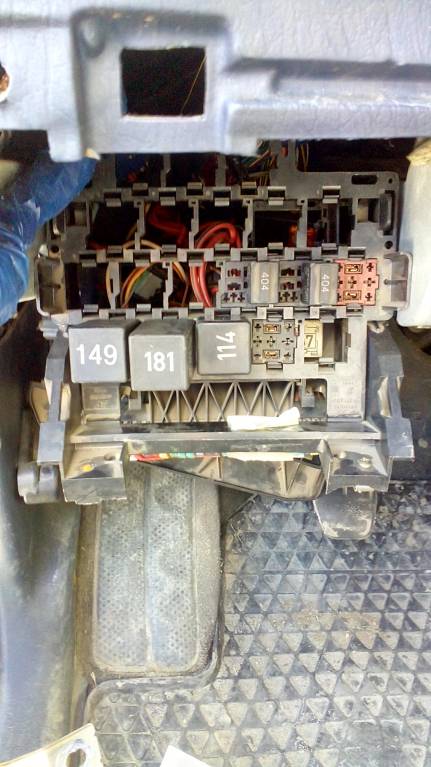

Включают авто , включаются вентиляторы, предохранители целые! Вскрыл блок предохранителей не нашол реле 168( может его там и нет) . Есть пустые разъёмы . Ещё не звонил, после работы полезу.

На форуме не нашол схему с расположением реле.
Точнее нашол по году и машине, но по факту она не соответствует.
Может у гого такая же ? Соорентируте по расположению реле?

Она не может не соответствовать. Смотреть нужно в зеркальном отображении. Приложи рисунок к блоку, увидишь, как должно быть сориентировано.

Отправлено спустя 1 минуту 14 секунд:

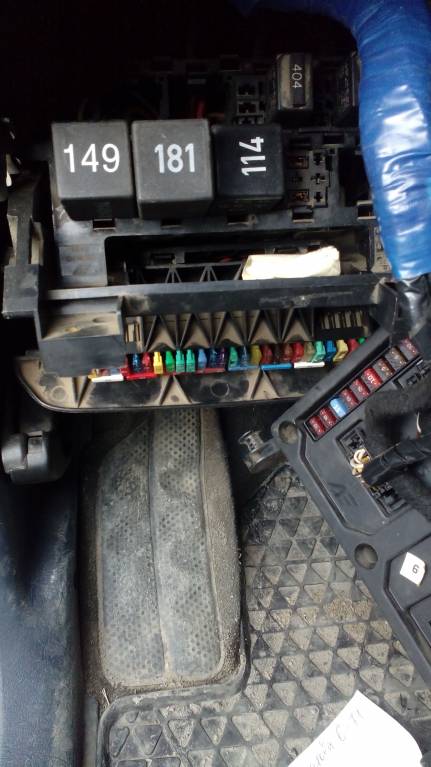

Кстати, синяя коса, меня очень напрягает. В ней может быть вообще, все, что угодно скручено и перепутано.

Да ,коса тоже не понравилась. Но синей не много , сантиметров 15-20, дальше заводская. Вскрывать пака не стал , так как по работе авто и его оборудованию ПОКА притензий нет. Сначала с климатом разберусь!

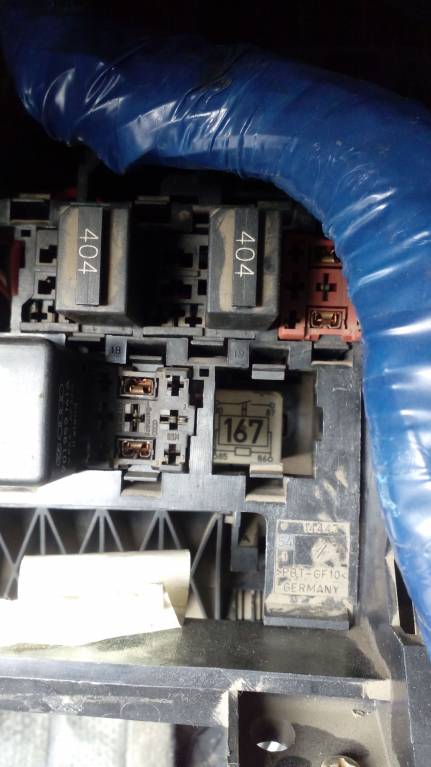

Звонил пустые разъёмы реле на обои звонится один и тот-же контакт (маленький). А схема не в зеркало не поперёк, не годом раньше-позже, не как не идёт.

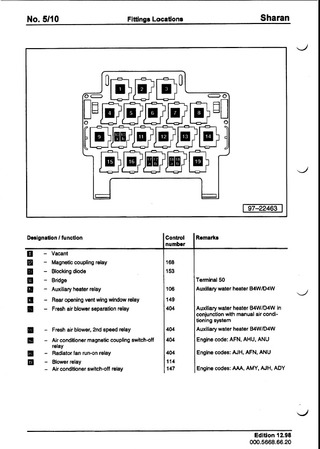

На схеме не зеркало, а изображено так как стоит. Схему прилогаю.
Или кто-то сильно на колхозил!

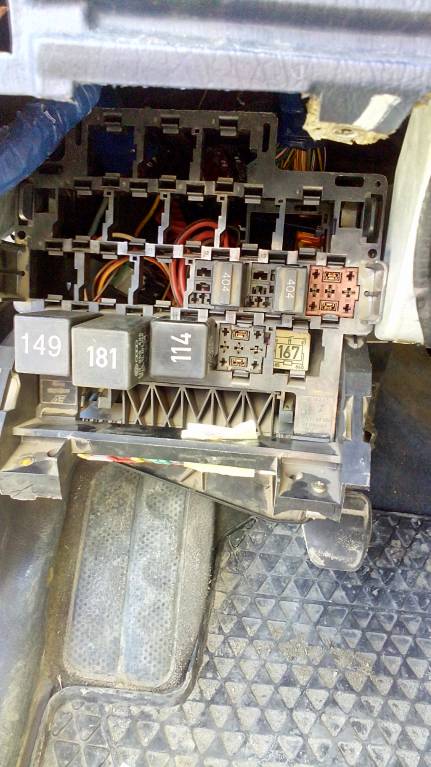

Вот фото по лудьше!

Да. Тут сильно наколхожено. Реле собраны в кучу. Это туда же, где синяя коса. Чтоб определить где, что, нужно брать схему и смотреть по номеру реле.

Добрый день! Такая проблема: Галакси 2005, ручное управление печкой. Не работает подсветка, управление заслонками и три нижние кнопки. Блок ставил другой, с таким же результатом. Проверял напряжение на разъеме, + есть. Единственное смущает 32 пин, на нем ни при каких условиях масса не появляется. Но где этот провод дальше посмотреть не соображу. Может что посоветуете?

Евгений____, а вот и попробуй к нему массу на прямую подать. Есть у нас тема: Электрические схемы Шаран в ней и можно найти в схемах, где этот проводок должен с массой встречаться.

всем привет .шаран 1996г. 2,8л. климатконтрль. вот такая проблемка неисправность в климатконтроле- не вращается передний движок отопителя, задний исправен на всех оборотах. лан щас лето можно было бы перетерпеть но с передним движком отопителя отказали движки системы охлаждения двигателя. не знаю откуда начать рыть. проверил для начала предохранители все целы.
