Общие проблемы с электрикой

[Vitalijster]

trampa,

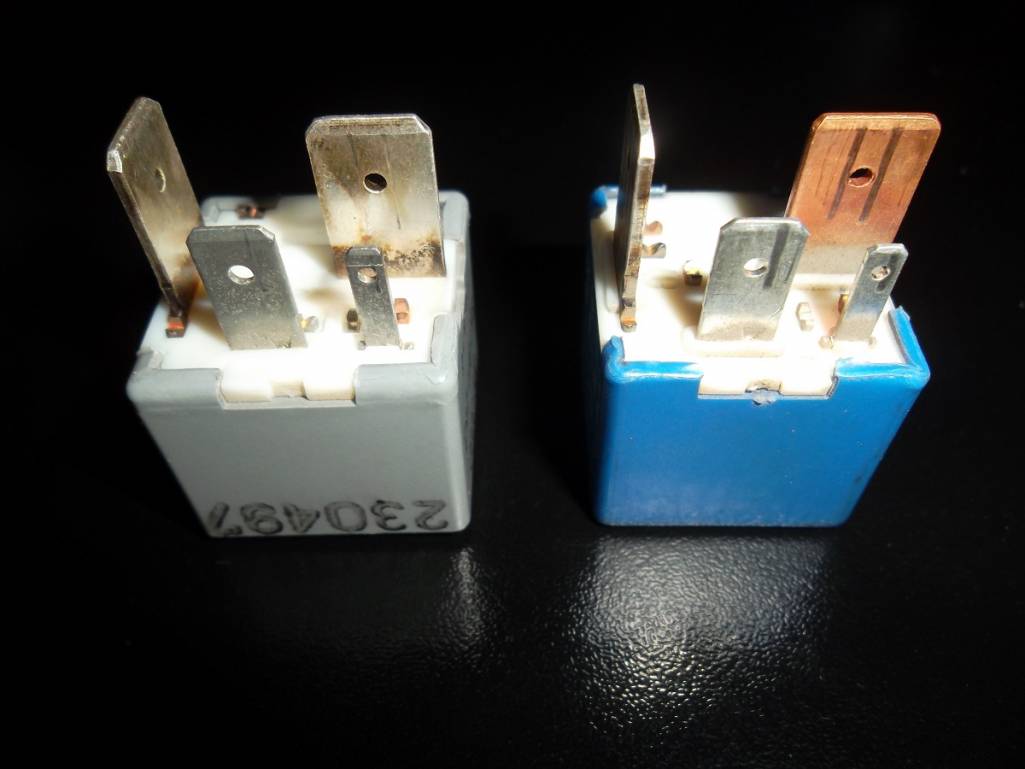

Реле 167 и 103 по схеме и подключению одинаковые.
Но 167 от бензинового двигателя (топливный насос, форсунки, лямбда зонд и еще чего то) в общей сложности около 20-30 А нагрузка.

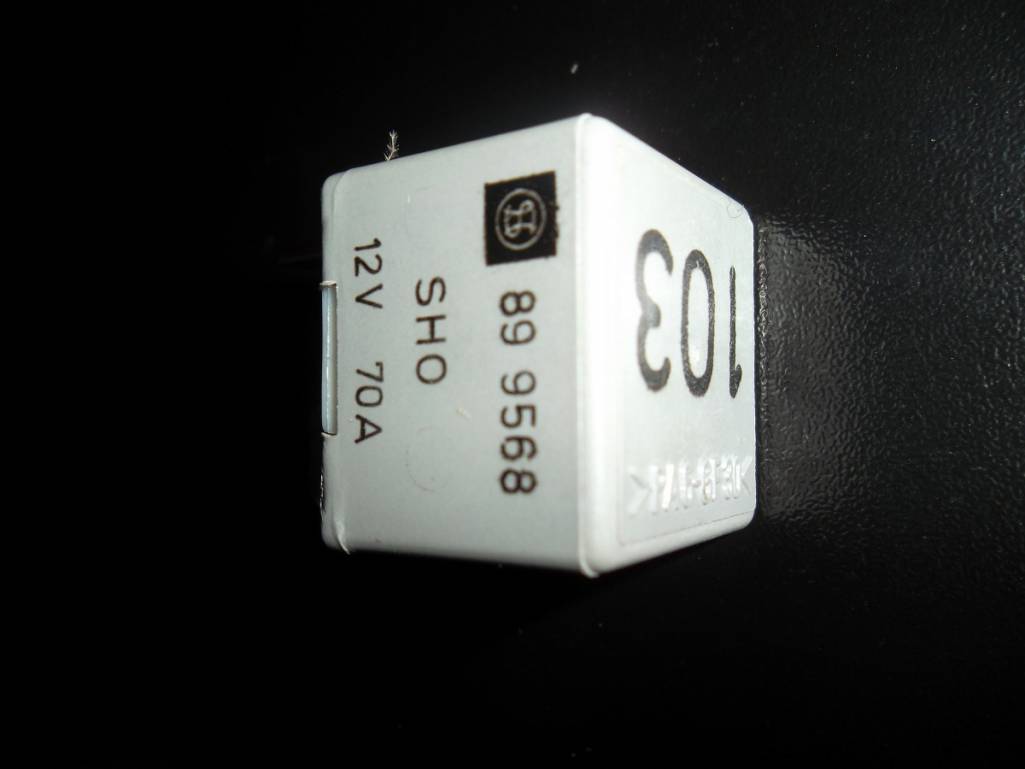

Реле 103 от дизелей (только для свечей накала) предохранитель 60А.
То есть 167 работать быстрее всего будет, но не долго. Быстрее всего быстро обгорят контакты, рассчитана на почти в 2 раза меньшую нагрузку.
Реле 103 должна долго и надежно работать.
Это я такие заключения сделал изучив схему в Эльзе, могу конечно ошибаться... но не сильно
В руках этих релюшек не держал.

[Cateika]

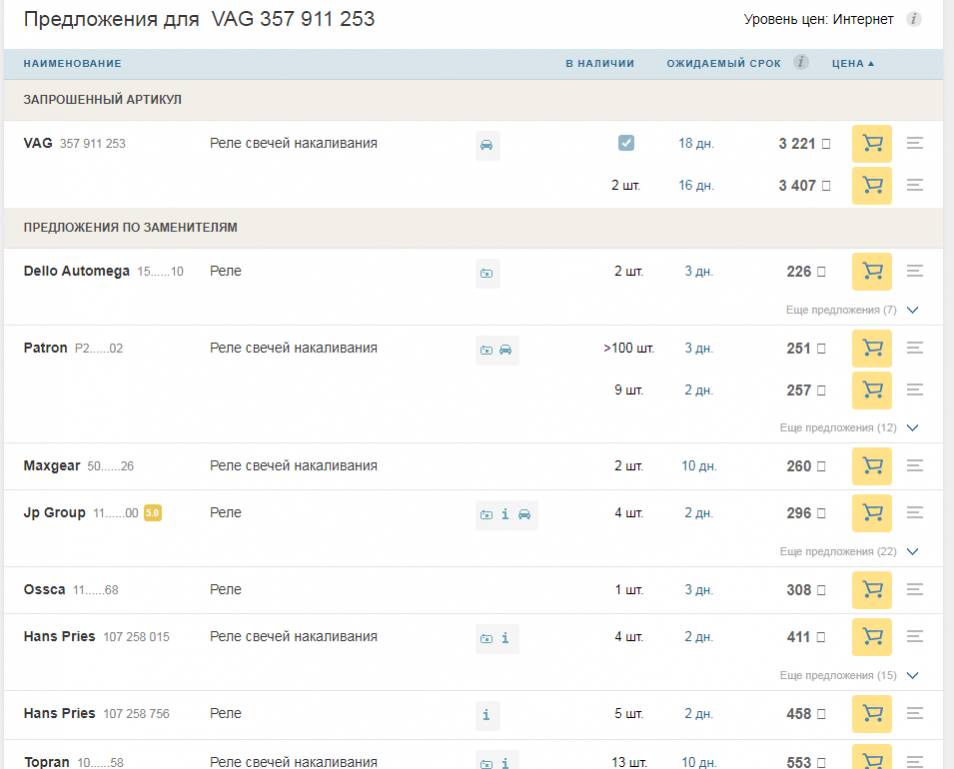

130 - 70А; = Для свечей нак. (357 911 253) На мазахисте, пробивается номер норм и вроде как в нале имеется...

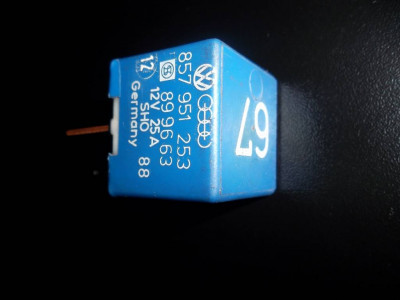

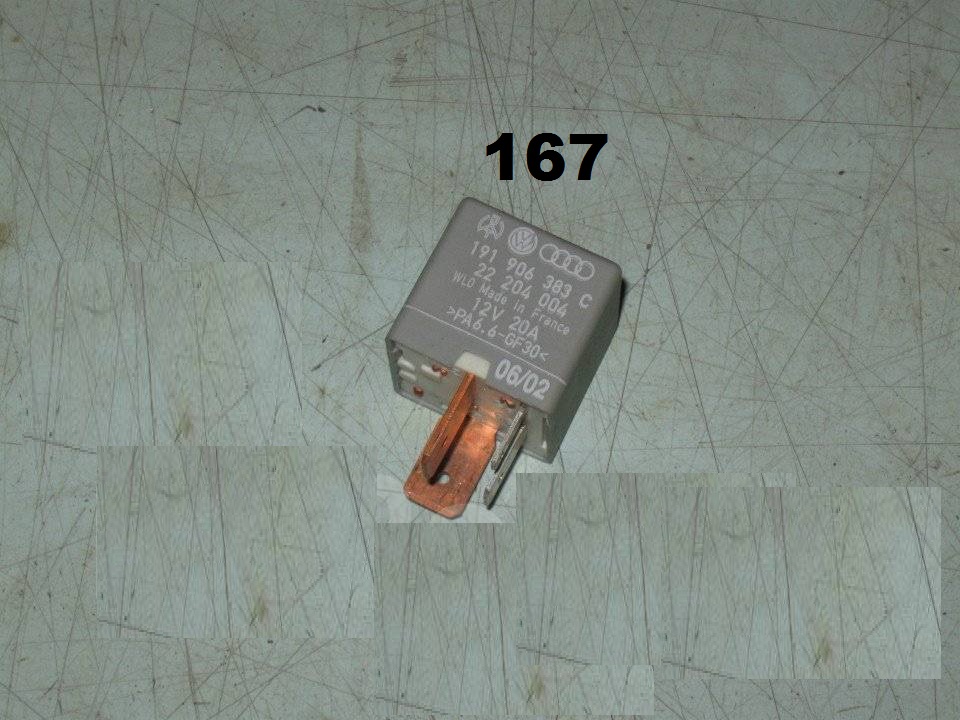

167 - 20А (191 906 383 C); 67 - 25А; = Реле ТН. (857 951 253)

[trampa]

Вадим у вас какое стоит из реле?
На AFN видел что стоит 167.
Из выше описанной информаций будут заказывать 103 реле

[Alekssharit]

Отправлено спустя 1 час 25 секунд:
Всем привет! При установке догревателя перепутал плюсовой провод. В результате сгорел предохранитель н6 под капотом (заменил) и теперь не показывает температуру за бортом, а вентилятор о.ж. не отключается, крутит как бешеный. Подскажите что могло случиться.

[11piligrim11]

Что-то спалил. Нужно смотреть.

[borisvg1]

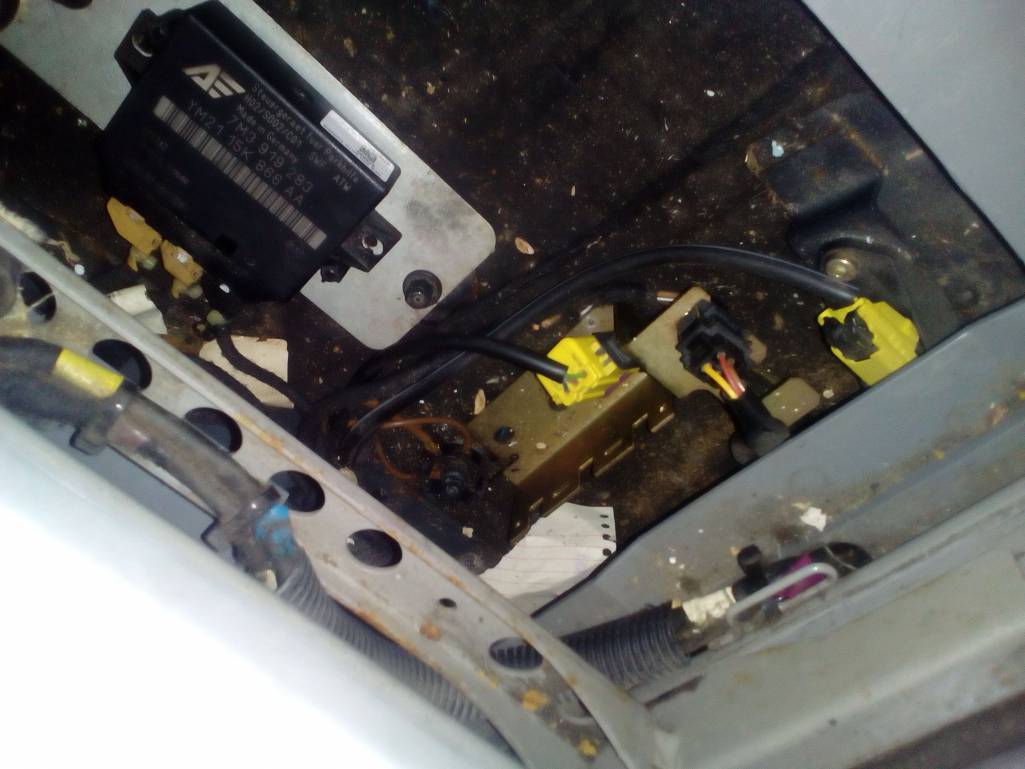

Подскажите какую схему смотреть, чтобы понять куда ведёт провод открывающий замка багажника. Нашёл тут только схему ЦЗ до 2000г.в., а у меня Sharan 2001г.в. и я так понял за это отвечает отдельный блок под сиденьем водителя - у меня он такой - на фото приложил
Я так понял провод этот идёт к нему.
PS проблема в том, что при дергании ручки багажника на электропривод поступает всего лишь 1 вольт и он срабатывает, но понятно не полностью.
Где-то напряжение теряется. Хотел понять в проводке или в том блоке, откуда этот провод идёт.
....

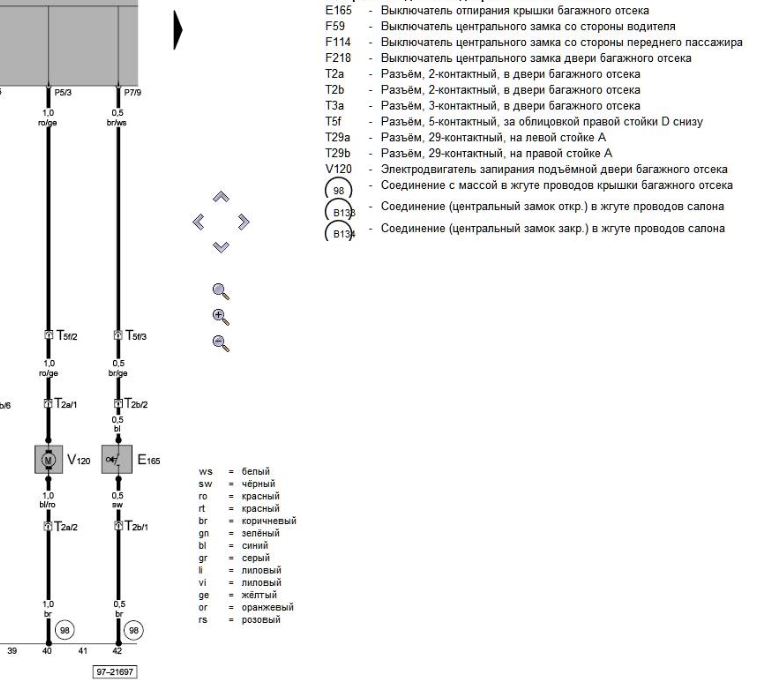

На фото №2 на схеме (если всё же эта схема подходит и к авто 2001г.в.) - я не понял, что такое наверху блок закрашенный серым где есть контакты p5/3 p7/9 ?
И что за блок внизу рядом с которым написано 97-***** и контакты ...39 40 41

[Power]

Перво-наперво осмотреть состояние проводки в гофре перехода с кузова на крышку багажника.

Отправлено спустя 1 минуту 5 секунд:

у меня Sharan 2001г.в. и я так понял за это отвечает отдельный блок под сиденьем водителя

ЦЗ под сиденьем ДО 98 г.в.

[borisvg1]

ЦЗ под сиденьем ДО 98 г.в.

но машина 2001г.в. Да не суть. Суть в том, что это фото я сделал под сиденьем. И всё же кто в курсе провод открывания замка багажника идёт от этого блока? И что за блоки на схеме наверху и внизу нарисованы? - Сам же отвечу - Сверху - блок комфорта, снизу - масса.

Проводку в гофре смотрел, замыканий и т.д. не обнаружил

[Владиславиус]

borisvg1, если ты про 7m3919283 - то это блок парктроника.
На картинке наш (2001г) типа блок комфорта. Он над предохранителями.
Вот есть такая инфа -

[borisvg1]

Вот есть такая инфа -

То есть от контактов 3 и 1 в разъеме Р5 и идут провода на мотор?
Я вытаскивал Разьем и замерял напряжение между контактами 1 и 3 (верхние 2 контакта слева) - оно почти стабильно (плавает 2-1,96 вольт) хоть при зажатой ручке багажника, хоть - без.
Когда замеряешь на моторчике (он работает импульсами раз в секуду примерно пока держишь ручку багажника) - напряжение гуляет между 1,5-2,5 вольт.
То есть мне кажется напряжение берется от 3 контакта разьема 5 и ещё откуда-то. Судя по схеме Р5/3 и контакт 40 - только где?

PS и ещё - когда моторчик пытается сработать (импульсами раз в секунду пока держишь ручку багажника) - с такой же частотой мигает вся панель приборов и даже менее вчетверти накала лампа подсветки номера.
...
Если разьем Р5 вытащить, то ничего не мигает и моторчик не пытается сработать естесно тоже

Отправлено спустя 1 час 20 минут 28 секунд:

Перво-наперво осмотреть

В общем замерил сопротивление, чтобы прозвонить какие провода от моторчика куда идут
Выяснил что Разьем Р5 контакт 3 - один из проводов от моторчика (т.к. сопротивление между контактом моторчика и им = 1 ом)
Второй контакт моторчика я не понял куда идёт, но точно не на Разьем Р5 (все контакты прозвонил).
Сопротивление между контактами моторчика = 3 ом (я так понимаю обмоток моторчика)
Сопротивление между проводами моторчика и массой авто = 90 ом


Подскажите где отклонение от нормы? И куда идет второй провод от моторчика? - Сам же отвечу - на массу. Проверил напрямую запитать от АКБ кинул провод - всё заработало. Сейчас осталось понять где провод от моторчика присоединяется на массу. Всем спасибо за подсказку Р5/3.
