Общие проблемы с электрикой

Сообщение **Atrusha** » 14 дек 2018, 18:47

Пересмотрел за трапецией - нету разъема

А гуделку хочется

Cateike

Сообщение **Atrusha** » 15 дек 2018, 00:19

Пошел дальше. Нашел схему в эльзе

: Клаксон Н12. Идет с 1 пина разъема Р2 (чорно-белый провод) через предохранитель S158

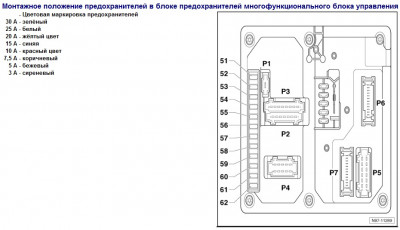

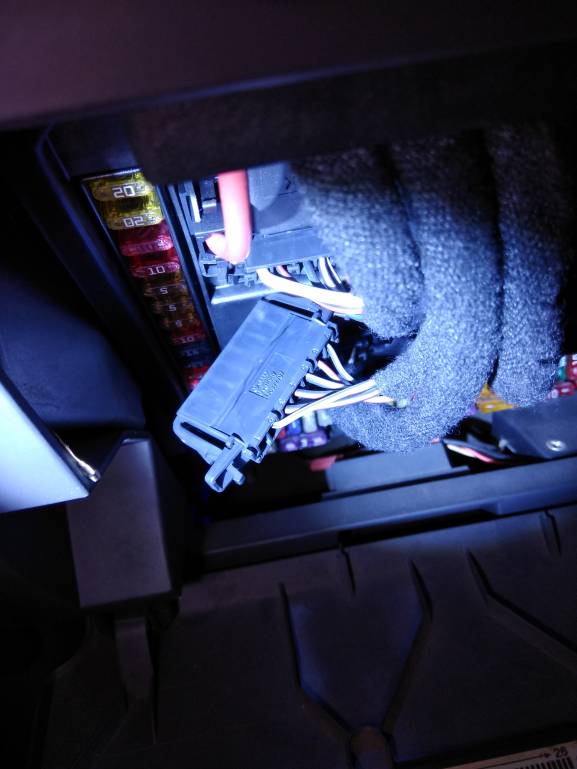

Визуально это в блоке электрики:

: наш предохранитель 54 на 10А и разъем Р2

Пред в порядке, на нем постоянная напруга. В первом пине раъема Р2 провода не оказалось

Не расстраиваемся, пока все по плану.
Кидаем провод с этого пина на лампочку, закрываем машину с ключа и... лампочка хрен загоратся

(от предохранителя загорается). Поигрался, закрывал, открывал, с закрытыми дверями - тщетно

Не мой день, ни с иммо нет результатов, ни с гуделкой

. Походу немец как и в приборке зажал какой-нить резистор падла...

Может мысля у кого какая?

Сообщение **Cateika** » 15 дек 2018, 05:01

Комплектация Центрального блока = не рассчитана на сигу с звуковым сигналом...
... может вообще на плате, внутри блока, не быть реле (которое включает сигнал) и того, что этим реле управляет... короче, блок не той системы ...

Cateika: 13 дек 2018, 20:53 Видимо зависело от комплектации Центрального блока, (есть в нём реле включения звук.сигнала или нет...ну, или ещё что...)

для Жени (Atrusha)

Сообщение **Atrusha** » 15 дек 2018, 10:21

Вот блин! Вот немец жмыд, зажал пару элементов

Дайте мне принципиалку блока и я впаяю туда все жто нужно!

после успешного внедрения лампы круиза мне все моря платы по колено

Сообщение **Vofik** » 15 дек 2018, 14:19

Atrusha: 15 дек 2018, 10:21 Вот блин! Вот немец жмыд, зажал пару элементов

Немец,понимая куда попадет авто,позаботился об окружающих(хоть таким способом)

Сообщение **Atrusha** » 19 дек 2018, 00:06

Cateika: 15 дек 2018, 05:01Комплектация Центрального блока = не рассчитана на сигу с звуковым сигналом...

Хм. Тогда почему диагностикой пибикалка опрашивается и ошибку бьет?

Сообщение **Cateika** » 19 дек 2018, 05:54

Программа есть, а исполнителей нет...
... что бы в чём либо убедится, нужно вскрыть блок и выяснить что там есть, и чего там нет... плясать от того же 1-го пина разъёма Р2...

Сообщение **Power** » 19 дек 2018, 11:02

Atrusha, так ты ж сам закодировал функцию сигнала. Вот блок опрашивает цепи, "не видит испонителя" и ругается.

Сообщение **Atrusha** » 19 дек 2018, 11:18

Power, так отсутствие исполнителя и элементов на плате это разные вещи. При моих желаниях хорошо, что ошибка выскакивает.
Вообще-то, можети верно, опрашивается цепь, а чего уж там нету, это дело другое

Cateika: 19 дек 2018, 05:54плясать от того же 1-го пина разъёма Р2...

наверное между р2/1 и 54 предохранителем. И наверное на пути должен быть ключ (транзистор) или микруха

Сообщение **Power** » 19 дек 2018, 11:21

Atrusha: 19 дек 2018, 11:18 так отсутствие исполнителя и элементов на плате это разные вещи.

это для тебя разные. А вот блок опрашивает цепь. Всю цепь, целиком. Если на плате нет силового "ключа" , для него это тоже "отсутствие исполнителя". Цепи нет.
