Общие проблемы с электрикой

Сообщение **Vadomir** » 24 май 2025, 20:09

Подтяжка к плюсу и питание плюс 12 вольт это разные вещи.

Сообщение **Yurec66** » 24 май 2025, 20:14

Vadomir: 24 май 2025, 20:09 Подтяжка к плюсу и питание плюс 12 вольт

И? Мне бы проблему решить быстрее, пока не понимаю как и где искать.

Ладно, вижу советов нет. Нашел видео с аналогичной проблемой. В круглой фишке пин заломался, который идет от датчика. Вот и вся проблема. Походу у меня будет нечто аналогичное. Хреново, что опять придется возиться с "расчисткой места" доступа к фишке

Сообщение **Vadomir** » 24 май 2025, 21:21

Проверь контролькой черный провод. Потом сопротивление датчика. Потом что приходит на "плюсовой" провод датчика. Потом что приходит на плюсовой провод под нагрузкой контрольки.

Сообщение **Yurec66** » 24 май 2025, 21:37

Vadomir: 24 май 2025, 21:21черный провод.

какой черный провод? У меня по схеме нет такого провода к датчику.

Сообщение **Power** » 24 май 2025, 21:48

КЗ на плюс, это скорее отсутствие массы.

Сообщение **Yurec66** » 25 май 2025, 08:03

Может есть у кого рисунок/схема распиновки большой круглой фишки, что на моторе закреплена ? Попытаюсь ее снять

Сообщение **Cateika** » 25 май 2025, 08:31

Yurec66: 25 май 2025, 08:03 рисунок/схема распиновки большой круглой фишки, что на моторе

Re: Электрические схемы Шаран (Пост Cateika #30298) здесь есть... Разъёмы в том числе и 24-пиновый моторный, для AHU/AFN, нумерация...

Сообщение **Yurec66** » 25 май 2025, 08:51

Нумерацию узрел, спасибо, но какой номер пина к чему подключен не разобрался

Актуально, к примеру, если провод оторвался, а от какого пина - хз

Сообщение **Cateika** » 25 май 2025, 09:32

Yurec66: 25 май 2025, 08:51 какой номер пина к чему подключен

Так в эл.схеме и показано, к какому пину на разъёме какой провод идёт ( например, син/коричн – Т24/20, желт/красн –Т24/3 ...)

Сообщение **Yurec66** » 25 май 2025, 10:12

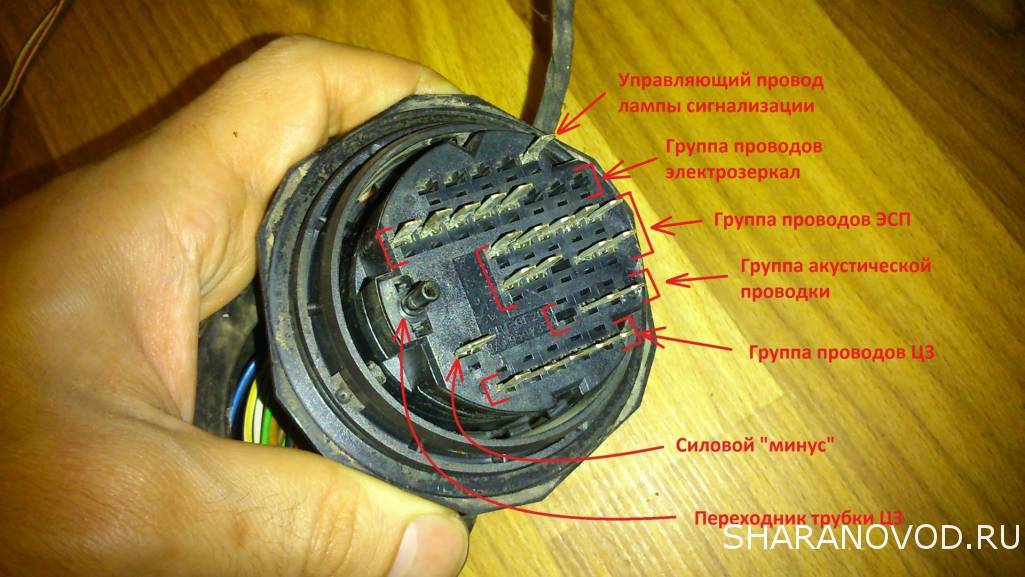

В плане от известного источника к фишке - это понятно. А вот обратно, типа вот такой инфы

Отправлено спустя 2 часа 37 минут 3 секунды:

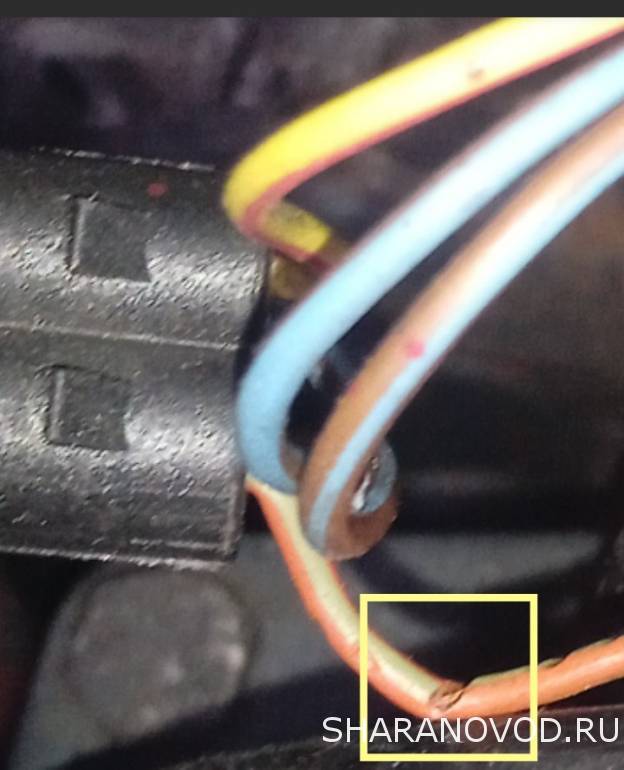

Сейчас еще раз посмотрел на провода от фишки датчика и мне не понравился провод N2, похож на перебитый, он по схеме идет на массу и в связке с G2 ! Но ошибка то по G62 ???
