Общие проблемы с электрикой

[Soldateg]

датчик температуры для догревателя. работает так выше +10 незамкнут
ниже +10 замкнут

[maxt256]

датчик температуры для догревателя. работает так выше +10 незамкнут
ниже +10 замкнут

Это его штатное место? так и должен тут находиться?

[Cateika]

Это его штатное место? так и должен тут находиться?

Да штатное место... только, пластмассовый кожух (где проводка), должен крепиться на раме трапеции, а держатель датчика либо на кожухе, либо где то рядом...короче, это всё хозяйство располагается немного выше, на раме дворников...

[Anderusk]

1. Где-то есть цветовое обозначение жил в жгутах? и на какие фишки они идут. чтоб быстро в жгутах идущих к блоку реле и предохранителей найти нужные.
надо вскрыть посмотреть почему не работает у сигналки самодиагностика, при этом на приборке все ок. а вот работало ли это вообще когда-то на текущей сигналке, неизвестно. может вообще не подключено, надо вскрыть за раз сделать.

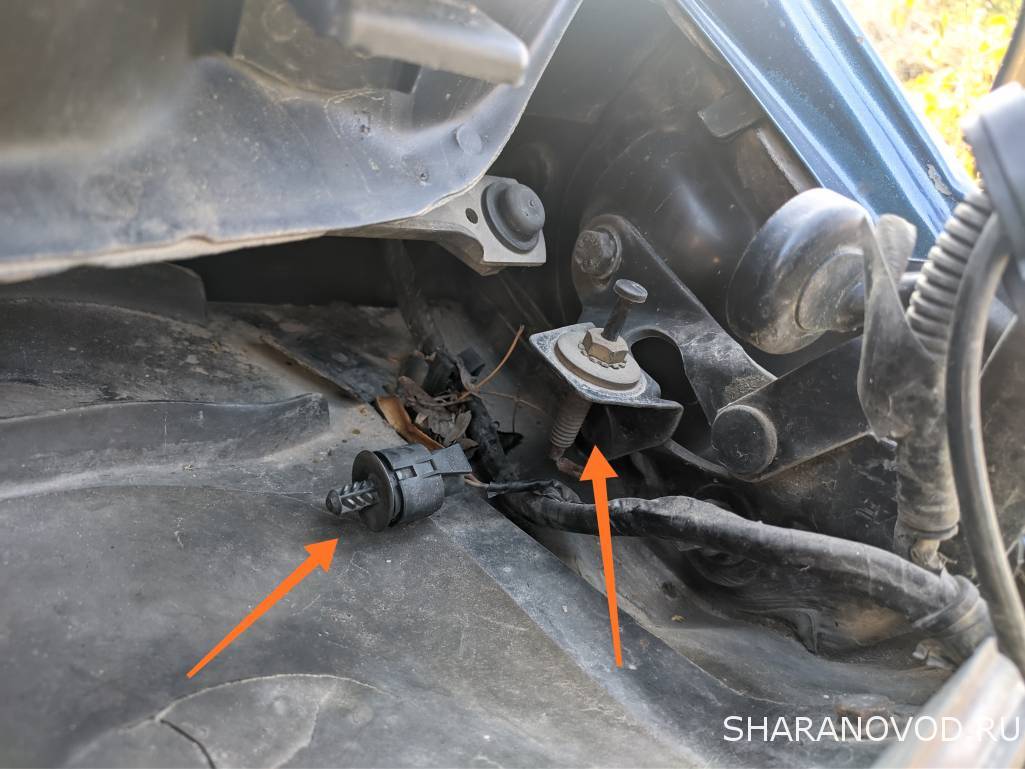

Два вопроса по фото
2. Еще подскажите это концевик я так понял умерший? из того что осталось это пластиковый шток подпружиненный и внизу клемма одна, как замыкается он и с чем непонятно? на корупс что-ли должен? клемму вижу только одну, внизу, по какому принципу оно работать должно? при покупке нового чтоб понятно было что и как он должен работать.
3. И вторая хрень, просьба обьяснить что это, пластиковый корпус в формате какогото клемника с дюбелем. жила пришла жила ушла, непонятно откуда и зачем. есть подозрение что это две жилы с концевика просто замкнуты.

[Cateika]

... Еще подскажите это концевик я так понял умерший?...

Не умерший, вполне нормальный... Это вашпе, концевик от китайских сигналок...вот она на штатную диагностику и не выйдет никада!!!

Отправлено спустя 5 минут 33 секунды:

Где-то есть цветовое обозначение жил в жгутах?...

На любой Эл.схеме, даже в ч/б варианте, есть обозначение цветов проводов, обозначение и нумерация клемм в разъёмах и пр.

[Anderusk]

Не умерший, вполне нормальный... Это вашпе, концевик от китайских сигналок...вот она на штатную диагностику и не выйдет никада!!!

а по концевикам как они работают? просто массу отдают?

На любой Эл.схеме, даже в ч/б варианте, есть обозначение цветов проводов, обозначение и нумерация клемм в разъёма и пр.

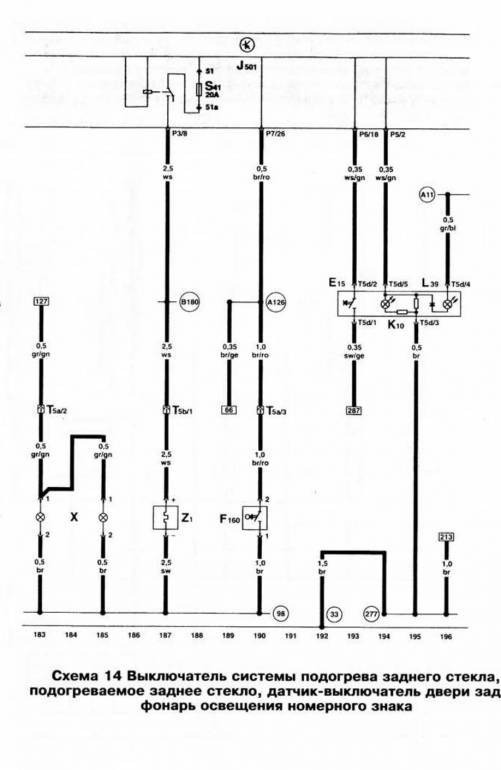

а не подскажите где мне нарыть схемы подобные? то что я нашел это типа таких, других не нашел. это они?

с обычными щитовыми линейными схемами проблем не испытываю, по крайней мере с листиком стандартных буквенных обозначений элементов, лежащим рядом. а тут не знаю куда копать чтоб понять что значит каждый элемент. ткните носом в ликбез.

[Cateika]

по концевикам как они работают? просто массу отдают?

В общем, да... соединяют/разъединяют на массу при открывании/закрывании дверей, капота и т.п.

...где мне нарыть схемы подобные?...

Здесь тема Схемы Ваговские из т.Эльзы... подходят для Ford Galaxy 1997, 2.3 Y5B ессно, кроме схемы управления двигателем, для фордовских бенз.моторов NSE и Y5B, где то выкладывал из прог WOW и Толеранс ... Выложу ещё раз в теме "Электрические схемы"...

в Шарановских схемах... Отличия большого быть не должно, возможно по цветам могут быть расхождения, однако по номерам должно быть всё одинаково (по номерам и следует ориентироваться)...

Это касаемо эл.схем всех остальных электронных блоков и систем (климатроник, приборка, блок ЦЗ и сигнализации, центральный блок управления электроникой и пр.) на Галках и Шарнах они одинаковые...

...не знаю куда копать чтоб понять что значит каждый элемент...

Справка, как читать схемы из т.Эльзы

[klerikxxx]

Привет всем. У кого есть эльза скиньте схему от заднего моста на шаран 1.9 auy 2004 год. МКПП 6 ступка.

[Cateika]

...скиньте схему от заднего моста...

Эл.схемы полного привода сюда положил

[ursul]

Привет всем. У кого есть эльза скиньте схему от заднего моста на шаран 1.9 auy 2004 год. МКПП 6 ступка.

онлайн-версия
kolhosniki.ru/elsaonline
