Проблемы с электрикой климатконтроля, систем кондиционирования и отопления

[11piligrim11]

Может легче было печку отремонтировать. Да и холодновато в шаране без задней печки.

[Power]

холодновато в шаране без задней

я всю зиму без неё от откатал, вроде норм

[BLACK7]

Добрый день.
Климат-контроль. Печка спереди и сзади. Кондиционер только спереди.
Проблема такая - при запуске двигателя, вентилятор передней печки начал разгоняться, раздался щелчок и вентилятор замолк. Задний вентилятор работает.
Теперь при запуске двигателя моргает табло на климат-контроле (до этого не моргало).
Предыстория - примерно 1 т.км назад снимал вентилятор печки т.к. он пищал на маленьких оборотах. Смазал втулки (жидким маслом через шприц с иглой). Щётки изношены - но поменять не было времени, и щётки ещё немного оставались. При этом сильно изношен коллектор.
Что сделано:

0) Почитал форумы на предмет схожих ситуаций (нашёл варианты с замыканием обогрева форсунок стеклоомывателя; выгоранием "Ёжика"; отказа щёток моторчика печки).
1) Ошибки почитать в настоящий момент нечем.
2) проверил предохранители;
3) проверил щётки моторчика печки (по ощущениям - масло которым я смазывал втулки попало на коллектор и собрало графитовую пыль в районе щёток). Пыль убрал из под щёток и из пазов ротора. Есть мнение - что произошло замыкание по коллектору.
4) Снял "Ёжик" и разобрал - запаха и подгоревших плат/проводов/контактов не выявлено;
5) Снял блок климат-контроля. Запаха горелой изоляции нет. Разобрать блок не смог (нет такого маленького инструмента у меня); Продул вентилятор датчика воздуха салона.
6) Проверил все реле возле рулевой колонки (визуально, со снятием)- подгоревших контактов и постороннего запаха не выявил.
7) Пробовал в разъём моторчика подключать лампу (40 W), и тестер (в режиме Вольтметра). Не реагирует ни то ни другое.

Понимаю, что нужно бы подключить диагностику и посмотреть ошибки, но нет пока такой возможности.
Моторчик буду менять (здесь видел информацию, что подходят от Гольфов и Пассатов с заменой корпуса).

Вопрос к сообществу:
1) Дайте пожалуйста ссылку на электросхему климат-контроля с двигателем AWC (здесь на такой двигатель не нашёл);
2) Подскажите, что ещё можно поковырять для решения проблемы с учётом отсутствия диагностики.

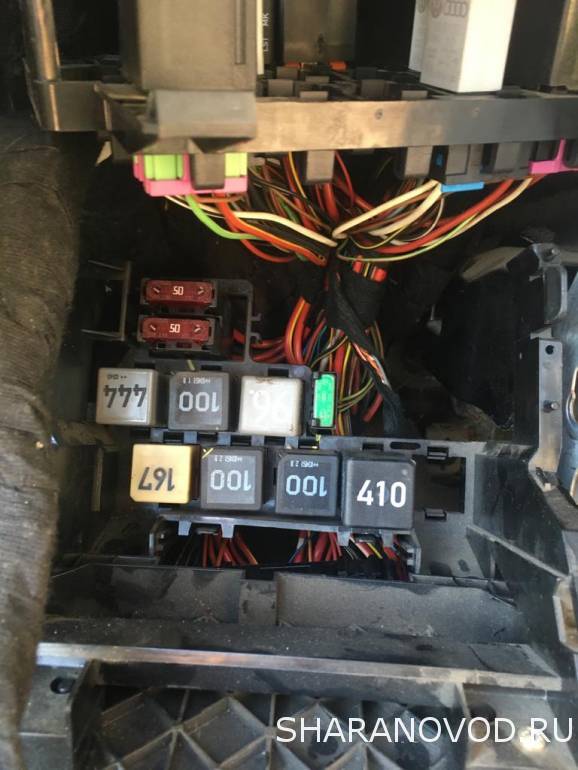

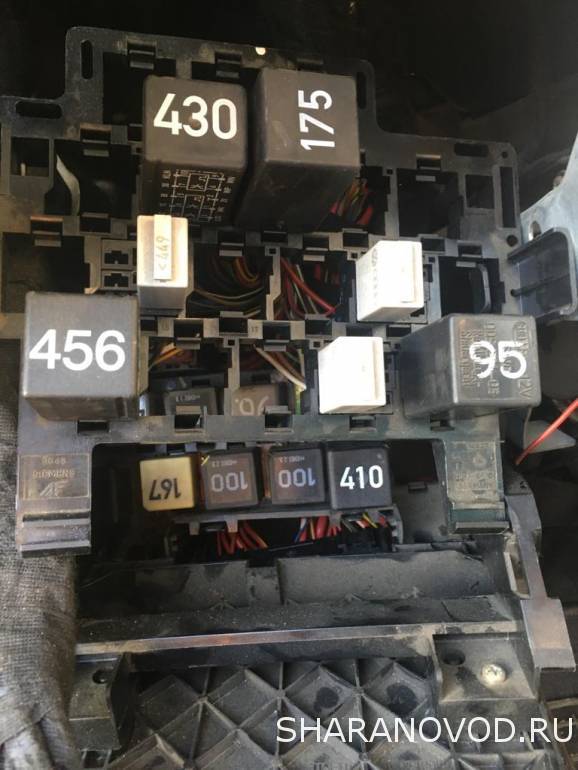

Прикладываю фото блока предохранителей.

[BLACK7]

В общем покопался.
Прочистил моторчик от графитной пыли. Процарапал ножом пространство между ламелями на коллекторе (убрал пыль оттуда).
Заменил предозранитель №22, заработало всё. Но моторчик очень натужно работает.
Вот встал выбор:
1) Починить свой моторчик (заменить коллектор и щётки) - сам не смогу (нет оборудования), т.е. надо отдавать в контору;
2) Купить на разборке (если честно вариант пока не очень нравится);
3) Купить новый неоригинал от Шарана;
4) Купить новый неоригинал от (например Гольф2, Пассат Б3). Встерчал здесь информацию, что они идентичны (сам момторчик с крыльчаткой). Кто делал так? Можете подтвердить? Просто если заказать в магазине, никто же не даст проверить совпадают они или нет.

[Power]

Ну китайский неоригинал , например Krauf, можно брать в принципе. Контора неплохая.

[11piligrim11]

я всю зиму без неё от откатал, вроде норм

Миша. У тебя бизинка. А там дирызель. Без задней печки и подогреватель присобачить некчему.

[Power]

подогреватель присобачить некчему.

во-первых современный тренд, это фен вместо задней печки)) даже для дизеля))
во вторых знаю деятельных дизелистов, которые догреватель крепили к коробке передач спереди.

[BLACK7]

Позвонил в контору по ремонту - назвали цену 4 тыс. руб.

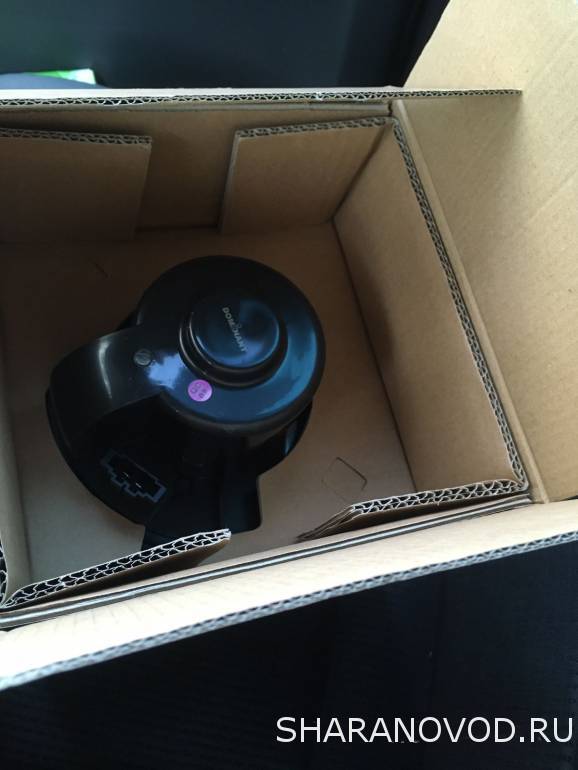

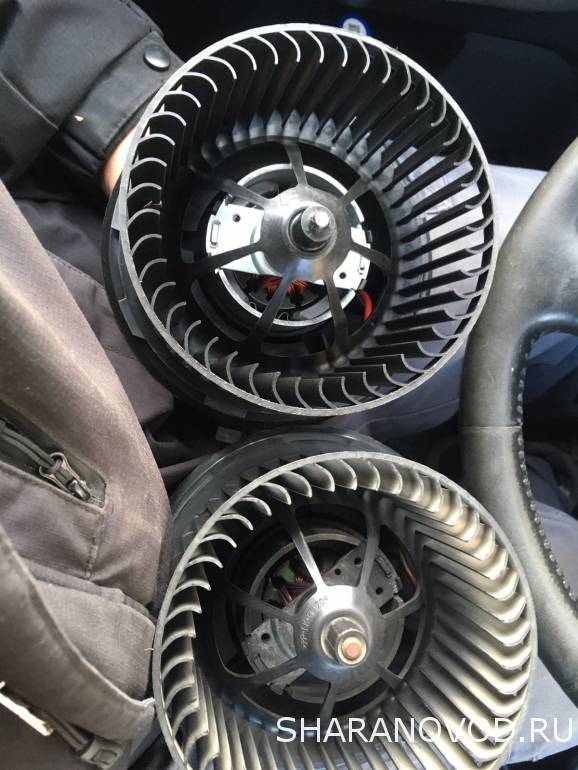

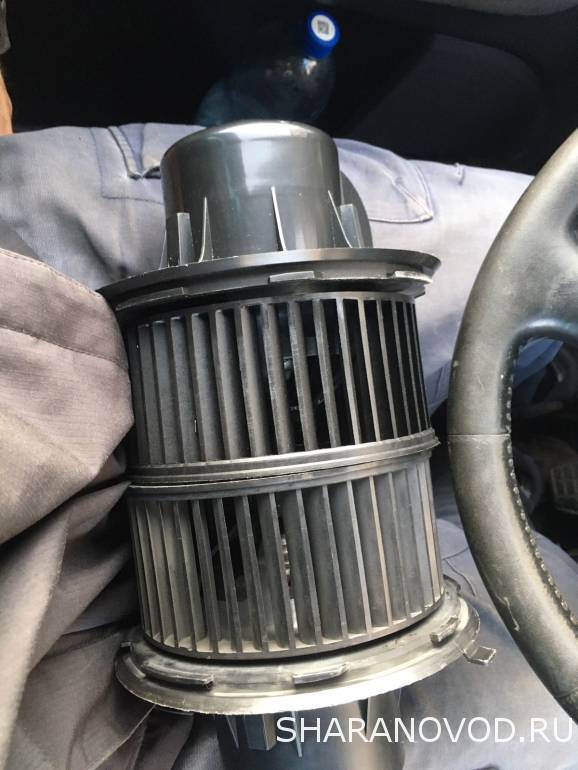

Заменил в общем моторчик печки. Взял новый "доминант".
Всё заработало.

[Nurbol]

Приветствую.
Сегодня утром увидел что не подсвечивается регулятор печки,регулятор подачи воздуха в салон и регулятор скорости.
Так же не работает кнопки включения задней печки, кондиционера и переключатель заслонки (забор воздуха с улицы или салона)
На них даже подсветки нет.
Может это связано с небольшими морозами -15,(-22)...
Но, все же куда сразу копать если что???
Может подскажите какие предохранители нужно посмотреть???

Отправлено спустя 1 час 42 минуты 50 секунд:
уточняю
регулятор переключения скорости -работает,
переключатель печки(тепло-холод) - походу то же исправен, по крайней мере, вспоминаю, что утром дуло теплым!( Но переключатель со вчера был установлен на максимум).
А вот кондей, 2ая печка, циркуляция даже не загораются (((
Подскажите куда смотреть???

здраствуйте вы нашли причину? Если нашли подскажите в чем была проблема? У меня такая же проблема

[tkachek_006]

люди, помогите с выше описанной проблемой. Все точь в точь как у меня. Может кто решил данную проблему или поделитесь схемой проводки
