Блок иммо мешает диагностике ЭБУД (двигателя)

Сообщение **Ivanushka** » 02 апр 2016, 16:05

Мужики, тут я вам мозг выносил в теме про шнурки, что у меня вдруг пропала диагностика ДВС.
Короче, сегодня я решил перепроверить всю проводку еще раз. Накачал схем из эльзы и докапался вот до чего:

С колодки диагностики провод K-line идет на блок ИММО, а уже от туда по другому проводу идет к ЭБУД и называется W-line.
Видимо блок иммо должен сам замыкать K-line и W-line.
Если блок ИММО отключить и замкнуть эти провода в колодке скрепкой, то ЭБУД диагностируется любым моим кабелем. Значит дело не в кабеле!

Но машина заводится и глохнет, пишет не получено разрешения от блока ИММО. Оно и не мудрено. Ведь он отключен.

Если же воткнуть фишку в блок ИММО, то ЭБУД не отвечает, но машина заводится и НЕ глохнет. Значит по этой W линии идет разрешение за запуск авто.

Видимо какой-то глюк или что-то в этом роде блока ИММО. Ничего в нете не могу найти. Кто сталкивался?

Да, проверил питание на фишке ИММО, все в порядке... два плюса и два минуса на месте.

Еще на блок ИММО идет шина CAN. Может в ней все дело?

Ivanushka: у меня вдруг пропала диагностика ДВС.

Точно такая проблема и у меня. Постоянно в диагностический разьем подключен мультитроник, если раньше на его мониторе я мог видеть основные параметры двигателя, то сейчас пропадают и редко появляются. Подключил шнурок и выдает , что нет ответа от ДВС и нет ответа от ИММО. С авто все нормально.
А где находится этот самый блок ИММО? может от него в проводе плохой контакт?

Ivanushka, поставь в фишке перемычку и ткни его на место. Может получится.

Ivanushka: С колодки диагностики провод K-line идет на блок ИММО, а уже от туда по другому проводу идет к ЭБУД и называется W-line.

Ivanushka.. Вы не снимали блок иммо? как удобней до него добраться? Его снять и вскрыть может там подгорели контакты реле.

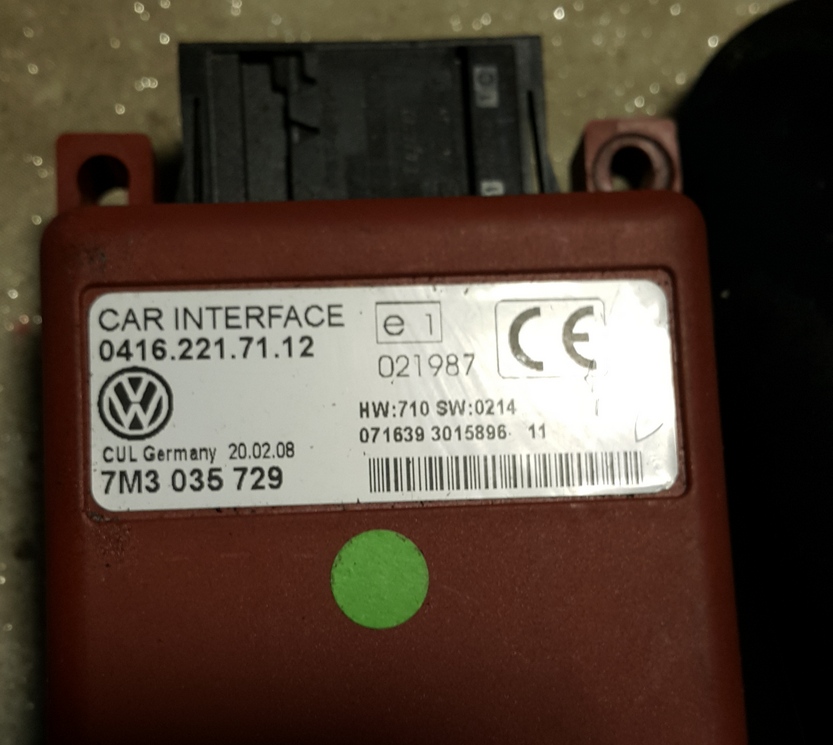

Рядом с блоком парктроника нашел вот такой блок интерфейса. Не подскажите зачем он и куда он подключается или вообще его снять?

Сообщение **Vavanych** » 06 июн 2017, 13:31

ульянеев саша, На фото выше 7M3035729 _Блок интерфейса. Из раздела Электрические детали комплекта для подключения телефона.

Vavanych: Электрические детали комплекта для подключения телефона.

Я это понимаю, что блок для подключения телефона, а как подключить телефон к этому блоку, на панели есть держатель телефона, но нет никаких контактов. Можно как то использовать этот блок????

Сообщение **Vavanych** » 06 июн 2017, 15:17

Как нет?? снизу разьём.

Сообщение **Cateika** » 06 июн 2017, 15:20

Штатные схемы подключения : viewtopic.php?p=23269#p23269
... обратить внимание на : "... с компл.телеф ...", в них присутствует блок подключения телефона. Нужен, что бы отвечать на звонки через штатную майфунку, не беря в руки мобилку...

Vavanych: Как нет?? снизу разьём.

Разьем нашел, а что толку, ответной части как подключить телефон нет!!! И не для каждого телефона эта система будет работать.
