Вследствие падения напряжения заряда АКБ и появления шумов при работе генератора пришлось его "реанимировать", да именно реанимировать, так как вскрытие показало, что требуется срочная пересадка нескольких органов.
Начнем с того что генератор 120A Bosch с партномером 0123510006 (028903025R) и его стоимость (оригинал, именно с этим партномером) по экзисту составляет 61000р, конечно есть аналоги, гораздо более дешевые, но все же.
Простые и понятные этапы я расписывать не беду, прото упомяну. Итак, поехали.
Этап 1 - демонтаж.
Для начала снимаем клеммы с аккумулятора, дабы не допустить короткого замыкания при демонтаже генератора.Затем демонтируем проводку, для этого требуется ключ на 13 (головка с трещеткой) для снятия провода с основной клеммы генератора, далее головка на 8 для снятия муфты держателя провода.

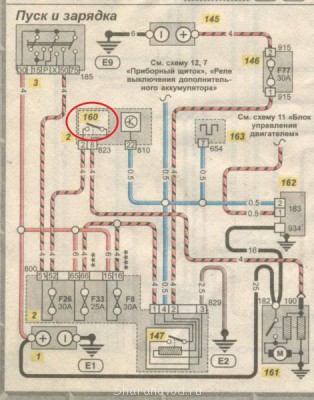

Отсоединяем разъем сигнала возбуждения.
Теперь демонтаж гены.

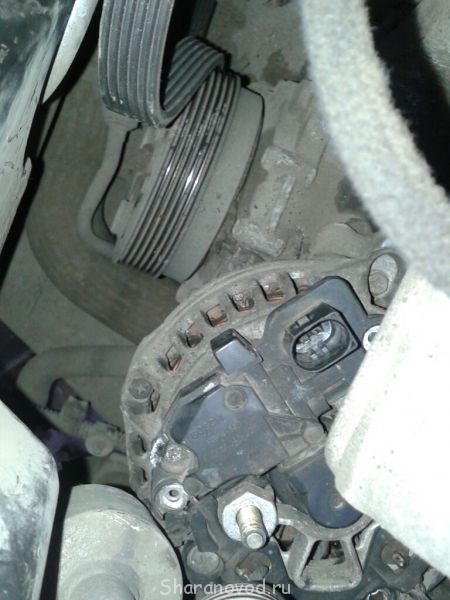

Силовой отверткой, тонкой монтировкой, или ключом на 17 отгибаем штангу ролька натяжителя, чтобы высвободить и скинуть ремень.

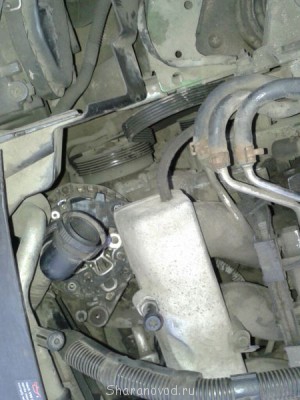

Чтобы было удобней - нужно снять корпус воздушного фильтра и выкрутить одну (ближнюю к бамперу) пластиковую оправку крепления корпуса фильтра.
Теперь нужно выкрутить 2 болта крепления генератора. Для этого потребуется трещетка с коротким удлинителем и головкой на 13. Срывать болты лучше накидным ключем,чтобы не напрягать трещетку.
Нижний болт выкручивается без удлинителя, т.к. трещетка упрется в лонжерон и не позволит его выкрутить.

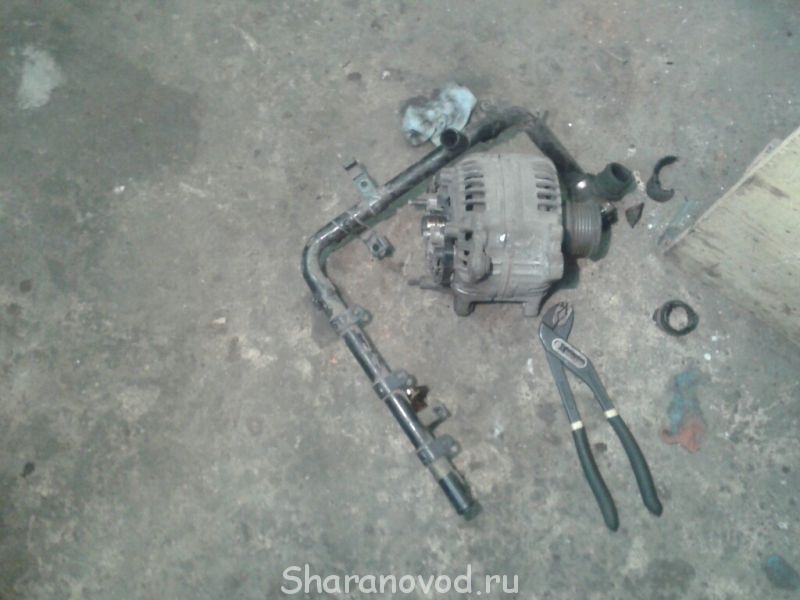

После этих несложных манипуляций генератор снимается с кронштейна, если сниматься не хочет, стоит аккуратно помочь ему монтировкой или иловой отверткой.
Этап 2 - разборка
Чтобы разобрать генератор нужно попотеть, при отсутствии спец. ключей (а я уверен что у большинства народу таковых нет, поэтому исключим их использование) здесь нам пригодятся дополнительные девайсы, готовим сразу:
1. Дрель со сверлом по металлу Ф4-5
2. Крестовая отвертка
3. Газовый ключ
4. Бита- звездочка №8
5. Головка на 24
6. Съемник для подшипников.
Это оснвные, используются доп. отвертки и прочее.

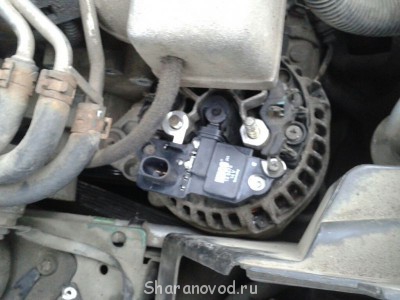

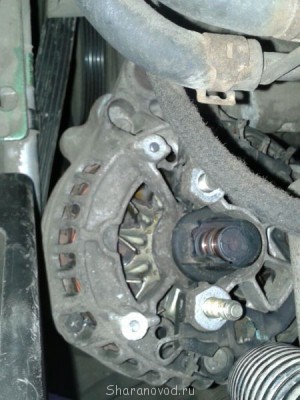

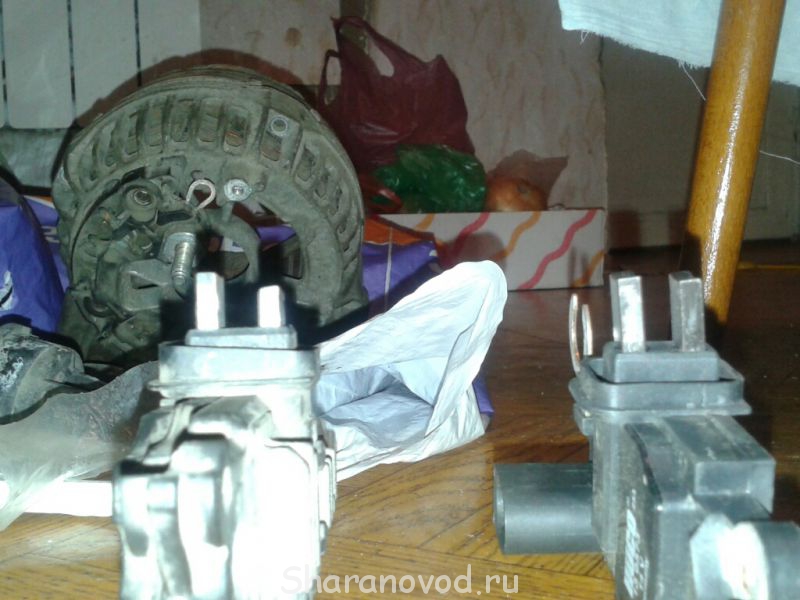

Выкручиваются винты крепления "таблетки", он же - Регулятор генератора, он же щеткодержатель. Демонтируем, оцениваем состояние - мой под замену. Щетки сильно изношены.

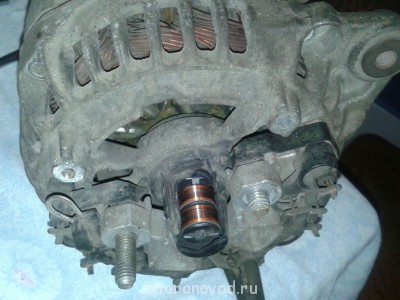

Затем выкручиваем винты и снимаем пластиковую крышку.
Следующим шагом снимаем шкив генератора - здесь нам потребуются №2,3,4 из списка приведенного выше.
Головку на 24 одеваем на гайку шкива, сквозь нее вставляем биту-звездочку №8, удерживая ключом биту - газовым ключом и головкой на 24 откручиваем гайку шкива, шким снимается без напряга.
Теперь нужно выкрутит 4 винта, расположенные под шкивом, в лучшем случае они легко открутятся крестовой отверткой.
Если не открутились и шлицы слизываются - не думайте использовать ударную отвертку - она слижет шлицы в пух и прах.
Здесь (как в моем случае, так и в большинсве) требуется дрель. Высверливаем шляпки винтов.
Следующим шагом корпус - 4 болта по периметру, выкручиваются отверткой или головкой на 8.

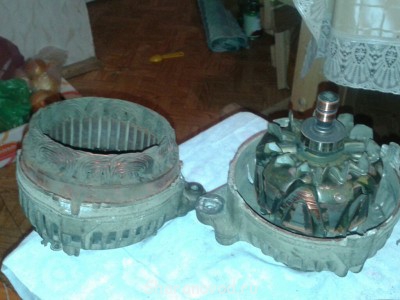

Разнимаем корпус.

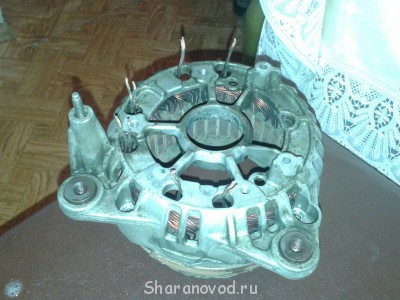

Задняя часть (с обмоткой) легко снимется, чего нельзя сказать о передней.
Все та же бита звездочка нас спасет.
Подставляем бруски под корпус генератора, вставляем биту в якорь, и осторожно стараемся выбить молотком.
!!!ВНИМАНИЕ!!!
Здесь нужна крайняя осторожность и точность удара.
Ни в коем случае не бить напрамую (без биты) по штанге якоря. Штанга с легкостью деформируется, и тогда останется собрать гену в кучу и выкинуть (или искать якорь на замену)
Если он не подался после пары ударов - заливаем место сопряжения Вдшкой, и даем постоять пару часов, затем повторяем операцию.
когда якорь снят, работаем с ним.
Здесь нам потребуется съемник. У меня не нашлось подходящего съемника и я пошел в ВАЗовский магазин вместе с якорем. Зачастую подсовывают говно вместо съемника. поэтому я зашел с фразой: "берем съемник, снимаем подшипник, потом плачу за съемник", ребята ответили - "без проблем" и выдали мне вот этот девайс:
он без проблем справился с бОльшим подшипником, поэтому было решено - Брать.
В чем особенность - очень тонкие лапки, которые без проблем подсовываются под подшипник, а расстоние для маневра не больше 4 мм - что несомненно затрудняет использование неспециализированных съемников.

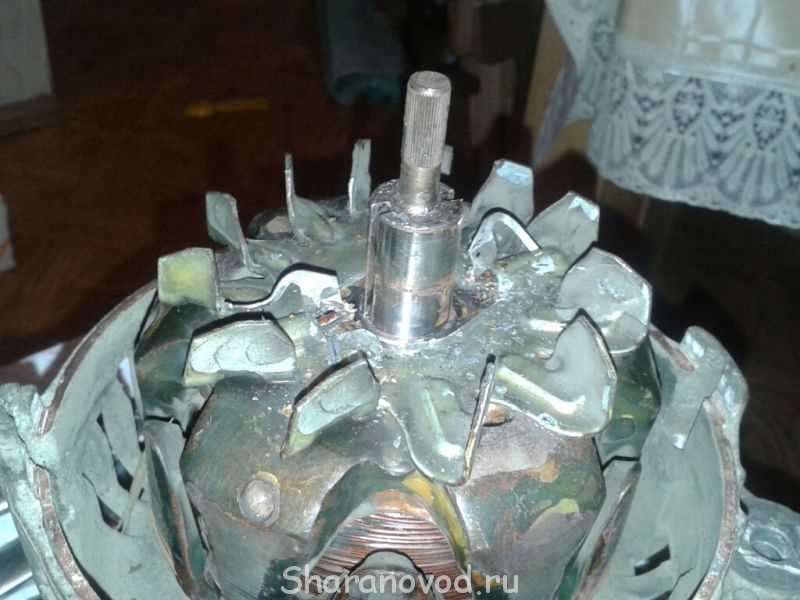

Второй подшипник тоже снимается без особых проблем.

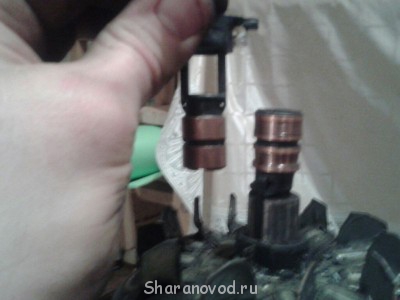

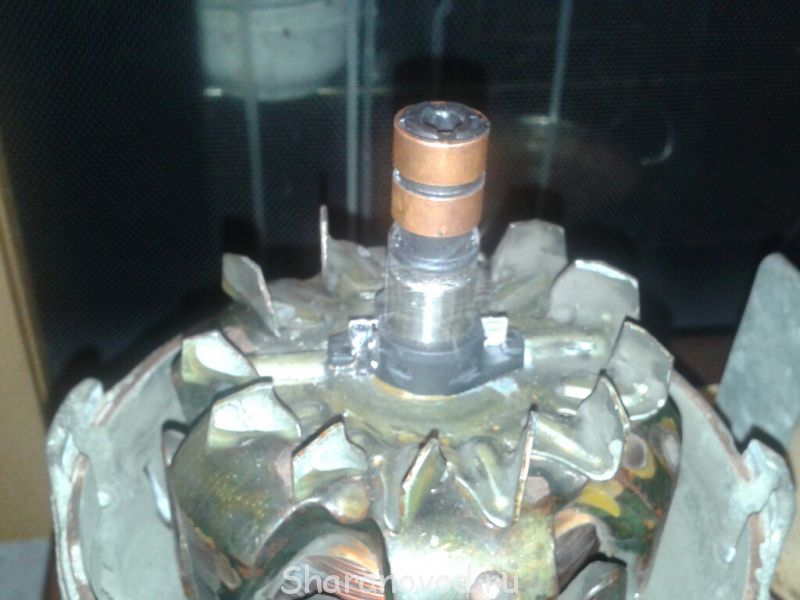

Дальше хуже, токосъемные кольца, так как они изрядно потертые, было принято решение об их замене.
Отсоединяем 2 провода в остовании от клемм токосъемника.
Далее (поначалу) я использовал отвертку, чтобы его поддеть, но отверткой я только покрошил корпус токосъемника, и вернулся все к тому же съемнику подшипников.
Подобрал борты пкороче для фиксации лапок съемника, и зацепил его за нижнее токосъемное кольцо.
Было страшно, что съемник попросту порвет медное колечко, однако съемник сработал четко, и выполнил поставленную задачу без проблем (не бойтесь щелчков - кажется что все трескается, но это звук сползающего по металлу пластика).
А вот уже демонтованный токосъемник.
Ну чтож, все разобрано. Этот этап завершен.
Этап 3 - заказ и запчастей.
Почему этот этап здесь - а не раньше - только потому что неизвестно какие детали вышли из строя, а какие нет.
Подведем итог
1. Токосъемник
2. Подшмпник передний
3. Подшипник задний
4. Щеткодержатель
Torque------63032RS------Подшипник генератора------88,25р.
Koyo------6203 2RS------Подшипник генератора------215,11р.
Huco------13 0552------Регулятор генератора------582,06р.
Ika------1 2039 0------Кольцо контактное генератора------93,12р.
Общей стоимостью 978 рублей 54 копейки. (цена варьируется взависимости от производителя деталей)
__________________________________________________
Этап 4 Сборка в обратном порядке.
Вот и пришли все необходимые запчасти
Кроме того в список добавлены винты - 4х20 потай. Так как мы их высверлили при разборке генератора. А также ролик натяжителя ремня, так как родной тоже зажужжал.
Токосъемник одевается легкими постукиваниями молотком через деревянный брусок, к нему припаиваются провода.
Малый подшипник забивается подходящей оправкой.
Большой (передний) подшипник сначала запрессовывается в корпус, а потом вместе с корпусом одевается на якорь, затяжкой гайки шкива он притягивается намертво (не забудьте дистанционную шайбу, которая там и стояла)

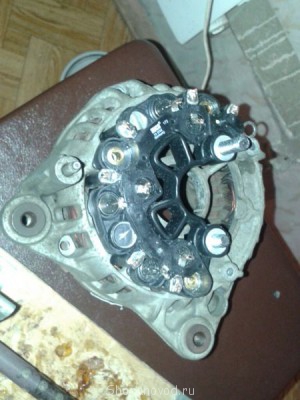

далее простая сборка корпуса и вуаля - готово!

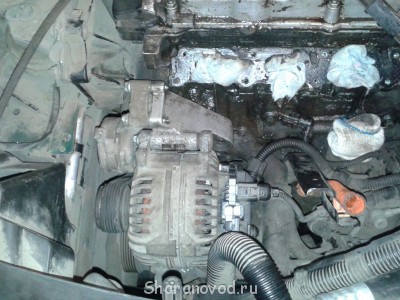

Остался последний этап - установка на место.
