Вскрытие и ремонт замка пятой двери (рестайл)

[11piligrim11]

(первоначально информация размещена на volkswagen.msk.ru автор VVVVV Cергей)

Такая картина открылась изнутри машины.



Начинаем потихоньку ломать клипсы, открывается доступ к замку



Неплохой подход к нему. Дергаем за рычажок и .... опа, все открылось. Честно скажу не знаю за что дернул, просто подергал за все подряд рукой, но оно открылось. Думаю надо просто было нажать кнопочку. Там электро открыватель.



Снимаем спокойно обшивку. Открывается вот такой вид на замок. Обратил внимание, что тяга ЦЗ почти не входит в паз рычажка. Подогнул и он встал на место. На фото белая такая





Отворачиваем три болта торксы сам замок и он у нас в руках. Далее еще три болта торкса чуть поменьше для снятия ручки. Снимаем ручку и вот она неисправность. Простая немецкая авторучка - заклинила механизм открывания. Так же было полно битого стекла в двери, но это другая история.

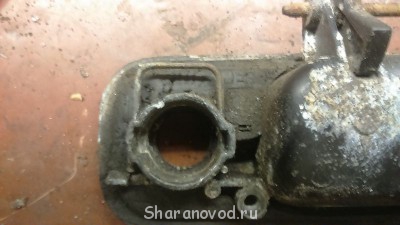

Так как у меня не работал замок и заклинила личинка его, несу его в помещение и начинаю разборку. Ключ полностью не вставлялся, поэтому шанс вынуть личинку, не поломав, стремился к нулю, но немецкие инженеры здесь постарались и дали возможность разобрать сей механизм с тыла. Вот таким инструментом все разобралось.
Снимается стопорная шайба с оси. Пружинка сама вываливается. Дальше по одной детальке все вынимается.



Сложность возможна при вытаскивании личинки. Необходимо сжать все цугалики личинки, иначе ее не вынуть. Но так как они почти все были в грязи, то они спокойненько сопротивлялись своим отжимным пружинкам. С ключом, все было бы вообще просто, но это не мой случай. Промываем личинку в любой отмывочной жидкости такие как бензин или растворитель и тп. Разрабатываем ход цугаликов. Два цугалика пришлось вынимать пассатижами и чистить уже их на 1000ой наждачке, иначе не хотели ходить свободно. Потом все это добро смазываем и собираем. У меня ключ вошел свободно после чистки-смазки и цугалики все до единого заработали. Вот так все выглядит после сборки



Далее идем в машину и собираем все обратно. Собирается не сложно. После сей описанной процедуры у меня заработал сам замок и теперь я могу закрывать и открывать машину замком задней двери, а не кнопкам в ключе.

	От модератора 11piligrim11
	добавлено в FAQ

[fujikov]

Всем привет.
Спасибо за отчёт по ремонту замка хлопушки.Очень актуально.
А если ключ вставляется,но при проворачивании,затыкается,как во что то упирается.Это тоже грязь,или личинку надо менять?
И ещё один вопрос(может сталкивались когда).Не могу найти в каталогах и соответственно не знаю как правильно назвать деталь,
которая стоит на стойке(для передней двери) и фиксирует дверь при закрывании (запорная скоба,штырь?).Ответная часть замка,
за которую "цепляется" замок при закрывании двери.
На этой детали стоит пластиковая втулка (для смягчения звука закрывания двери),она сносилась.Поменять её нельзя,хочу поменять деталь,
но не знаю как называется. Экзист не определил.Может поможете.
Спасибо,Александр.

[11piligrim11]

fujikov, Не плохо бы в профиле указать год выпуски и мотор авто. Про ответную часть замка, подобрать кембрик "термоусадка" подходящего размера, чтоб натянуть на штырь и усадить зажигалкой. На всех дверях так сделал, результатом доволен, а главное очень бюджетно.

[fujikov]

Спасибо,11piligrim11!
Машина 1999 г.,двигатель ADY 2,0.Совет классный,но всё же,как называется эта деталь?
С благодарностью,Александр.

[iluha233]

fujikov, 7M3827511A - вот тебе твоя деталька, называется пластина замка.

[Ac Andrew]

Здравствуйте! Кто знает как закрепить обшивку дверей шаран 1997

[Cateika]

...как закрепить обшивку дверей шаран 1997...

Декор.накладку поз.1, на задней двери (сетка динамика ВЧ) снимать совсем необязательно... только незабыть отсоеденить-подсоеденить колодку динамика.
Держатели пистонов могут быть оторваны от обшивки или частично надорваны. Приклеивал. Некоторые пистоны пришлось менять, подобрал в лабазе... по размерам - точно такие же, только цвет белый (у родных жёлтый... в продаже видел у нас в городе 1,5 $ штучка...)

[alexsharan]

Хочу добавить там есть скоба которая не даёт лечинке выйти. Смотрите окуратно. Без неё ручку не снять.помучелся немного её плохо видно.

[Alex67]

А как можно открыть заклинивший замок капота на шаране 2003г (рейсталинг). Ничего не получается(((

[TALON44]

А как можно открыть заклинивший замок капота на шаране 2003г (рейсталинг)
