Предистория. Заметил пару месяцев назад, что динамик в задней правой двери не играет, и раз в сто лет, причём не на кочках а по своему желанию, может заиграть.
Думал, что потерялся контакт на кроссе, который обычно ставят на каком-либо динамике и начал искать. Почему то полез в жгут от стойки в заднюю дверь, отодвинул кожух и увидел, что там один из проводов разломился. Делать было некогда, глянул туда, пока ждал человека, закрыл назад и понял, где ремонтировать.
На прошлой неделе понял, что и в левой двери динамик замолчал, играют только передние и в багажнике миды.
Раз умерли обе двери, знач болячка так сказать, на уровне конструкции. Кстати другие провода там тоже ломаются и трескаются, так что поводом лезть может быть так же нерабочий ЦЗ или стёкла. Сегодная полез делать, заодно выкладываю фотоотчёт с комментами.
Не знаю, на сколько хватит, но на годик-другой хватить должно.
Необходимые инструменты: нож, плоская тонкая отвёртка, изолента.
Дополнительно: пластиковые электрические колодки, которыми соединяют люстры в квартирах, продаются на любом закутке на базаре, где продают всё для домашней электрики: розекти, выключатели, лампочки, провода и т.д. Продаются эти пластиковые блоками по 10-15 шт. Бывают разного размера, нужен на 2-3 мм-ый провод. Ниже на фотках увидите - поймёте.
Вот наша цель
Крупным планом
Можно отсоединить кожух от двери. На двери кожух крепиться пластковой муфтой. Муфта в двери закреплена 3 защёлками. Защёлки находяться примерно на "12", "4" и "7" (циферблат часов). Защёлки нужно поддеть тонкой отвёрткой или ножом сбоку, ближе к краю и оттяшивать к чехлу. Можно попробовать сделать из стальной тонкой проволоки Г-образный крючёк и им вытягивать. Точку, в которой оттянут упор, нужно немного вытянуть из двери, чтобы упор не защёлкнулся снова и переходить к следующей защёлке.
Получаем
Но как оказалось, можно разобрать конструкцию с другой стороны гораздо легче. Там можно просто сдёрнуть чехол - он насажен на пластик с расширением.
В общем одно и то же. Но всё-таки лучше снимать чехол со стойки, т.к. если выдернуть из двери, то пластиковый "стакан", который защёлкивается в двери будет мешать работам.
Отодвинув чехол видим виновника и будущих пациентов, из-за которых откажутся работать или уже не работают другие электро-устройства.
Плохо видно - бесят сотки, как не крути сотка это сотка, фокус весь на асфальте ёмаё. За качество уж извините. В общем имеем 2 толстых провода на динамики и 5 тонких, похоже на ЦЗ. У меня нет электростёкол. У кого есть электростёкла, проводов будет больше.
Так вот у тонких проводов лопнула изоляция, из толстых один порвался совсем, второй, похоже, скоро придёт. Порванный зачищаем и соединяем колодкой.
Остальные изолируем. Я тонкие изолировал так - изолирую один, потом к нему второй. Толстые отдельно.
Проверил - работает, динамики сразу запели. Кстати, один раз при диагностике радио/CD получил ошибку про усилитель, думаю она была из-за замыкания в этом места проводов динамика между собой с лопнувшей изоляцией.
Кожухи нужно тщательно заправить назад, чтобы они легко не сдёргивались с пластика, чтобы влага не попадала во внутренности двери и кожуха.
Кстати, проблема появилась на исходе зимы, после холодов. Машина у нас с конца 2008, но эксплуатируется с лета 2009, продавец пригнал и полгода продавал, т.е. в прошлую зиму дверьми не хлопали, а в германии нет таких холодов и проводка держалась. Думаю, что первая зима в наших краях уже приговаривает это место на смерть, после второй и подавно не выживет.
Ради интереса открыл кожухи передних дверей - там жгут проводов гораздо больше, т.к. там электростёкла, зеркала с подогревом и т.д. Все провода целые без намёков на повреждения изоляции. Но главное отличие передних и задних жгутов вот какое - спереди провода идут из полости косой в полость двери. А сзади (обратите внимание на две последние фотки) провода не уходят в полость стойки, а втыкаются, как вилки в разъёмы, которые находятся в этом пластике, правда провода не вытаскиваются легко. При открытой двери провода почти внатяг, при закрытой они сильно изгибаются и надламываются из-за этого. Впереди такого не происходит, потому что провода с обоих стороны не жёстко закреплены а уходят в полости двери и крыла. Вот из-за этого сгибания провода на корню подвержены скорому уничтожению. Позже буду разбирать дверь и, возможно, стойку и этот самый разъём для всех приходящих проводов, чтобы придумать всё так, чтобы было похоже на систему спереди и исключить дальнейшие разрывы проводки в данном месте.
Совет всем владельцам шаранов, альхамбр и галаксей - проверьте данное место, это не так трудно. Тем более если у вас есть электростёкла, то при замыкании можно чё-нить спалить и попасть на большие бабки, чем колодки и изолента.
Так же хотелось бы услышать идеи и возвожные решения проблемы с изгибанием проводов в данном месте, может кто-то сталкивался с подобными проблемами в других машинах и нашли решение.
| От модератора 11piligrim11 | |
| Добавлено FAQ |

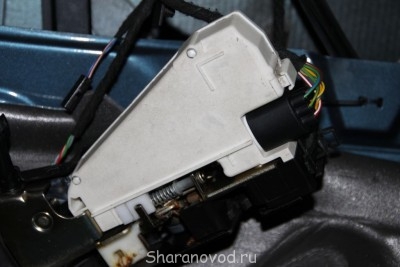

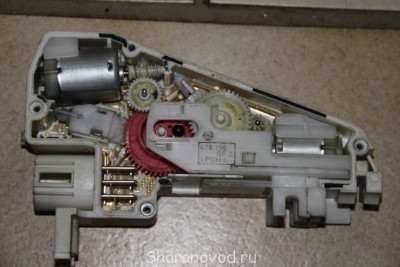

снял замок всборе электро моторы тоже всё вроде хорошо
