Фишки и разъёмы. Распиновка.

[ShaMan]

Может кому пригодится. Выписал распиновку климатконтроля дореста и рестайла. Как видно при некоторой переделки можно в дореста поставить климатконтроль от рестайлового шарана. Модераторы поправьте если не туда.

[Puzach]

Привет! Сможешь помочь! Подсоединил и не работают вентиляторы печки перед и задняя! Подскажи что поменять??

[ShaMan]

Нужно запитать реле вентеляторов от Х клеммы. Провод 3-го пина красного разъёма соеденить с 21-м пином. Вентиляторы заработают, но для полноценного внедрения нужно ещё менять датчик наружной температуры, датчик солнца, ещё перекидывать местами несколько проводов моторов заслонок и самая химия это управление заслонкой рециркуляции. Всё решаемо.

[S_Spirit]

Здравствуйте. Тоже хочу переделать на климатроник от рестайлинга. Нужную информацию найти очень сложно. А можно поподробнее насчет датчиков?

[ShaMan]

Если актуально. Датчика всего два нужно менять, наружной температуры и датчик "солнца" в салоне по центру панели. Увы ( редко здесь бываю, если интересно пиши в личные, всё подскажу

[Yurec66]

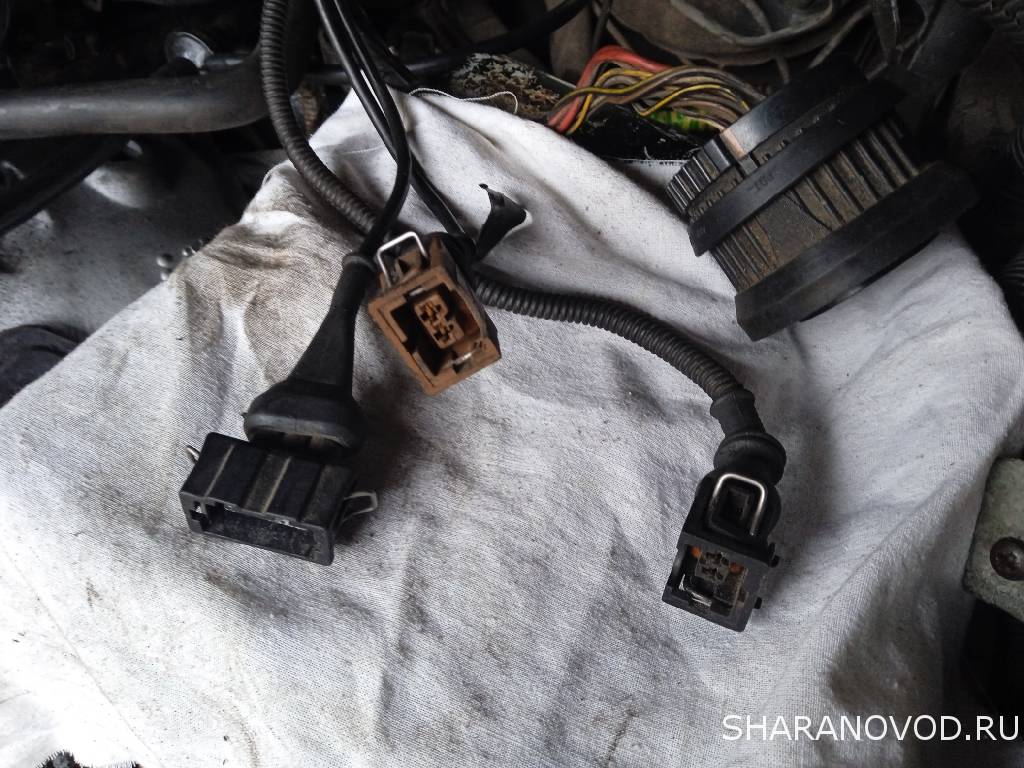

Подписал несколько фишек , а эти забыл. Подскажите, что за фишки? На одной косе с большой моторной фишкой. 3-х пиновая идет на датчик КВ. Остаются две 2-х пиновые. Одна идет на упраляющую формунку, но какая из них? И куда тогда вторая?

Наверно черная идет на датчик давления впуска, а оранжевая просто бесхозная болталась. Такое возможно?

[Cateika]

...на датчик давления впуска...

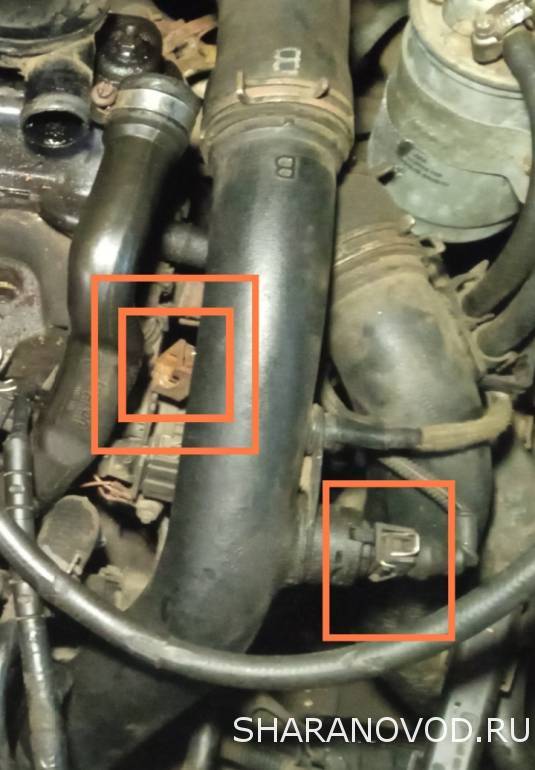

на фотке - не датчик давления впуска... это датчик температуры воздуха на впуске...
чьорный 3-контактный = ДПКВ, коричневый 2-контактный = датчик хода иглы, чьорный 2-контактный = дат. температуры вход.воздуха ...

[Yurec66]

Cateika, Все понятно,

Зы
Кстати, ты правильно подчеркнул, что нужно грамотно называть вещи своими именами.

[Biruk1]

Добрый день. Подключаю блок климата от рестайла. Встал вопрос с заслонкой рециркуляции. У меня управляется вакуумным соленоидом, а на рестайле моторчиком. Как с этим быть? Ещё всплыла проблема с индикацией обледенения на приборка (мигает одна из двух лампочек). И остался не подключенным провод на мозги двигателя. Помогите советами пожалуйста.

[Power]

мигает одна из двух лампочек

это от 0° до +4° такое. Ниже ноля будут обе гореть.

управляется вакуумным соленоидом, а на рестайле моторчиком. Как с этим быть?

поставить моторчик
