Неисправности центрального замка

[ursul]

я в этом не спец

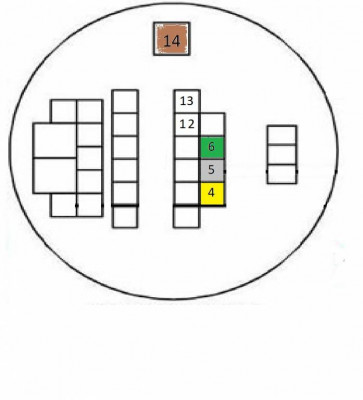

на картинке МАМА (то что в двери)
т29а/1
т29а/2
т29а/3
т29а/4 желт 0,5 S7 соединение -2-(30) в жгуте проводов центрального замка моторчик ЦЗ актюатор
т29а/5 сер 0,5 F59/1 виключатель ЦЗ set - ЗАКРИВАЕТ. подавать импульс (+)
т29а/6 зелен 0,5 F59/3 виключатель ЦЗ reset - ОТКРИВАЕТ. подавать импульс (+)
т29а/7
т29а/8
т29а/9 зелен/синий 0,5 S22 соединение -6- в жгуте проводов центрального замка моторчик ЦЗ
т29а/10 зелен/желт 0,5 81 моторчик ЦЗ
т29а/11
т29а/12 желто/синий 0,5 S23 соединение -7- в жгуте проводов центрального замка моторчик ЦЗ актюатор
т29а/13
т29а/14 коричн 2,5 105 соединение с массой -1- в жгуте проводов центрального замка мотори ЦЗ маса
т29а/15
т29а/16
т29а/17
т29а/18
т29а/19
т29а/20
т29а/21
т29а/22
т29а/23
т29а/24

у меня нет блока ЦЗ под сидушкой водителя, поетому заморочился с расписиванием вообще всех контактов блока ЦЗ и вод.двери

[Lisenok225]

спасибо буду разбираться. сигналка старая нет ни схемы ничего. выкинуть ее хочу и все.а блок у меня с f тоесть ключ просто с имо без кнопок.прикол только в том что провода с валета и идут 2 штуки один на серый второй на зеленый но закрывать не закрывает но открывает. а как серый с желто зеленым сомкнешь так закрывать начинает. гофра вся новая менял полностью. Ps - A Power он же Михаил кажется живет рядом со мной в раменском????

[ursul]

Lisenok225, не может бить что схем нет. даже если схем нет логически методом исключения

[Lisenok225]

сигналка некая анаконда года так 2003.а то и раньше.как машину купил так и была.и работала нормально потом в какойто прекрасный момент перестала закрывать .полез в дверь а там провода порезаны были и краснобелый вообще отрезан был желтозеленый с желтосиним крест нав крест. а от валета провода подключены были верно 2 провода один на серый и второй на зеленый . соединил в двери все и не закрывает открывать открывает. Кстати на ебее блоков ц.з полно у немцев и латышей с буквами f и н .

Отправлено спустя 8 минут 23 секунды:
но думаю что импульс не идет на серый .тоесть он идет но гдето обрыв или же тупо неправильно подключено

[ursul]

Lisenok225, у анаконди есть номер. есть схема. есть схема по шарану что куда включать. берешь листик и рисуешь схему шарана и свое сигналки и подключаешь по одному проводку. ничего сложного если есть работающий блок ЦЗ, т.к. дальше идут просто исполнительние механизми - моторчики, лампочки, концевики.

[Lisenok225]

у меня лежит новый старлайн 61 уже года 2.хочу ту выкинуть а эту поставить. смогу сам?не хочу ни кому отдавать. програмирование просто это мне не понятно

[ursul]

Lisenok225, от рук зависит. а так ничего сложного.

[Lisenok225]

попробую для начала разобраться тут со старой

[Power]

Если со старой разберешься, то новую поставить потом не составит проблем.

[ursul]

Lisenok225, я старую викинул (и как оказалось не зря - дорожки по одной шине погорели) и поставил с нуля старую, но свою, которая кочует уже на третью машину со мной
