Есть вопрос к спецам по диагностике

[mirok]

Да я не в той группе единичку высмотрел, там какая то память неисправностей, что ли, точно не помню. До конца ещё не разобрался с этой диагностикой, вернее сказать- вообще пока толком не разобрался , надо распечатать все эти параметры, группы, и прямо с листочков для начала смотреть, так то в машинах я в общем то соображаю, скажем далеко не ноль, да и опыт не маленький имею, и движки, и подвеску сам не раз перебирал, А вот с компом не очень пока получается, хотя уже не все так получается сильно! "Век живи, век учись"!!!

[Cateika]

037-906-025-ADY.LBL

;
; VAG-COM label file
;
; VW Corrado (50) / VW Golf/Jetta (1H) / VW Passat (3A) / VW Sharan (7M)
;
; component: Engine (#01) - ADY/AGG/AKR
;
; p/n: 037-906-025 ??
;
; includes measuring blocks
;
; This file is part of a redirection package,
; make sure you have all of the following files.
;
; 03-01.LBL
; 06-01.LBL
; 1L-01.LBL
; 6K-01.LBL
; 037-906-025-ADY.LBL (2.0l E @ 115 HP - ADY/AGG/AKR)
;
: created on 22/June/2001 by Chris Gaskell (chrisgaskell@yahoo.com)
; updated/enhanced on 13/April/2005 by Sebastian Stange (sebastian@ross-tech.com)
;
; last modification: 04/13/2005
;
; ready for VAG-COM 405.0 and above
;
; translated and corrected in Russian language 15/05/2015 by Cateika@rambler.ru
;
;---------------------------------------------------
;
; measuring block informations
;
;---------------------------------------------------
;
;
000,0,Базовые Измерения
000,1,Температура воздуха на впуске,Технические Условия: 70...160 = 4.5...72.0 -C
000,2,Напряжение батареи,Технические Условия: 115...161 = 12.0..16.5 V
000,3,Температура охлаждающей жидкости,: 120...150 = 80...110 -C
000,4,Нагрузка двигателя,Технические Условия: 25...55 = 9.75...19.5 %
000,5,Лямбда-зонд Напряжение,Технические Условия: 0...55 = 0.0...1.10 V
000,6,Лямбда-зонд (значение обучения),Технические Условия: 0...22 = 0.0...0.75 ms
000,7,Рабочий режим
000,8,Угол Дроссельной заслонки,Технические Условия: 5...14 (2.5...6.5 <-)
000,9,Время впрыска,Технические Условия: 2...4 (2...4 ms)
000,10,Обороты двигателя,Технические Условия: 23...27 (736...864 RPM)
;
001,0,Базовые Настройки (Основные настройки: дроссельной заслонки)
001,1,Об.Двиг-ля,736-864об\мин
001,2,t-C ОЖ,Спец.:80-110-C
001,3,L-зонд,Спец.:0.0-1.1V
001,4,Усл.настройки,Спец.:00000000,\n1xxxxxxx - Обнаружена неисправность\nx1xxxxxx - Сигнал с автом. трансмиссии\nxx1xxxxx - Кондиционер включен\nxxx1xxxx - Выключатель холостого хода замкнут\nxxxx1xxx - Неисправность управления лямбда-зонда\nxxxxx1xx - Открыта дроссельная заслонка\nxxxxxx1x - Двигатель заведён\nxxxxxxx1 - Температура охлаждающей жидкости ниже 80 -C
; 1xxxxxxx - Обнаружена неисправность
; x1xxxxxx - Сигнал с автом. трансмиссии
; xx1xxxxx - Кондиционер включен
; xxx1xxxx - Выключатель холостого хода замкнут
; xxxx1xxx - Неисправность управления лямбда-зонда
; xxxxx1xx - Открыта дроссельная заслонка
; xxxxxx1x - Двигатель заведён
; xxxxxxx1 - Температура охлаждающей жидкости ниже 80 -C
;
002,0,Базовые Настройки
002,1,Об. двиг-ля,736-864об\мин
002,2,Время впрыска,Тех.Усл:2-4ms
002,3,Напр.батареи,:12.0-16.5V
002,4,Темп.воздуха,Тех.Усл:15-55-C
;
003,0,Базовые Настройки
003,1,Об. двиг-ля,736-864об\мин
003,2,Нагр.двиг-ля,Спец.:9.75-19.50 %
003,3,Угол Дрос.засл,Тех.Усл:2.5-6.5<-
003,4,Раб.цикл Дрос.засл,Тех.Усл:6-21 %
;
004,0,Базовые Настройки
004,1,Об. двиг-ля,736-864об\мин
004,2,Нагр.двиг-ля,Спец.:9.75-19.50 %
004,3,Скорость авто,Тех.Усл: 0 km/h
004,4,Усл.экспл.,Спец.:01000000,\n1xxx---- - Перерасход\nx1xx---- - Холостой ход\nxx1x---- - Частичная нагрузка\nxxx1---- - Полная нагрузка
; 1xxx---- - Перерасход
; x1xx---- - Холостой ход
; xx1x---- - Частичная нагрузка
; xxx1---- - Полная нагрузка
;
005,0,Контроль дроссельной заслонки(Лямбда управления)
005,1,Об. двиг-ля,736-864об\мин
005,2,Клап.Адсорб(РЦ),Тех.Усл:7-9%
005,3,Сигн.Потреб.топ.,м/сек
005,4,Рабочий режим,Спец.:0000101x,\n1--xxxxx - Кодирование для Syncro\nx--1xxxx - Лямбда-контроль на пределе\nx--x1xxx - Лямбда управление активно\nx--xx1xx - Ошибка в памяти неисправностей\nx--xxx1x - Лямбда-зонд готов\nx--xxxx1 - Богатая смесь
; 1--xxxxx - Кодирование для Syncro
; x--1xxxx - Лямбда-контроль на пределе
; x--x1xxx - Лямбда управление активно
; x--xx1xx - Ошибка в памяти неисправностей
; x--xxx1x - Лямбда-зонд готов
; x--xxxx1 - Богатая смесь
;
006,0,Значения (Лямбда / дроссельная заслонка)
006,1,Лямбда-контр,Тех.Усл:0.00-0.75ms
006,2,Лямбда-регул,Тех.Усл:0.90-1.10
006,3,Дрос.засл(х/х),Тех.Усл:0.95-1.05
006,4,Дрос.засл(х/х),А/Транс 0.95-1.05
;
007,0,Датчик Холла
007,1,Коорд.ДатХол,57-60 или 1.0
007,2,Коорд.ДатХол,Тех.Усл:5-8
007,3,Коррекц.высоты,Тех.Усл:0.85-1.15
007,4,Рабочий режим,Спец:00000000,\n1-xx-xxx - Механическая неисправность, аварийный режим\nx-1x-xxx - Необходима Адаптация\nx-x1-xxx - Необходима Адаптация\nx-xx-1xx - Адаптация прекращается (низкое напряжение батареи)\nx-xx-x1x - Адаптация прекращается (превышено время)\nx-xx-xx1 - Выключатель холостого хода открыт (нажата педаль газа)
; 1-xx-xxx - Механическая неисправность, аварийный режим
; x-1x-xxx - Необходима Адаптация
; x-x1-xxx - Необходима Адаптация
; x-xx-1xx - Адаптация прекращается (низкое напряжение батареи)
; x-xx-x1x - Адаптация прекращается (превышено время)
; x-xx-xx1 - Выключатель холостого хода открыт (нажата педаль газа)
;
;
;---------------------------------------------------
;
; Кодирование
;
;---------------------------------------------------
;
;
C0,Блок управления двигателя - Кодирование
C1,00000 - Механическая коробка передач
C2,00001 - Автом. коробка передач
C3,00002 - Полный привод (Syncro)
;

"Бинарики" (0/1) не неисправности, это состояние на данный момент...
... ...

[mirok]

Cateika, спасибо, я уже эту ссылочку вчера нашёл, полковая тема, её я и хотел распечатать)))
Подскажи пожалуйста, А что означает, если у меня время впрыска стало больше положенного, раньше было 3.06, А сейчас 4.08, А то и 5.18, и лямбда контроль за пределы выскакивает иногда где то1.17-1.12,

[Cateika]

... время впрыска стало больше положенного ...

... ... ADY-воды, думаю, смогут подсказать конкретнее...
... ...

[Power]

Ну, лямда у меня тоже, бывает, стреляет так. За предел. Ошибок не пишет. И ладно. Я так и езжу.

Отправлено спустя 1 минуту 38 секунд:
Коллектор выпускной не потресканый? Не цокает потихоньку выпуск на разгоне?

[mirok]

Power,
Выпускной коллектор вроде живой, но у меня сама гофра на штанах на вып. коллекторе немного прогорела и от туда подсекать, сварка и гофра тоже, но руки пока не дошли, А про увеличенное время впрыска можешь что нибудь подсказать, что это значит и на что обратить внимание? Заранее спасибо

[Power]

В эти неплотности может воздух попадать. Подсасывать , как в сопло Вентури. Этот лишний воздух и дурит λ-зонд.
коэффициент лямда "бедный". Мозг обогащает смесь

[евгенгий]

3.06 мс норма.для ADY ПРОВЕРЬ ПОДАЧУ ТОПЛИВА НА ВХОДЕ В ТОПЛИВНУЮ РАМПУ.ДОЛЖНО БЫТЬ 2.8- 3.0 ЕСЛИ БОЛЬШЕ ЗАМЕНИТЬ РЕГУЛЯТОР ТОПЛИВА.И ПРОВЕРИТЬ ОБРАТКУ .дА И ПРОВЕРЬ ТОПЛИВНЫЙ НАСОС.сАНЫЧ.

[евгенгий]

Что с машиной?Сделал..............или.Саныч.

[mirok]

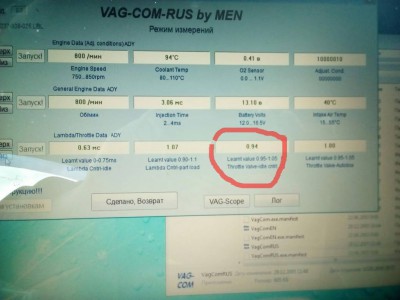

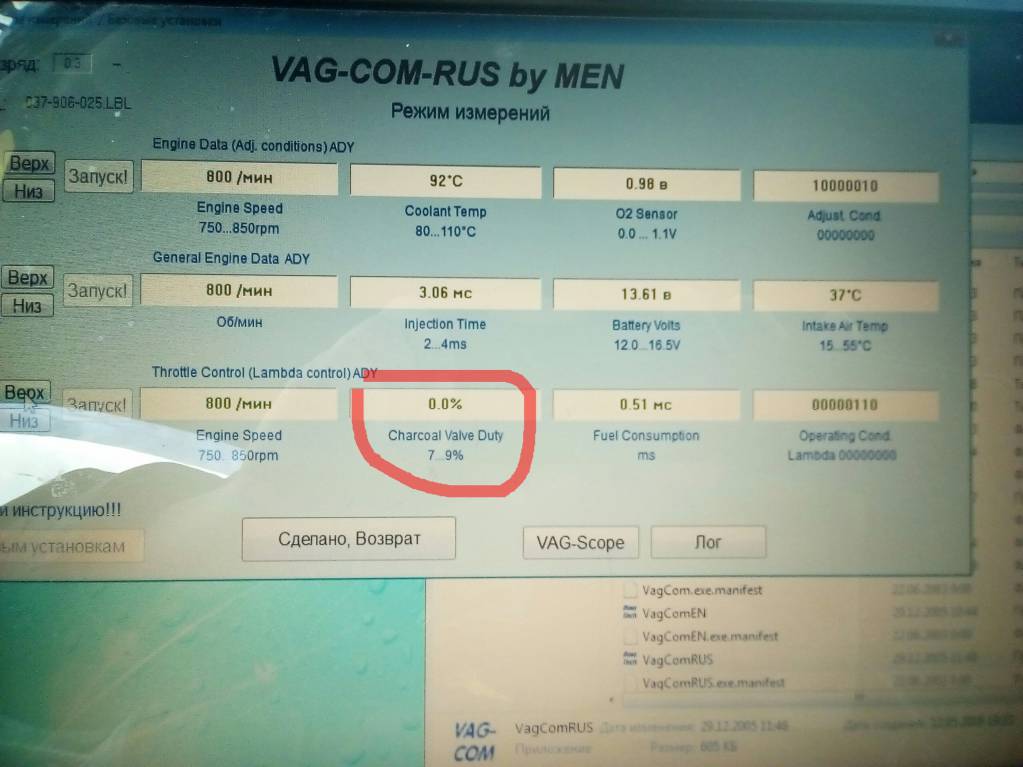

Доброго времени суток всем! Ребят! Подскажите мне в чем проблема. Сегодня решил глянуть по ваг-кому на работу машинки, и увидел один момент, вернее два. В одном что-то с дроссельной, за тех. условия заходит, вернее не хватает, но это еще пол беды, не далеко, а вот во втором с абсорбером что то не то, так как тех условия 7-9, а там 0. Что это может означать? Заранее спасибо.
