Обслуживание и ремонт трапеции дворников

[vladimir]

Ребята, привет, выручайте советом.

Провел стандартную процедуру реанимации заклинивших дворников. Снял трапецию, все смазал, собрал в обратном порядке. Дворники ходят по полной амлитуде, изначальная проблема решена.

НО:

перестал работать самый быстрый режим дворников (в этом режиме дворники выключены,возвращаются в исходное положение и перестают махать вообще)

перестало работать переключение времени задержки (рычажок на три положения сверху переключателя) сейчас время самое минимальное между махами и не увеличивается

дворники перестали махать пять раз после использования омывателя стекла, сам омыватель работает.

В остальном все штатно.


По ходу разборки-сборки встретился с двумя разъемами электрики: собственно разъем на сам мотор трапеции и разъем от форсунок омывателя. Оба вроде подсоединил нормально. Еще при съеме трапеции трапецией же зацепился за провод, который идет в салон от общего жгута электрики мотора трапеции и дернул его значительно (но не вырвал), как вариант что-то с ним не так теперь.

Из имеющихся гипотез проверил только одну - все предохранители целы.
Поделитесь мыслями, опытные форумчане. Буду также благодарен за схему электрики, если у кого есть.

Машина Sharan 2.0 TDI BRT декабря 2009

[11piligrim11]

vladimir, схемы тут: http://sharanovod.ru/viewtopic.php?f=46&t=409

[Cateika]

Добавил Базовую комплектацию с мая 2004 и ноября 2005 формат .pdf
Схемы основного эл.оборудования а\м Шаран. Замок зажиганя, освещение и всё с ним связанное, панель приборов, корректоры фар, обогрев заднего стекла и жиклеров омывателя лб\стекла, стеклоочистители пер\зад стёкол...
и т.п
(под спойлером: "Эл.схемы Базовая комплектация Рестайл. (Повтор в пдф)") ... В этом посте ...
БК_11.05 == для Sharan 2.0 TDI BRT декабря 2009.

[promalpinist]

Может кому пригодится, мой блог: https://www.drive2.ru/l/483999247184691 ... 2754449543

[miki996]

2 года как на микробе об этом знают. в FAG.но всё равно спс.

[promalpinist]

2 года как на микробе об этом знают. в FAG.но всё равно спс.

Ну не знал, сорри

[FAGUNDOS72]

Тоже постигла учесть с трапецией... тут у нас погода выкидоны делала, днем +2 с дождем, а ночью до -15... так вот, дворники з....ились ...
за все время владения Шараном - впервые с трапецией проблемы начались... постоянно читал сие ветку про все это хозяйство, и вот - НАСТУПИЛО...
дворники немного подымутся - и назад на свое место ложатся... срошно в мойку... прогрелись - заработало, но не до конца стали тереть, левый (мой) на 10 см не допер, пассажирский вообще все 20 сантимов ...
в гараже как мог залез длинной масленкой в места шарнирезации... толку мало, нужен съем и разбор - как не крути... придется Наурыз ждать ... в сервисе разбирать самому не дадут (место свободное нужно)...
присмотрел в магазах ремкомплект от Ваза, про который свыше описано... буду по ходу тавотницы мутить - как Мишаня себе замутил, за что ему большой за наводку с подробностями... как то так...

[Vofik]

Из опыта ремонта трапеций дворников разных авто,самое главное НЕ ВЫБИВАТЬ закоревшую ось!!!.Зажимать в тиски рычаг налив сверху на ось проникающей жидкости,потихоньку ,без фанатизма начинать раскачивать трапецию,по мере облегчения вращения,я закладываю монтажку в виде рычага(между зажатым рычагом и трапецией) и раскачивая потихоньку снимаю трапецию с рычага.Выбивая закоревшую ось,сломать либо деформировать шейку как два пальца...После снятия осей,чистка осей,чистка отверстия втулок с помощью металлических ёршиков,очистка места посадки резиновых колечек с последующей обязательной заменой(они выполняют роль сальников).В качестве смазки применяю Бошевскую для тормозной системы(не обтекает на жаре и не густеет на морозе)Масленки,возможно это выход,не делал,оценить не могу,хуже вряд ли будет,хотя сальники от износа вряд ли спасет.
Да,когда начинают вылетать тяги из пластиковых суставчиков,не спешите приделывать резинки и проволочки,можно либо газовой горелкой либо феном нагреть ,,уставшую,,пластиковую втулку и пальцами потихонечку надавливать края к центру уменьшая диаметр отверстия,после остывания внутрь заложить смазки и защелкнуть.

[=[Erik]=]

Тоже внедрил пресс-маслёнки в трапецию.. (фото проделанной работы под спойлером)

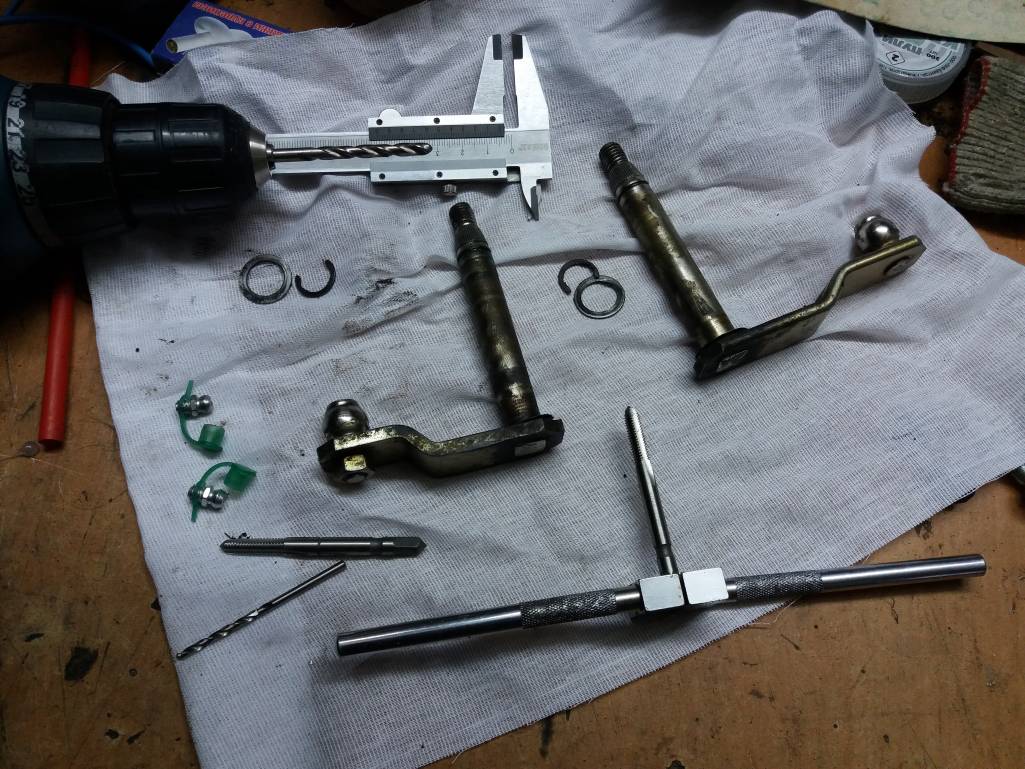

Сверло 3мм, сверло 5мм, метчики М6х1мм (черновой и чистовой)

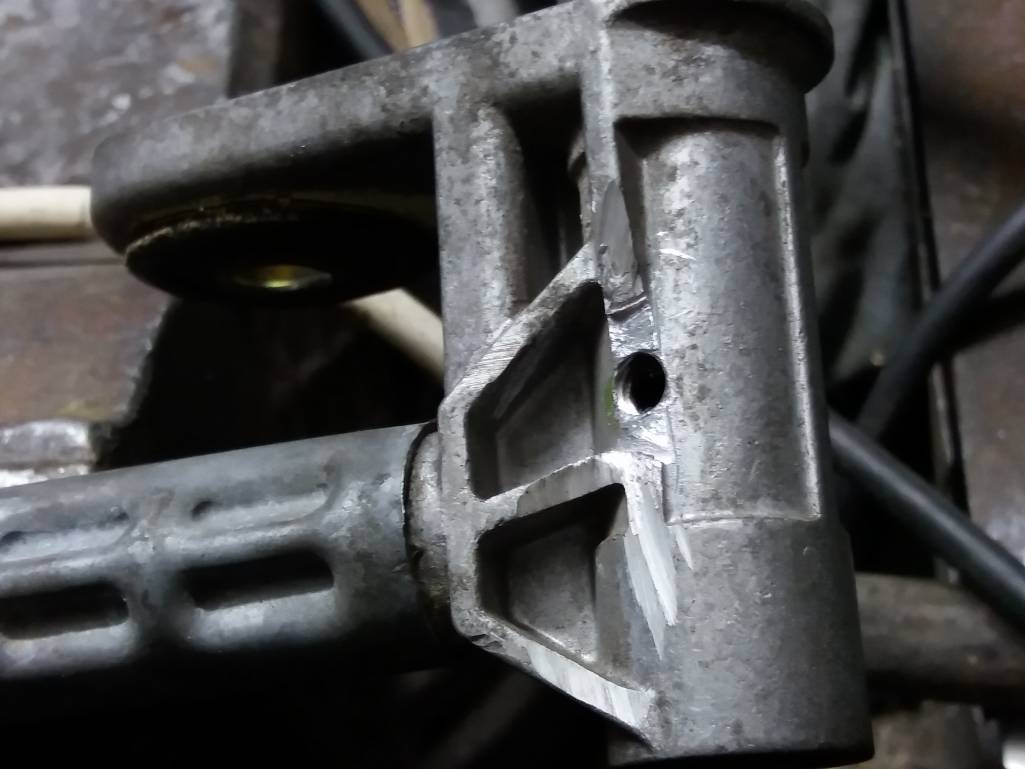

В месте внедрения маслёнок снял излишки корпуса при помощи УШМ, подправил напильником (добился ровной плоскости).

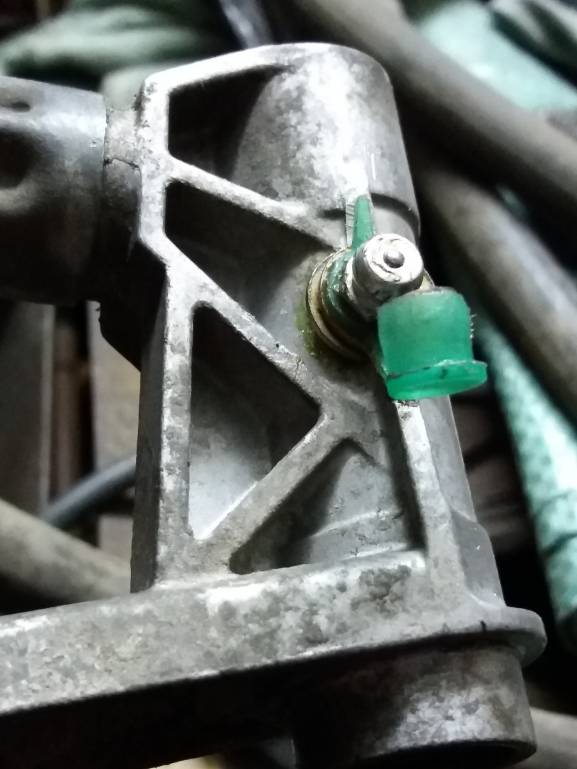

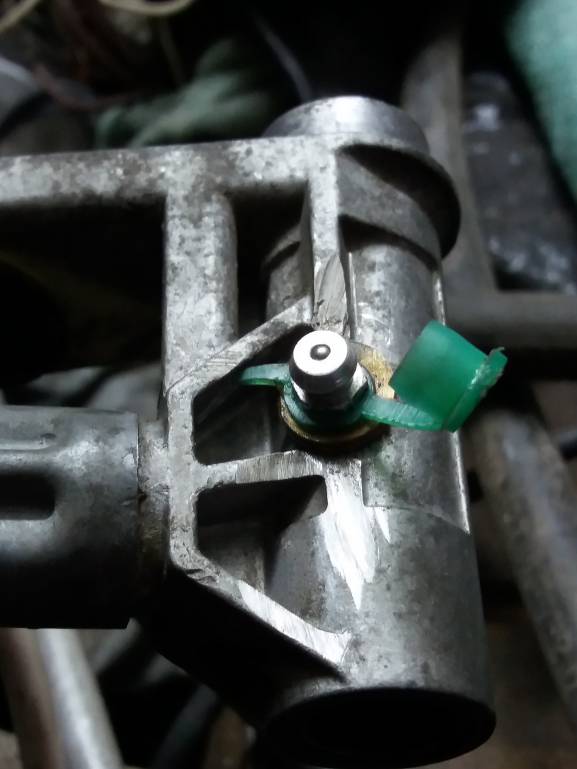

Глубину посадки маслёнок ограничил, подложив по две шайбы под маслёнки.

[youtube]https://www.youtube.com/watch?v=yG8v2ZNbdeg[/youtube]
