Активация и проверка Круиз Контроля

Сообщение **Vadomir** » 10 май 2020, 19:04

В общем все есть за исключением трубки идущей от насоса в салон, вернее есть но только половинка ее. На самом насосе не подключена. Подскажите, правильно ли что трубка на насосе подключается к той же к которой и маленькая? а второй штуцер остается свободным.

Сообщение **Vadomir** » 18 май 2020, 17:45

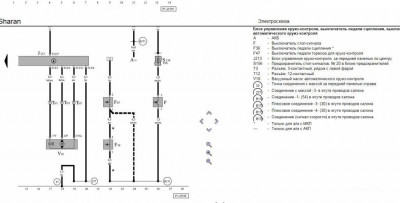

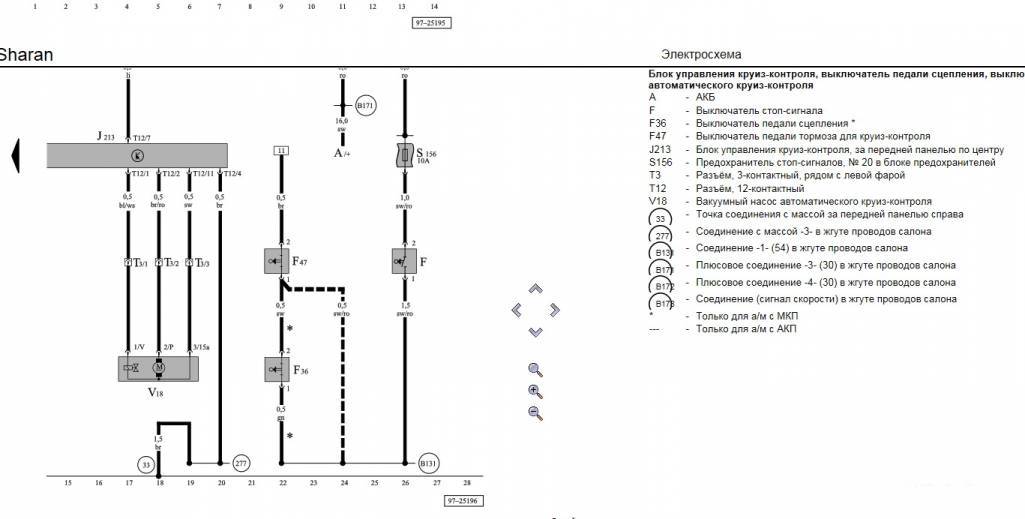

Все еще ковыряю круиз. Шаран 99г ADY. Подскажите, если следовать этой схеме то управляющий сигнал идущий на блок круиза с педалей при нажатии на тормоз выдает кратковременный импульс 12 вольт. правильно?

Почему кратковременный? Пока педаль нажата, он и выдает.

Сообщение **Vadomir** » 19 май 2020, 15:12

11piligrim11: 19 май 2020, 13:36 Почему кратковременный? Пока педаль нажата, он и выдает.

F нормально замкнутый, F47 нормально разомкнутый. при нажатии на педаль один замыкается, второй размыкается. и цепь все равно остается разомкнутой.

Сообщение **Cateika** » 19 май 2020, 22:08

Не импульс...не +12в подаётся... при нажатии на пердаль торм. размыкается соединение на массу F47, и КК отключается...
F = никакого участия в КК не принимает, он для включения стопов.
Вывод из блока КК на массу идёт через F47 и лампы стопов...

Сообщение **Vadomir** » 19 май 2020, 22:49

Cateika: 19 май 2020, 22:08 Не импульс...не +12в подаётся... при нажатии на пердаль торм. размыкается соединение на массу F47, и КК отключается...
F = никакого участия в КК не принимает, он для включения стопов.
Вывод из блока КК на массу идёт через F47 и лампы стопов...

то есть получается как бы переключение ламп стопов, правильно? при нажатии на педаль лампа отключается от круиза при помощи "F47" и подключается при помощи "F" к +12 вольт. Возможно ли что круиз не работает из за того что у меня концевик "F" срабатывает раньше чем концевик "F47" и подается временно + 12 вольт на вход круиза? будет ли работать если я отключу "1" контакт концевика "F47" от стопов и подключу его напрямую на массу ну или через сопротивление 2-3 Ом?

Сообщение **Power** » 20 май 2020, 02:06

Ой, чёт всё интереснее, и интереснее...

Сообщение **Vadomir** » 20 май 2020, 07:35

Power: 20 май 2020, 02:06 Ой, чёт всё интереснее, и интереснее...

а что делать.Круиз нужен а не работает: все цепи приходящие на модуль круиза исправны. насос, клапан, магистраль, концевик и стрекоза исправны. Вариантов осталось мало: неисправен сам модуль круиза, на входы круиза приходят "неправильные" сигналы.

Доброй ночи дорогие шарановоды. У меня вопрос по круизу, на колодке стрекозы нет + вообще. Кнопки круиза работают, нужна схема куда идут от стрекозы. Напомню это переделка на механику с автомата.

Сообщение **Power** » 31 май 2024, 14:27

Артем 29, в соседней теме выложены наверное все схемы по нашиим машинкам.
