ТНВД не сосает соляру из бака

Сообщение **Andrew_drv** » 14 июл 2019, 14:40

Cateika: 13 июл 2019, 07:51 Почему отсутствует подача напряжения на клапан (?)...

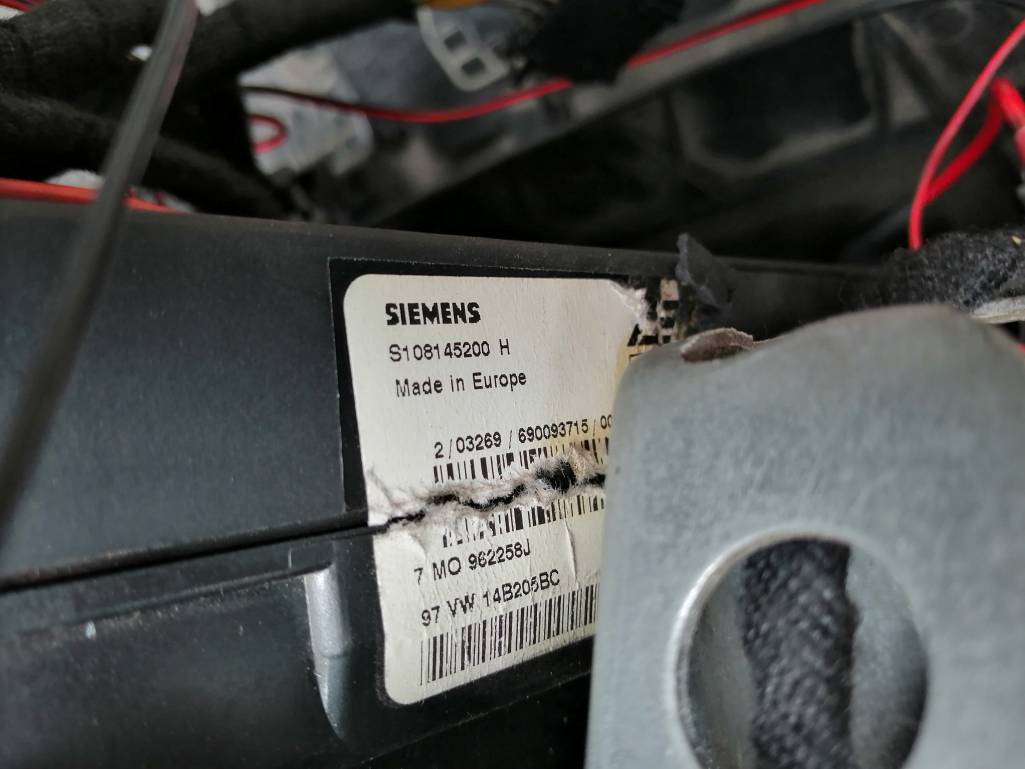

Наверное проводка, разъёмы. Под капотом пытался установить путь прохождения бело-черного провода (питание N109), идет через 2 разьема, но место входа в блок предохранителей ( или ЭБУД) не нашел. Кстати, к чему подключен повод питания клапана N109 и где и какое питание должно быть подключено к ЭБУД ( Siemens S1081 45200 H)

Отправлено спустя 8 минут 9 секунд:
И еще одно интересное наблюдение. Если при заводке двигателя на панели приборов не вспыхнет значек свечей накала (иногда случается), то двигатель не заведётся

Сообщение **Power** » 14 июл 2019, 14:58

Andrew_drv: 14 июл 2019, 14:48 И еще одно интересное наблюдение. Если при заводке двигателя на панели приборов не вспыхнет значек свечей накала (иногда случается), то двигатель не заведётся

Так надо было с этого начинать.
Реле под номером 109 надо пропаять, или заменить. Дальше смотреть уже.

Сообщение **Cateika** » 14 июл 2019, 15:23

Andrew_drv: 14 июл 2019, 14:48 какое питание должно быть подключено к ЭБУД ( Siemens S1081 45200 H)

ЭБУД !!!???... (Электронный Блок Управления Двигателя)...Какой это ЭБУД !!!... Это Многофункциональный блок управления ЦЗ, сигнализации, освещения, функции комфорта и пр. пр. пр. ... к управлению мотором = никаким боком !!!

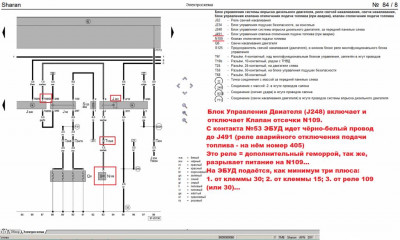

N109_00.pdf: (320.14 КБ) 739 скачиваний

Сообщение **Andrew_drv** » 14 июл 2019, 15:56

А есть возможность скачать документ полностью, из которого взят фрагмент "N109_00.pdf". Заранее благодарен.

Сообщение **Cateika** » 14 июл 2019, 16:04

Andrew_drv: 14 июл 2019, 15:56 А есть возможность скачать документ полностью...

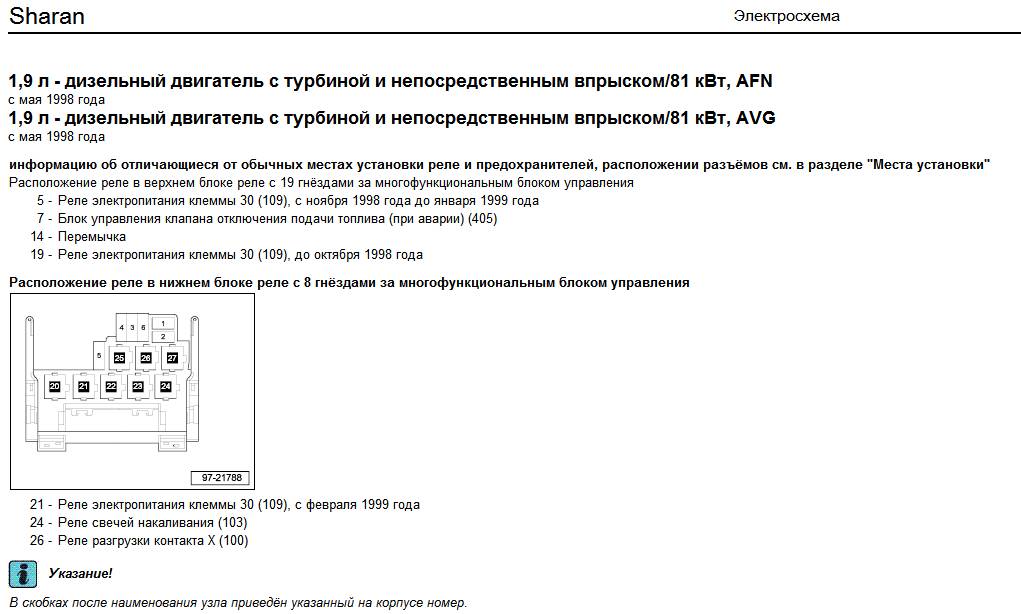

Конечно есть... Тема "Электрические схемы"... Выбираете код мотора и год выпуска...

ЗЫ. Есть нарекания - не получаеся открыть картинки на сайте... блокирует антивирус...блокирует браузер и пр. неприятности... т.ч. если что, vpn - в помощь...

Сообщение **Andrew_drv** » 14 июл 2019, 18:57

Файл недоступен

нужен VPN

Сообщение **Cateika** » 14 июл 2019, 19:59

Andrew_drv: 14 июл 2019, 18:57 Файл недоступен

ОК, "перепедаливаю" в ".PDF" и ложу на местный ресурс... Ессно, в другом посте, т.к. редактировать первый пост = нет воможности, т.к. "превышен лимит загруженных файлов"... Но, всё равно - в теме "Электрические схемы"...

ЗЫ. ... о, уже и код двигателя нашёлся...

Сообщение **Andrew_drv** » 15 июл 2019, 12:53

Дополнение к предистории. Когда не заводился двигатель, по рекомендации знакомых прыснул полиролью для панели приборов Plak в воздуховод двигателя, аккурат в ДРМВ

. Возможно после этого двигатель потерял мощность ( перешёл в аварийный режим)?

Сообщение **Vano** » 15 июл 2019, 14:35

Andrew_drv, таки комп. диагностику заделать надо б до всех манипуляций описаных выше! Я тоже в подобной ситуации метался методами тыка от чего клап отсечки срабатывает, а диагностика и толковый электрик + 20 американских мертвых президентов с успехом нашли прогнившую проводку перед 109 реле и устранили неисправность!

Сообщение **Andrew_drv** » 15 июл 2019, 15:25

Andrew_drv: 14 июл 2019, 14:48 диагностика и толковый электрик + 20 американских мертвых президентов с успехом нашли прогнившую проводку перед 109 реле и устранили неисправность!

20$ не проблема, а толкового электрика нету

. Кагбэ делали диагностику (я при этом не присутствовал) и сказали что были только 2 ошибки - клапан отсечки и ABS ( это другая история ).

Отправлено спустя 12 минут 32 секунды:

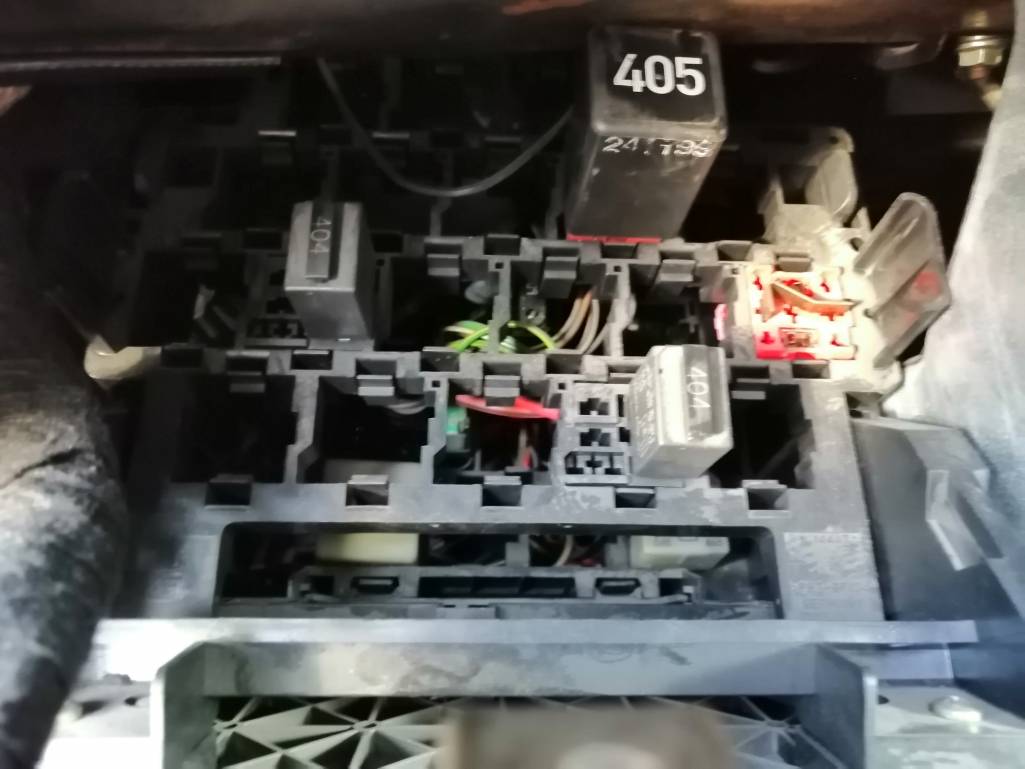

Прошу не забрасывать меня тапками, но где размещено реле 109 - ниже моё фото
