Капает из под крышки на ТНВД AFN

[31rus]

я если что то делаю под капотом на морозе ложу под капот обогреватель бытовой,маленький,который дует. рукам тепло

[Cateika]

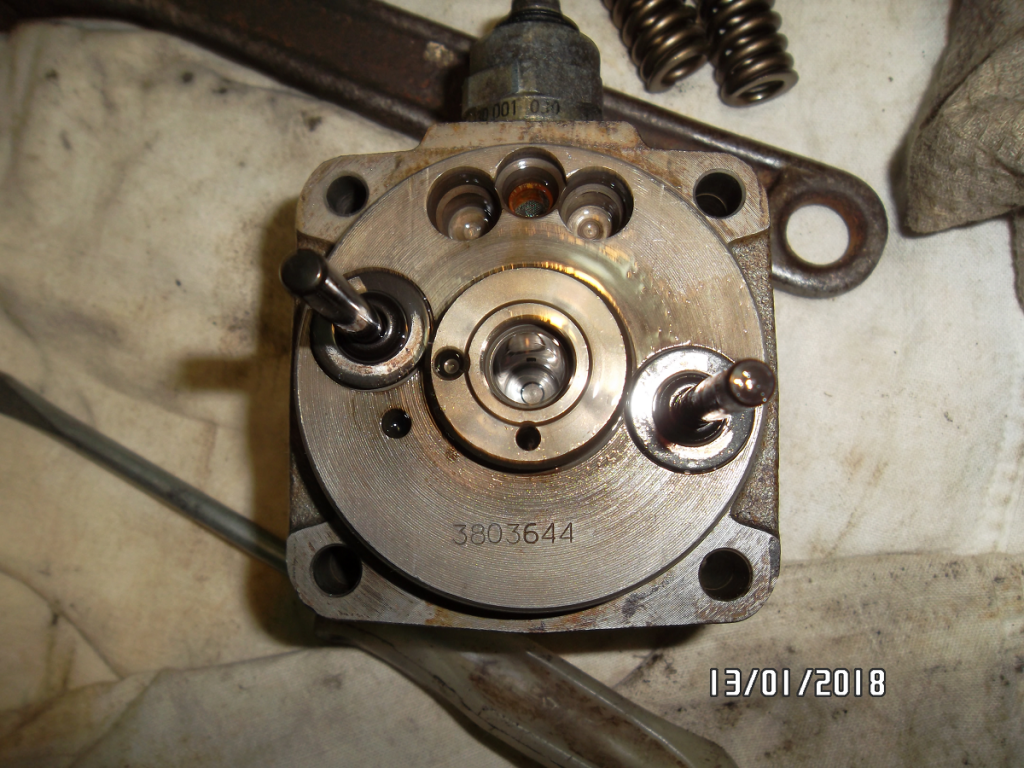

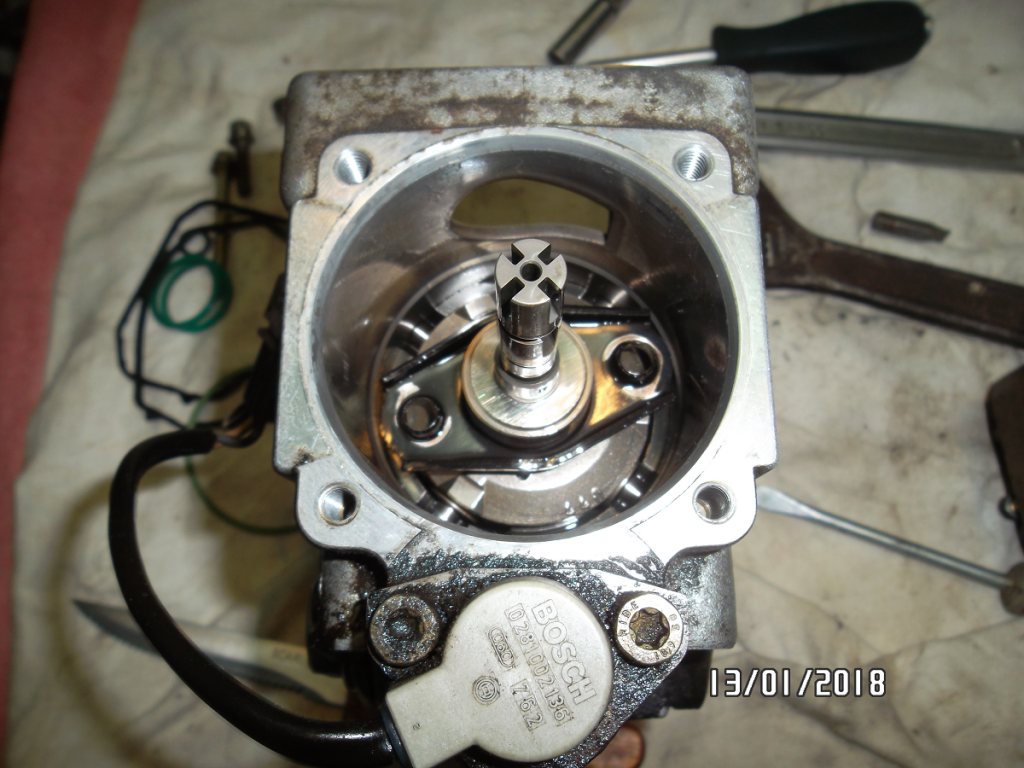

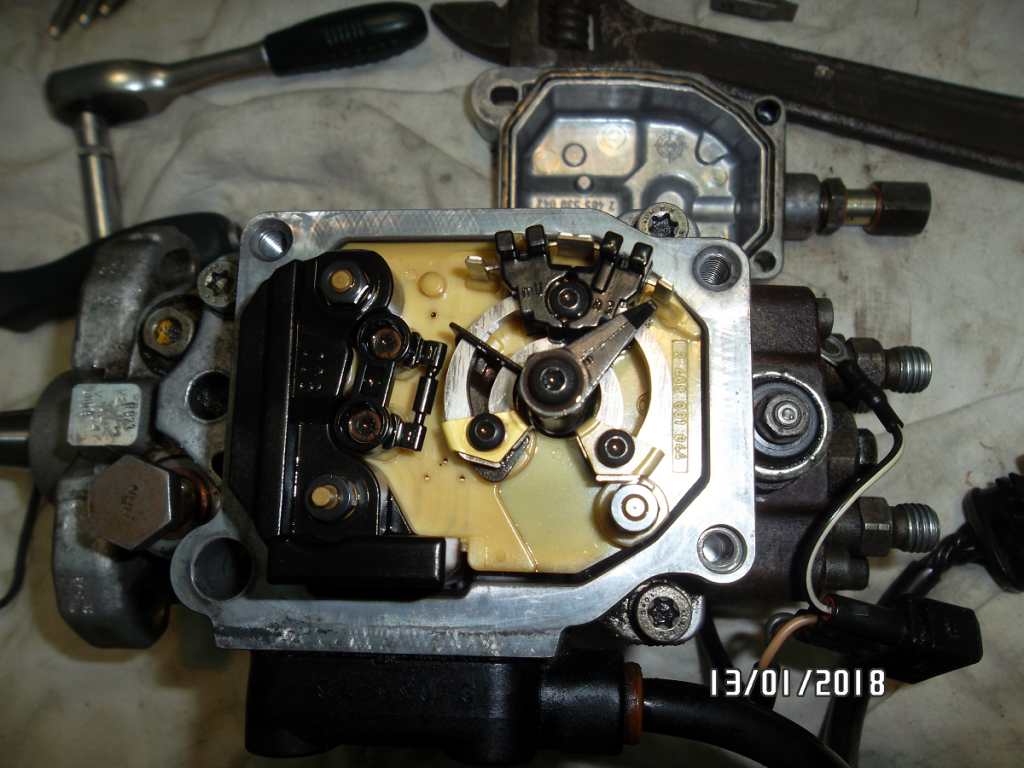

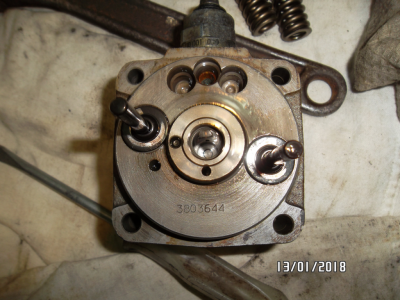

Немного по разборке...

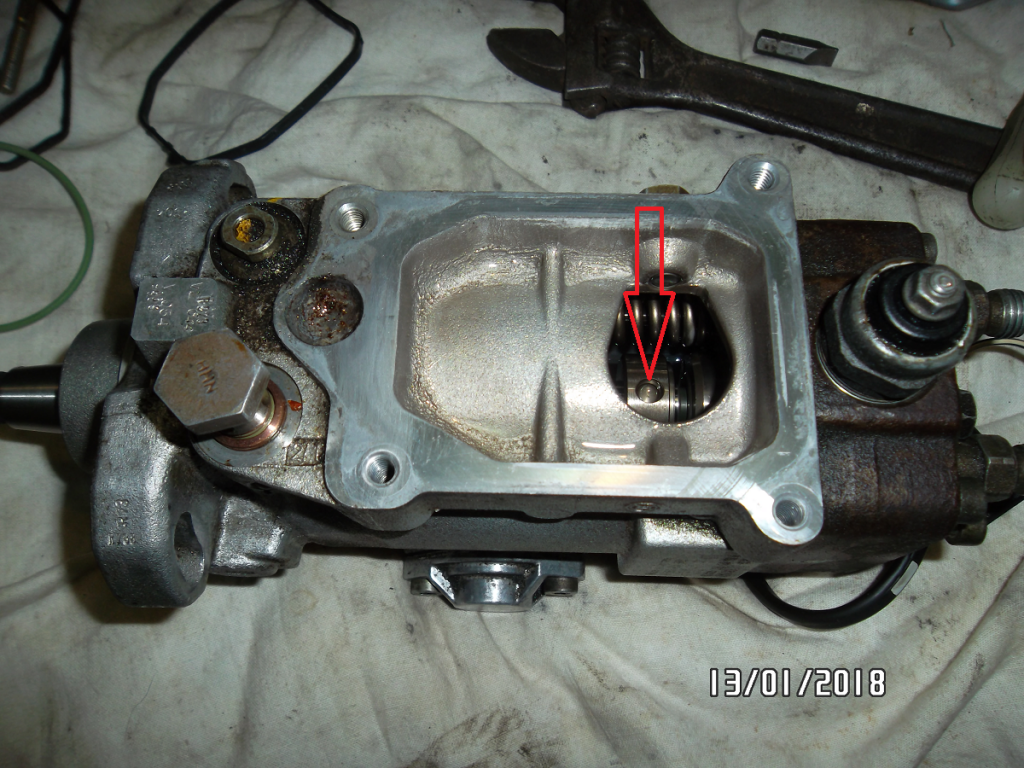

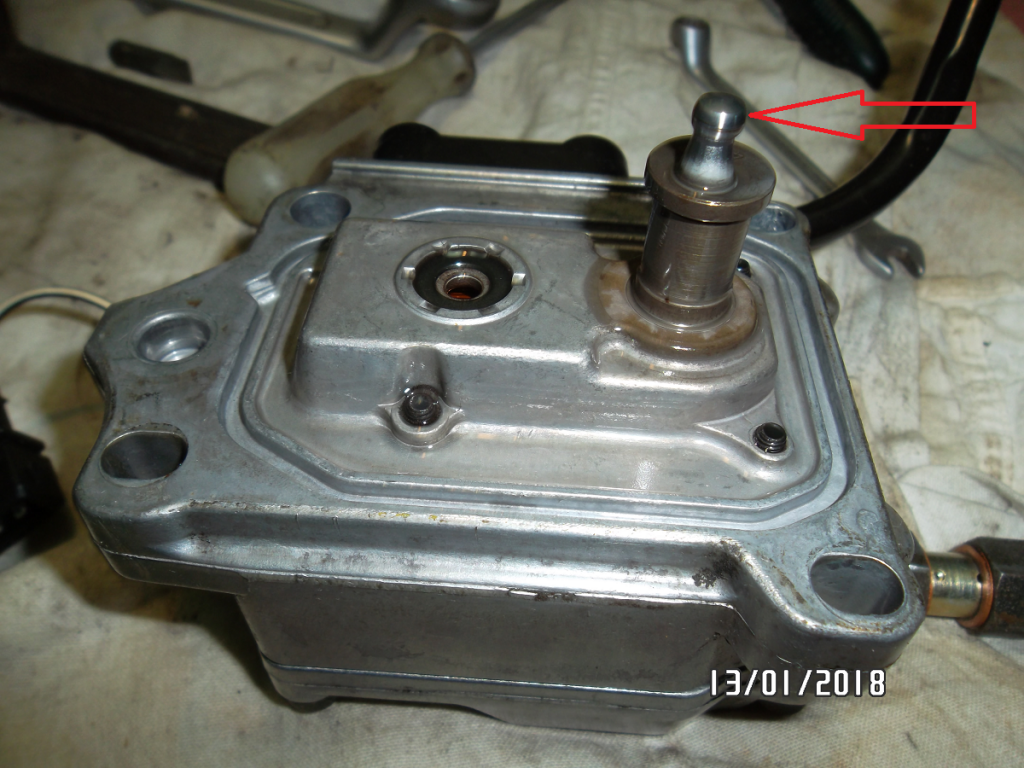

...важно, умудрится попасть штифтом дозатора в отверстие шайбы на плунжере...

...она очень легко может двигаться... в общем то, уверенно посадил изнутри, со снятым корпусом плунжера, а пунжер устанавливал, после установки головы...

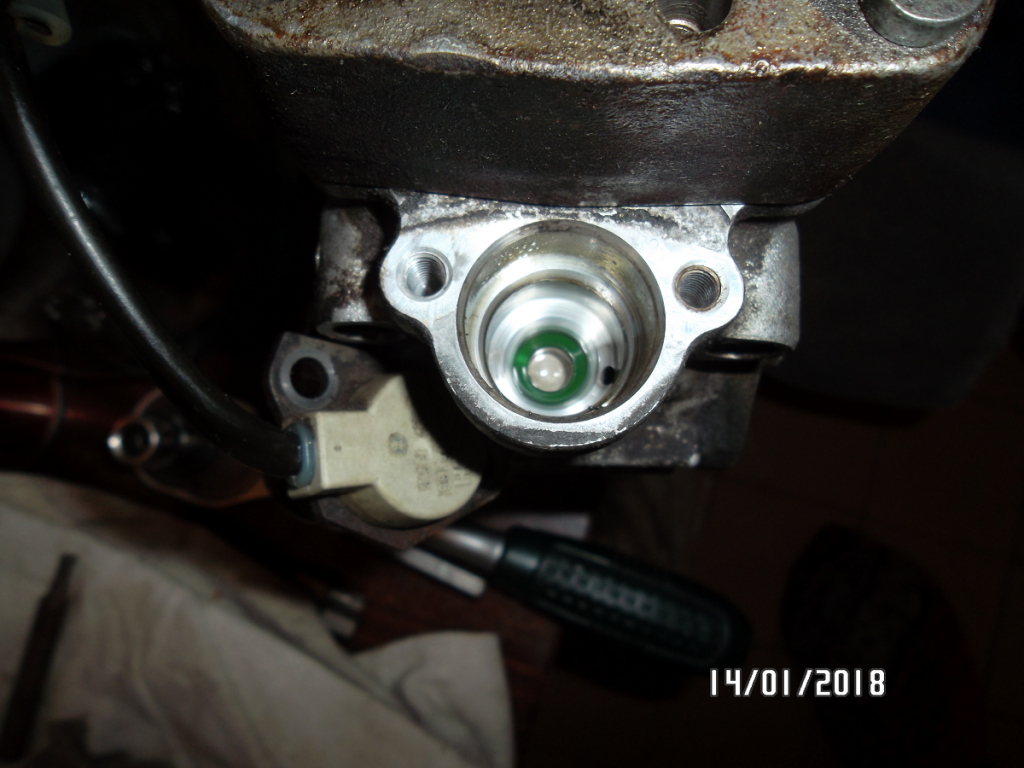

...снимать-ставить плунжер в вертикальном положении...
в горизонтальном - всё по вывалилось... пружины, волновая шайба, ролики и пр. :)

... клапан УОВ, N108...

Отправлено спустя 16 минут 38 секунд:
Ремкомплект на ТНВД с электронным управлением 2 467 010 003
http://vwts.ru/forum/index.php?showtopic=208831

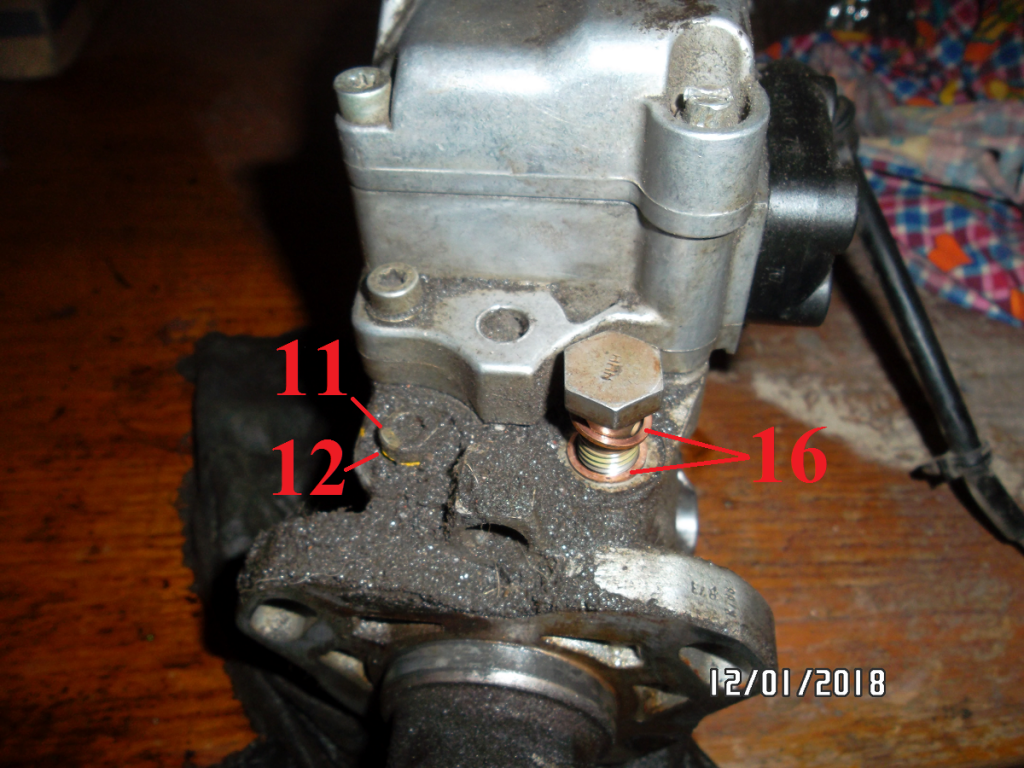

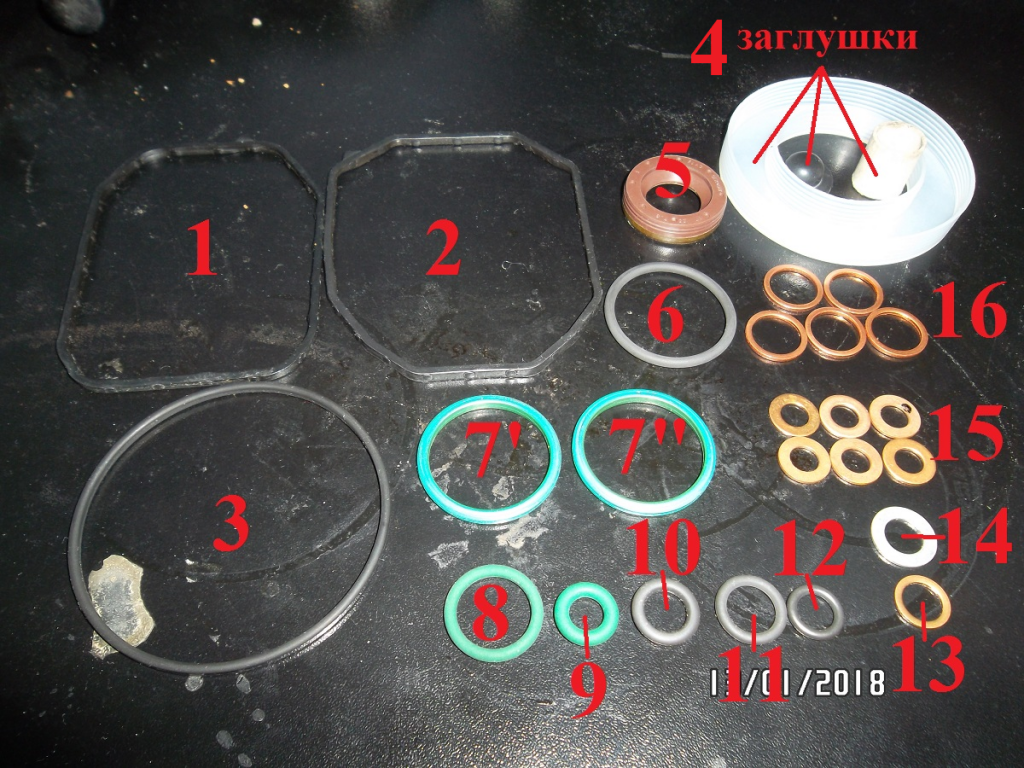

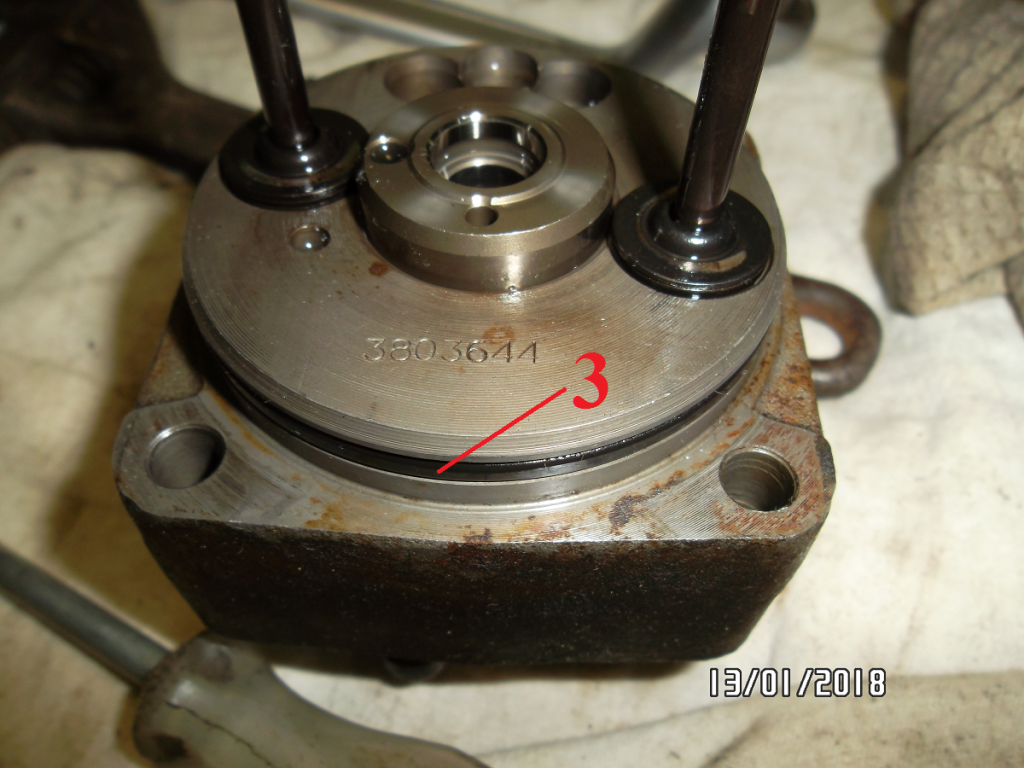

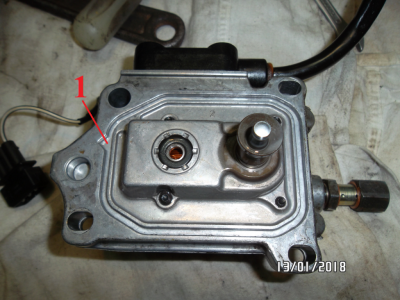

Номера прокладок, уплотнений и пр.:

1 = 1 460 206 305
2 = 1 461 015 303
3 = 2 460 210 012
6 = 1 460 210 349
7 = 2 460 223 001
8 = 1 280 210 800
9 = 1 280 210 801
10 = 1 460 210 006
11 = 1 460 225 082
12 = 1 460 225 081
13 = 1 460 105 306
14 = 1 460 105 307
15 = 1 460 105 305
16 = 2 916 710 607

4 = Заглушки (по сути, не нужны )
5 = Сальник вала ТНВД. В ремкомплект НЕ ВХОДИТ !!! (вскрытие показало размер 20 Х 31 Х 7,3 = Bosch 9461615373, FLAG 81 0889)

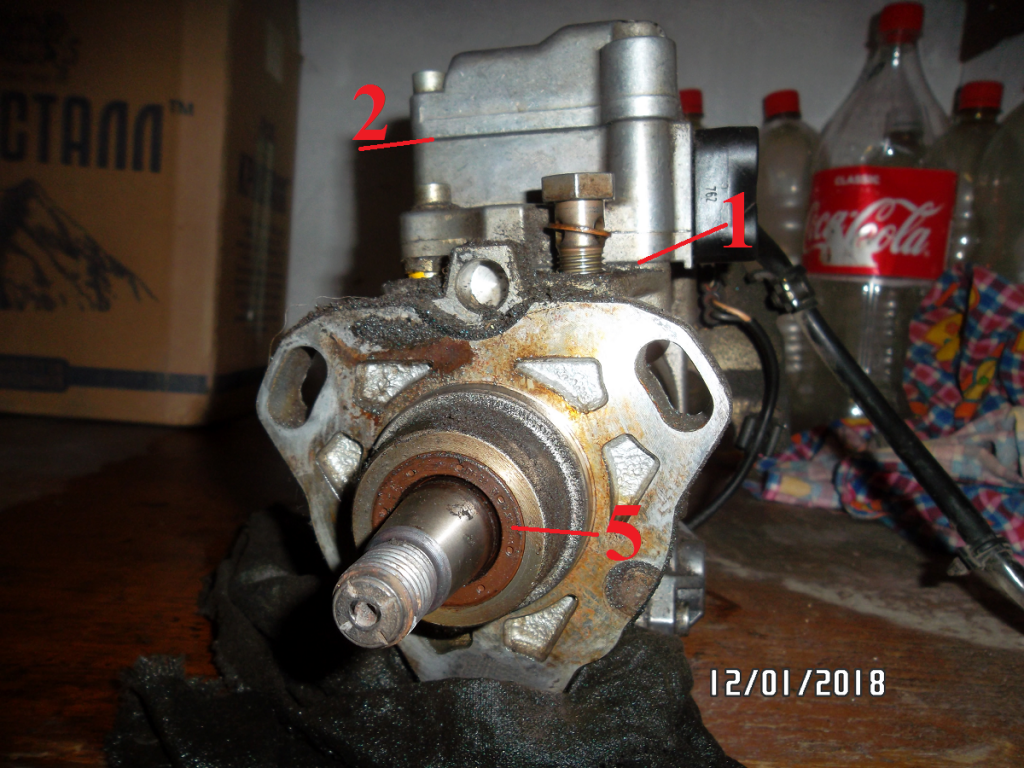

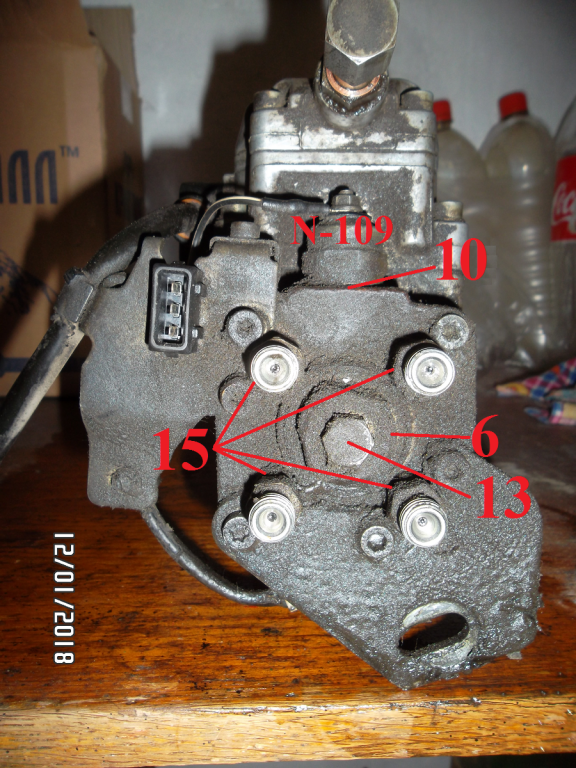

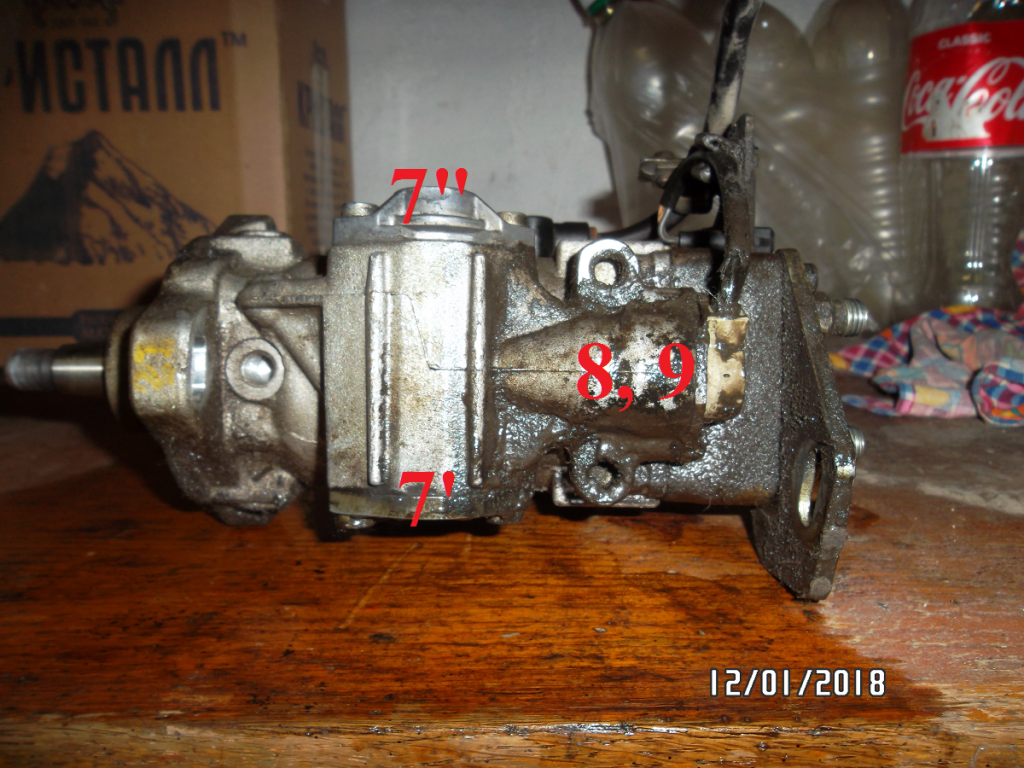

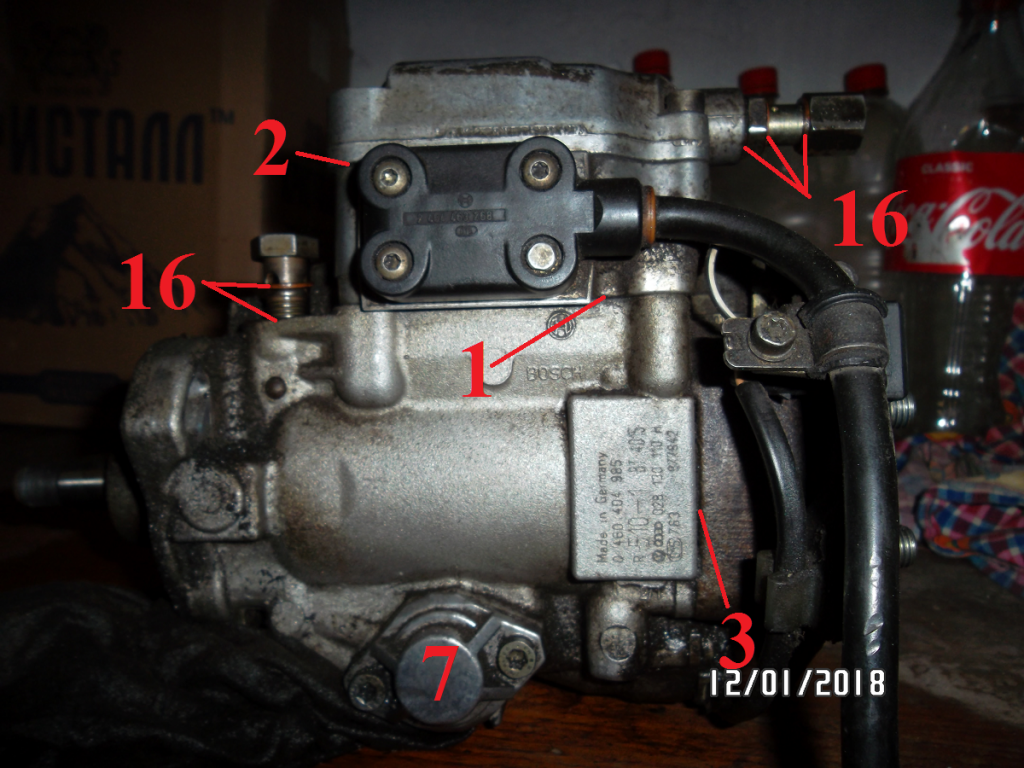

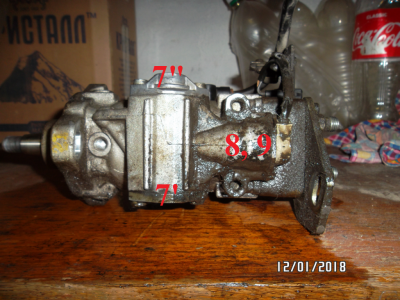

Что-куда и для чего:(ч.1)

Отправлено спустя 3 минуты 29 секунд:

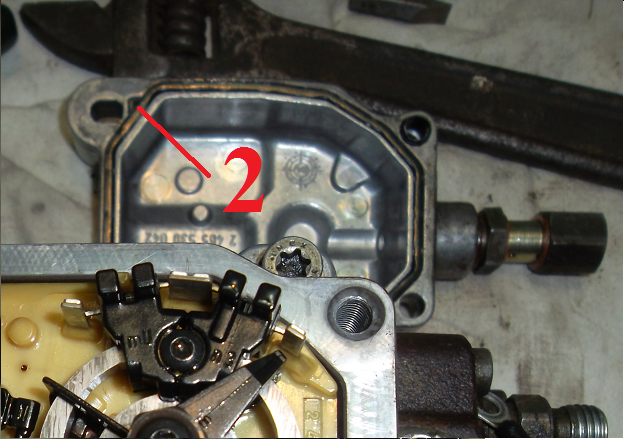

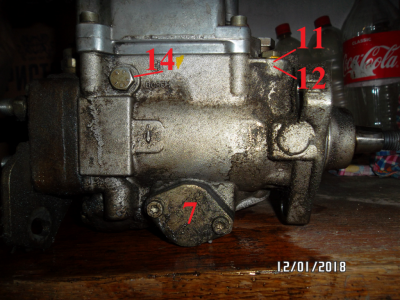

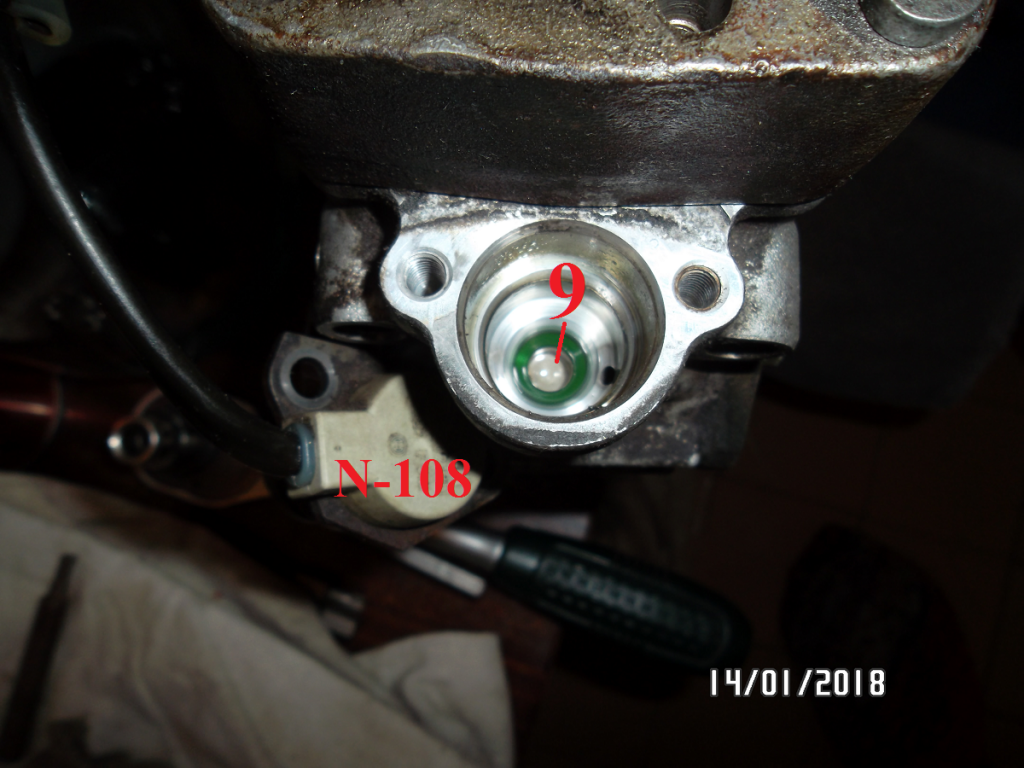

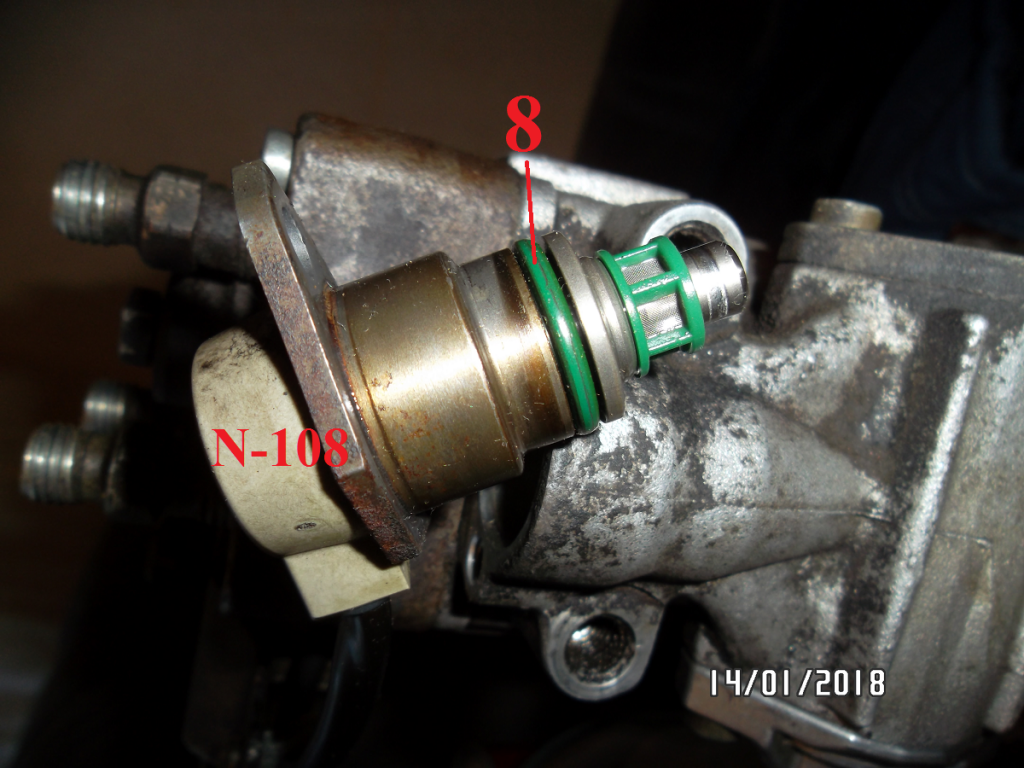

Что-куда и для чего:(ч.2)

[Cateika]

Когда снял решил не мучатся в поисках оригинального ключа

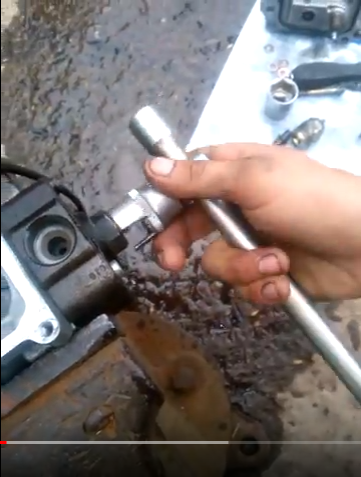

Подсмотрел такое решение... будет время, попробую замутить, немного по другому...

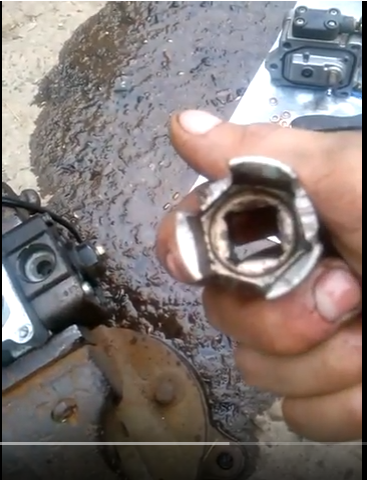

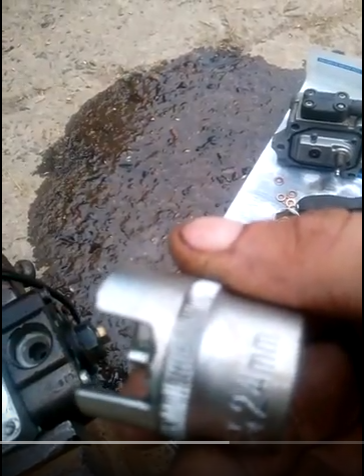

Головку на 24мм, форсевскую... ушатывать, как то душа не лежит... а другая вряд ли сможет выдержать...как на картинках, оставшиеся "лепестки" просто разогнутся или обломятся...

Наверное, можно так вырезать и сверху подварить бандаж...

[Cateika]

Настройка и регулировка.
Ессно, что после снятия-разборки-сборки-установки, потребуется настройка УОВ и Дозы.
Предварительная настройка дозы намного проще делается:

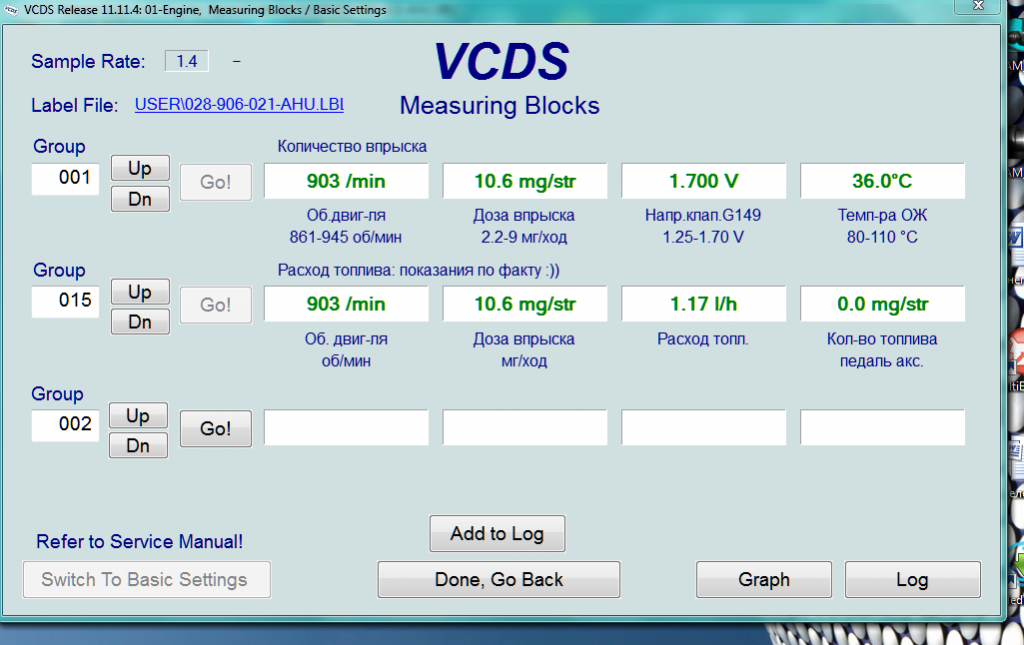

ТНВД - на стопоре, Подключен ВагКом, Вкл. зажигание (мотор, ессно, НЕ ЗАВОДИМ !!!), Двигаем МУКТ до установки напряжения на клапане G149 = 0,7...0,72 v (гр.01, 3-е окно.)...

Всё, предварительная настройка дозы проведена, (!!! стопор/а - НЕ забываем !!!) можно запускать мотор и проводить окончательную регулировку УОВ и Дозы...

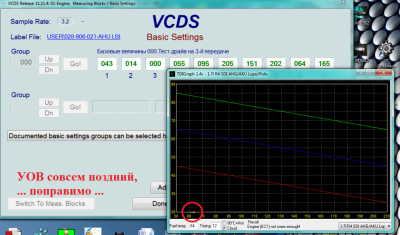

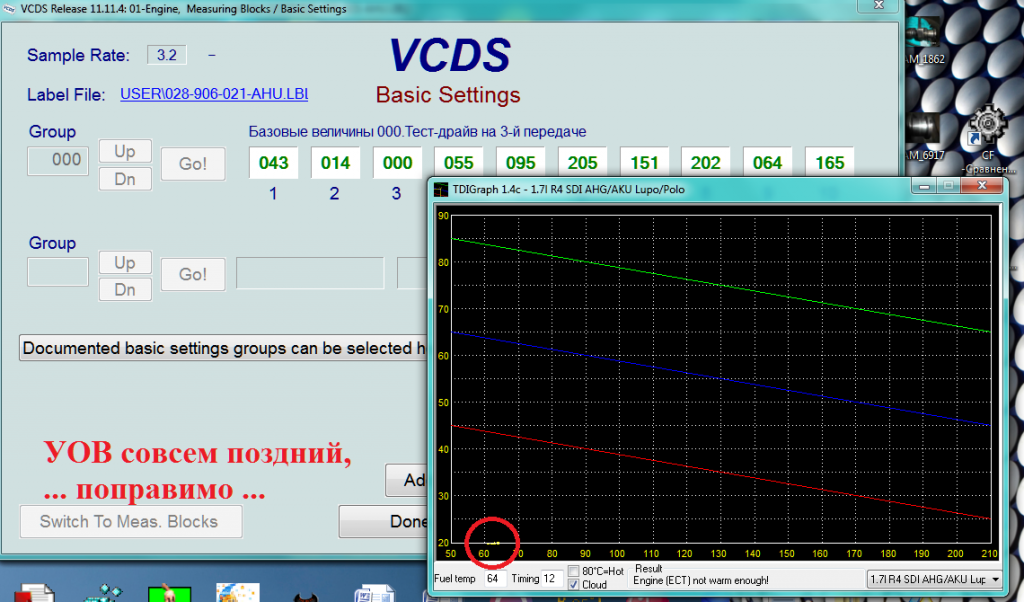

...нормально, теперь в Базовые заходит, можно настраивать дальше...

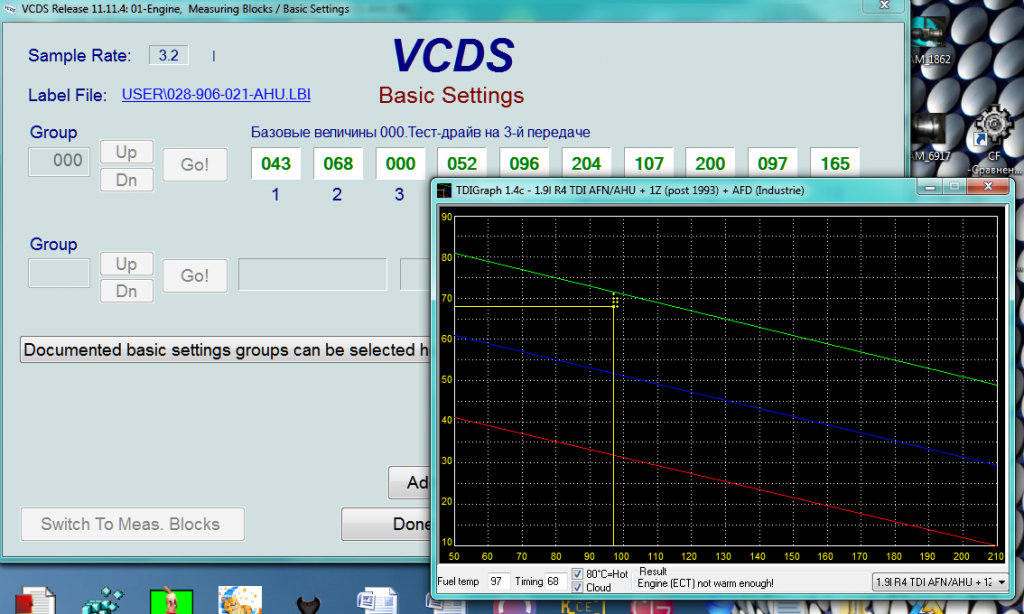

А дальше - стандартная установка УОВ и настройка Дозы. (операции несложные, много раз описаны...)

[31rus]

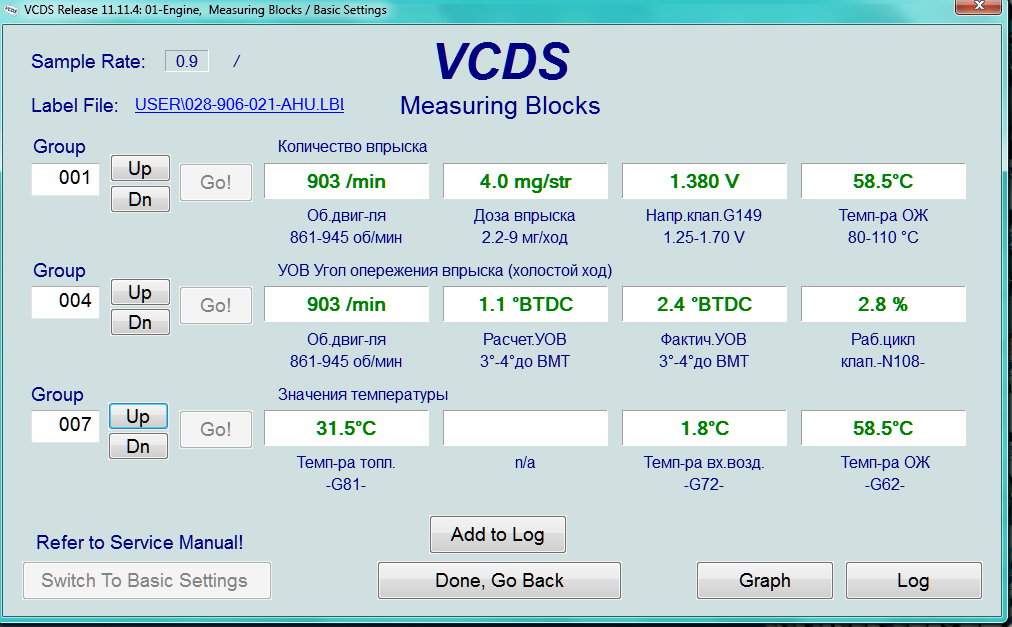

Ого! А 1.1=2.4=2.8% Это не слишком ранний впрыск? На высоких оборотах ошибку должно бить УОВ не регулируется

[Cateika]

Нормальный УОВ, никаких ошибок не вылазит ..
...BTDC = ДО ВМТ... ПОСЛЕ ВМТ = АTDC... До ВМТ может быть нормально = 2*... 4* (в спецификации в лейбле посмотри, т.е. в надписях под окошками... по факту=норм...)
Если думаешь, что на синей (синяя есть ВМТ) = норм... ... тады поинтересуйся - что есть "опережение зажигания", и что есть "опережение впрыска"... (отличаются, только цифрами, а так, опережение нужно для всех типов моторов... )

[31rus]

А я мучаюсь, равные стараюсь сделать.... только скважность клапана упадет до 2.8 и все. Правда у меня в окнах показатели от -2 до +2. Все васи разные что-ли?

Отправлено спустя 1 минуту 6 секунд:
Вообще для зимы хорошо бы на верхнюю вывести

[Cateika]

2.8 % = скваженность клапана опережения на Х/Об. мотора... Он и должен "отдыхать" в это время... т.е. на х/х он не должен двигать опережение, он совершает работу кода это необходимо... необходимо = когда педальку давишь, увеличивается доза и уов с ростом оборотов... К примеру, на х/х скваж.= 50%, клапан уже задвинул опережение на половину на х/х(!), для дальнейшего опережения у него осталось всего 50 % "поля деятельности", ну, сможет двинуть ещё на 50%, т.е. на "полхода" педали... а дальше уже всё - максимум у клапана достинут... а у педальки ещё полхода есть, только никчёмные они, эбу на них очень вяло "ответит"...

окнах показатели от -2 до +2. Все васи разные что-ли?

... может 13-гр. спутал с 04-й ???... там такие спецификации -2...+2 МГ/Цикл...

[31rus]

Да не,4гр. Вася 1.1

[Cateika]

а кто написал:

от -2 до +2.

Углы пишут не "+" или "-", а в "°"(в градусах)
... позже-раньше = ATDC/BTDC...

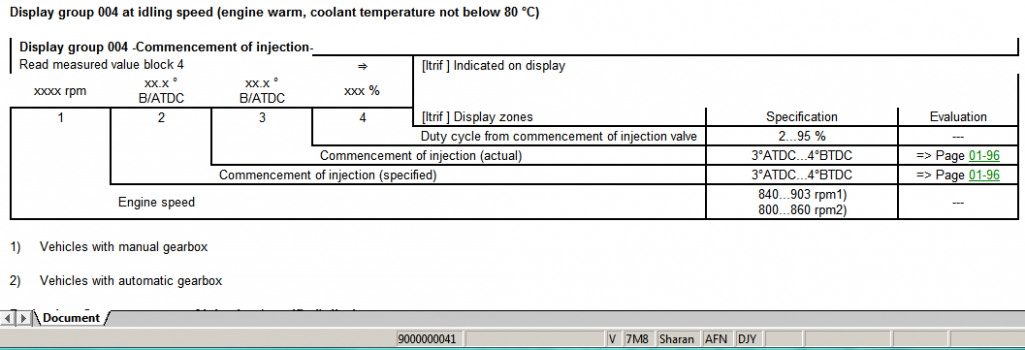

И так, в качестве примера, что должно быть в лейбле программы (без разницы, будть то ВАСЯ, или VagCom, или VCDS...это всё одно и тоже ...)
