Вторая печка

[Cateika]

Нет.
137 - у тебя есть и подключен ! Он есть в обоих вариантах... Не надо ничего с него снимать и переставлять на другой...
136 - тебе нужно подсоединять к климе, да, четырьмями проводами... один - общаковый...
136 - у тебя не подключен, т.к. он ТОЛЬКО для варианта с 2-мя испорожнителями...

ЗЫ. Все пины, без исключения - вынимаются и устанавливаются... Конкретно, на блоках климатроника точно такие же 28-пиновые, как... (не, называть не буду, т.к. там дорест замешан и пр...), в общем, контакт мамка, имеет один фиксирующий язычок, в колодке, когда её вынуть из корпуса разъёма, имеются отверстия напротив пина... если вставить туда... и т.д. и т.п. ... бла-бла-бла... всё и так понятно... как вынуть, как вставить = ещё проще...

[macsafe]

Но на картинке в 1 посте 136 квадратный и стоит чуть в другом месте по сравнению с версией с кондеем задним. То есть он по виду в другом форм-факторе. Разберу, будет ясно

[Cateika]

V136 - вообще то, ТОЛЬКО в версии с задним кандиком, если ещё не заметил...
А вот V137 - в обоих версиях есть, и имеет два типа исполнения: " Электромотор для а/м с ручным управлением кондиционера" и "Электромотор для а/м с кондиционером с электронной регулировкой". Нарисованный "квадратный" = для ручной регулировки и есть V137...

[macsafe]

Поэтому, берёшь ПРАВИЛЬНУЮ эл.схему, и ничего не переделывая в проводке, добавляешь проводку от мотора заслонки в соответствующие пины и разъёмы на блоке климы...

Что-то задумался, после того, как все собрал. А датчик температуры на кондей задний должен быть отдельный или нет? Что-то в схеме не заметил. На печку то есть, но это другой "воздуховод". Что рулит температурой заднего испарителя?

[Cateika]

А датчик температуры на кондей задний должен быть отдельный или нет?

Должен.
G174 - Датчик температуры задних дефлекторов
Ессно, что есть в схеме "Climatronic, только а/м с двигателями ASZ. с мая 2004 года"

[macsafe]

А датчик температуры на кондей задний должен быть отдельный или нет?

Должен.
G174 - Датчик температуры задних дефлекторов
Ессно, что есть в схеме "Climatronic, только а/м с двигателями ASZ. с мая 2004 года"

Значит мало проводов кинул? Жгут перематывать?
Где он должен стоять, я что-то не пойму?

Отправлено спустя 4 минуты 29 секунд:
Где-то за обшивкой или в корпусе печки должен вроде быть, но на моей печке донорской ничего такого нет. Тут тоже не нашли вроде https://vwts.ru/forum_txt/index.php/t141763.html

[Cateika]

...Где-то за обшивкой или в корпусе печки...

В воздуховоде, который закреплён на обшивке... В каком конкретно месте - у Тимы здесь, только не совсем понятно на фотке точное расположение... однако, видно, что это воздуховод на задней обшивке...
Само отверстие Ф-образное, скорее всего, датчик вставляется и поворачивается на 90*... Саня TALON44, приводил с переводом... ... однако, оно и на русском есть более внятно...
Куда вствляется датчик = не совсем конкретно, но на оригинальном рисунке, следует обратить внимание на пунктирную линию... где то, за обшивкой...

[macsafe]

...Где-то за обшивкой или в корпусе печки...

В воздуховоде, который закреплён на обшивке... В каком конкретно месте - у Тимы здесь, только не совсем понятно на фотке точное расположение... однако, видно, что это воздуховод на задней обшивке...
Само отверстие Ф-образное, скорее всего, датчик вставляется и поворачивается на 90*... Саня TALON44, приводил с переводом... ... однако, оно и на русском есть более внятно...
Куда вствляется датчик = не совсем конкретно, но на оригинальном рисунке, следует обратить внимание на пунктирную линию... где то, за обшивкой...

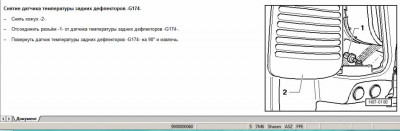

003.jpg 004.jpg

Я не пойму 2 момента. Если это датчик кондея, то он должен в районе прикуривателя всавлятся в корпус печки. Его там нет на моей.
Если он всё-таки в воздуховоде отопителя в обшивке, пойду гляну завтра, то какое отношение он имеет к кондею. Это же печка идёт в обшивке

Отправлено спустя 11 минут 51 секунду:
То есть на охлаждение он должен стоять либо в корпусе печки, либо где-то выше. Но там воздуховод и потолок...

Отправлено спустя 32 секунды:
Или на нагрев/охлаждение один датчик?

Отправлено спустя 18 минут 8 секунд:
Или он один и меряет приточный воздух? Тогда логично. Пойду обшивку рассмотрю завтра и отпишусь

[Power]

Кузь, перестань, пожалуйста, цитировать всё сообщение полностью. Весьма несложно выделить только то , что нужно, и после этого тыцнуть на значок [ " ] цитаты.

[Cateika]

...Если это датчик кондея, то он должен в районе прикуривателя всавлятся в корпус печки...

Какой н...й, "датчик кондея" !!! ...G174 - Датчик температуры задних ДЕФЛЕКТОРОВ... Чё ? ... очередное чтение по диагонали ?...

То есть на охлаждение он должен стоять либо в корпусе печки, либо где-то выше. Но там воздуховод и потолок...

Какое н...й, "охлаждение" !!!??? ... если он призван, замерять t* воздуха на выходе из сопел (дефлекторов) !!! и "передавать" показания в мозги климы, которая сравнивает их с показаниями датчика температуры в салоне (G56 и G152...) и соответственно, двигает заслонки и пр. лабуду, что бы установить заданную водятлом t* на диспе...

...Или на нагрев/охлаждение один датчик?...

Один он !!! ... где видел в схеме второй ???...

Или он один и меряет приточный воздух? Тогда логично.

п..ц, "логика"... Как он может мерить приточный, если установлен на выходе из отопителя-кондиционера ??? (опять же = задние ДЕФЛЕКТОРЫ...)

...следует обратить внимание на пунктирную линию...

А где видно что штрих-пунктирная линия, указывает на корпус печки ???!!!... глаза разуй !!!... ясно указывает на внутреннюю сторону обшивки !!!
