ISO фишки для магнитолы - это стандарт?

Сообщение **mazuric** » 15 май 2019, 18:19

Yurec66, Так че за балалайку поставил,если не секрет?

Сообщение **Yurec66** » 15 май 2019, 21:15

Так какие секреты... - Mistery MAR-828U

Сообщение **Gera_M77** » 15 июл 2019, 22:07

Добрый день.
Приобрел магнитолу на Андроиде, не дешевую но Китай, вопрос в подружить с рулём
Кто подскажет распиновку разъема на руль

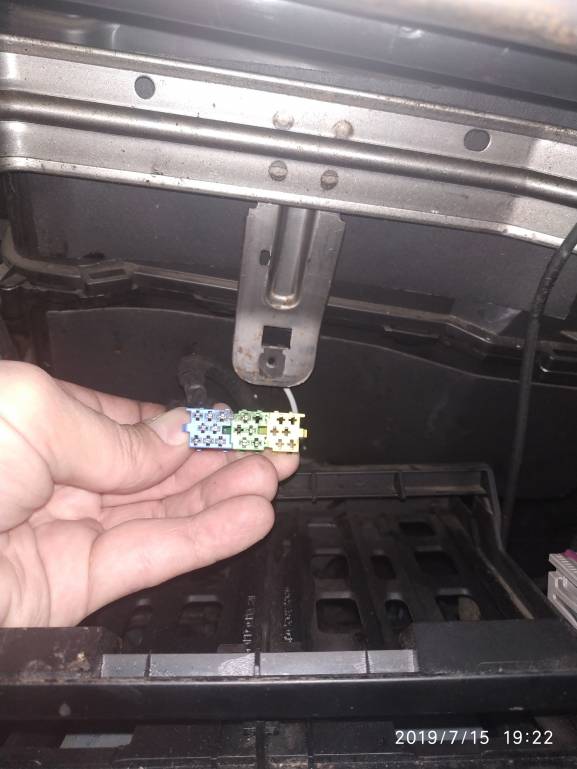

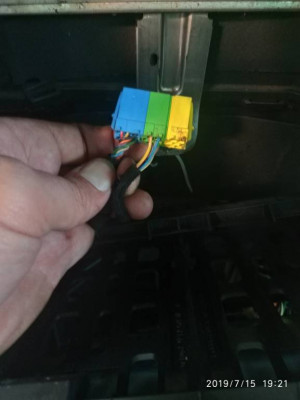

Если я правильно понимаю это тот, что на фотке

Сообщение **Gera_M77** » 16 июл 2019, 21:41

Cateika: 01 май 2019, 17:24
Стандарт ISO 10487 определяет физические параметры разъемов для подключения аудио магнитолы к автомобилю. Он не определяет назначение контактов. Описание назначения контактов в этой статье относится к автомобилям Volkswagen Group...
...а так, для чёрного разъёма, на родных майфунках, практически все назначения пинов = идентичны... а вот для подключения китайцэ, зачастую, приходится менять местами постоянный плюс от акб (30)и зажигание (15)...
... а что-на-что меняешь = х/з, это тебе, Юра, только известно...


...ЗЫ. ... Откуда эта дотошность и стремление найти любую проблему там, где её нет и в помине ???!!!...

Добрый вечер, может подскажете где можно посмотреть на распиновку верхнего разъема?
Вы расписали два основных а я немогу найти управление от руля, может быть кто-то уже ставил?

Вот распиновка гнезда под разъём.

Сообщение **Gera_M77** » 17 июл 2019, 11:42

Владиславиус: 17 июл 2019, 11:37 Вот распиновка гнезда под разъём.

может подскажите куда плюс кнопки кидать?

Я же не знаю что у тебя за магнитола с андроидом. Там есть схемы?
Про плюс кнопки не подскажу, картинка распиновки у меня есть, а вот кнопок на руле не имею.

Сообщение **Cateika** » 17 июл 2019, 15:01

Gera_M77: 16 июл 2019, 21:41 может подскажете где можно посмотреть на распиновку верхнего разъема?

Аудиосистема „BETA“.pdf - Возьмешь там... Стояла, походу „BETA“, т.к. желтый разъём пустой и не используется. Дистанционное управление = пин 11, зелёного разъёма, желто--красный. От него кидаешь на "Дист.управл." на китайце... сказать куда именно

т.к. схемы китайца = 0...

Здесь, эл.рулевого колеса... "МногФункц_РульКолесо.pdf" и "МногФункц_РульКолесо_c 05.2001.pdf"...

Сообщение **Gera_M77** » 17 июл 2019, 15:36

Cateika: 17 июл 2019, 15:01
Gera_M77: 16 июл 2019, 21:41 может подскажете где можно посмотреть на распиновку верхнего разъема?
Аудиосистема „BETA“.pdf - Возьмешь там... Стояла, походу „BETA“, т.к. желтый разъём пустой и не используется. Дистанционное управление = пин 11, зелёного разъёма, желто--красный. От него кидаешь на "Дист.управл." на китайце... сказать куда именно т.к. схемы китайца = 0...
Здесь, эл.рулевого колеса... "МногФункц_РульКолесо.pdf" и "МногФункц_РульКолесо_c 05.2001.pdf"...

у меня два провода Key1 и Key2 резистивные под обучение

Сообщение **Power** » 17 июл 2019, 21:49

Ну и кинь куда нибудь. Научишь.
