Дополнительное крепление насос-форсунки

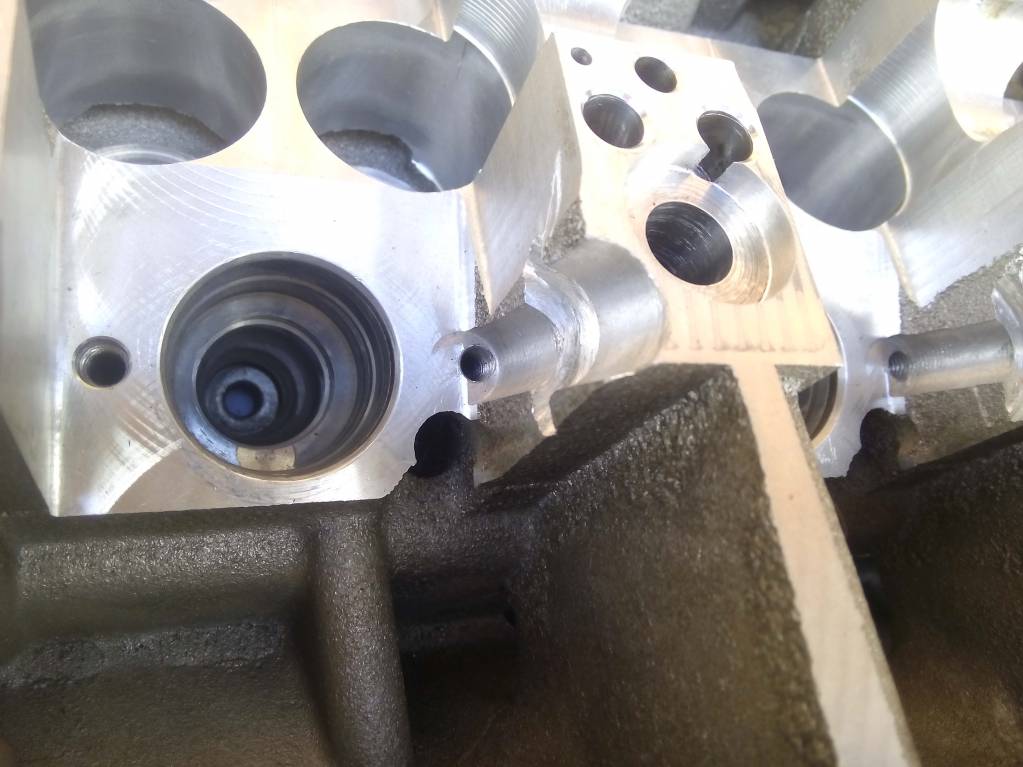

Приветствую форумчане! Многим владельцам дизельных движков с насос-форсунками известна проблема с "однобокого" крепления форсунки. Взвесив "за" и "против решил исправить этот конструктивный просчет на своем движке, тем более что головка снималась для шлифовки, а затраты "на токаря" составили 700р. вместе со шлифовкой. Движку пока не заводил, думаю что хуже точно не будет! На фото все видно, будут вопросы -отвечу!

	От модератора 11piligrim11
	Добавлено в FAQ

Сообщение **sergesh** » 05 дек 2016, 12:08

Ну вроде время уже прошло.Как работает?Хотя ты же и загильзовал лунки под форсы?

sergesh: Ну вроде время уже прошло.Как работает?Хотя ты же и загильзовал лунки под форсы?

Время прошло, ВСЕ РАБОТАЕТ!))) Я ничего не гильзовал. (сори за запоздалый ответ))))

Сообщение **petr** » 03 июн 2019, 07:07

связался с тем человеком что на ютубе клинья делал.узнал что пробег после установки 280 тыщ.
сделал себе так-
для интереса записал 13 и 23 группу.жаль перед установкой не записал.посмотрим со временем что из этого рая получится.
болтики взял от клиньев форсунок.уголок 25-й.

Сообщение **macsafe** » 03 июн 2019, 08:52

С такой конструкцией и болты эксцентрики должны быть ,и допуски на изготовление отверстий жесткие. Я сомневаюсь, что данная конструкция что-то дает - допуски в отверстии, допуски на посадку клина, отверстие в уголке быстро разобьет или держать не будет. На мой взгляд это для самоуспокоения вариант.
В начале темы более правильная конструкция для притягивания

Сообщение **petr** » 03 июн 2019, 10:38

в начале темы.это когда головка уже снята .а из-за того чтоб сделать так как в начале темы голову я не стану снимать.
каждый клин подгонялся индивидуально.форсунка установлена.клин легким забиванием ставил.в последнюю очередь затягивал родной клин.который давит форсунку вниз и право.что дополнительно прижимает форсунку к самодельному клину.короче.время покажет.щас пока рано радоваться или огорчатся.

Отправлено спустя 2 минуты :

здесь и как у меня есть небольшая разница.

Сообщение **upiter** » 03 июн 2019, 10:57

Смелое решение!

Сообщение **macsafe** » 03 июн 2019, 11:06

Уголок из ст3, подогнанный на точиле, сила конечно. Против каленого штатного

Сообщение **petr** » 03 июн 2019, 11:30

спроси через пол годика.(если раньше не напишу

либо

)
сделайте Вы.может и я переделаю.

Сообщение **macsafe** » 03 июн 2019, 15:17

Спросить что? Что не отвалилось? Функциональная нагрузка и сейчас лично для меня под вопросом.
