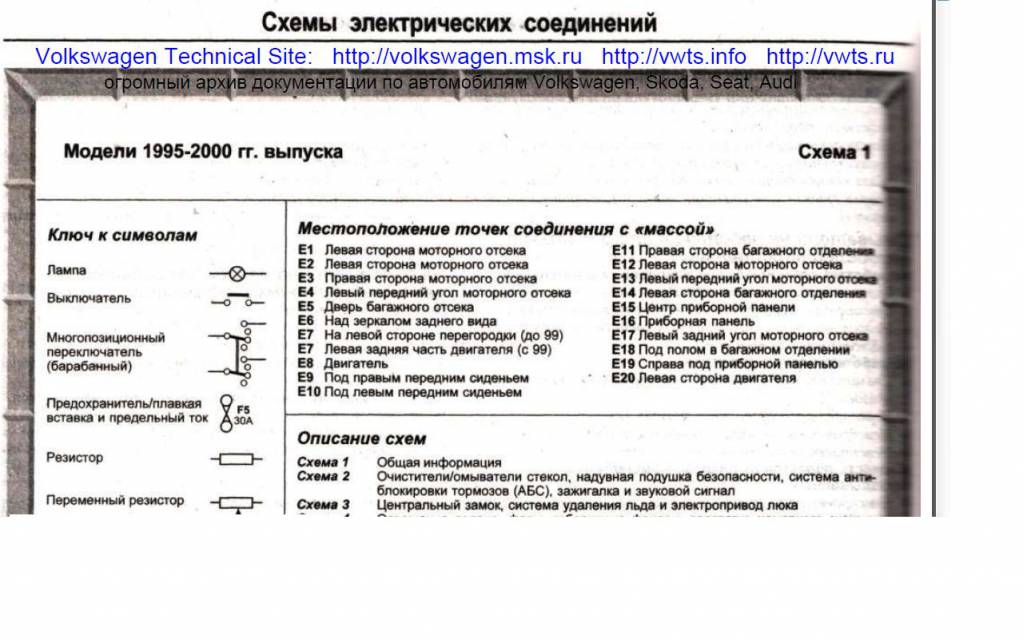

Местоположение точек соединения с "Массой"

Сообщение **TALON44** » 16 июн 2016, 18:12

: Местоположение точек соединения с "Массой"

vw_sharan_wd_color_rus.zip: Цветные схемы; (3.56 МБ) 1556 скачиваний

Собственно в схемах указаны эти точки, но хотелось бы, конкретики - как до них добраться, что-то нужно открутить, снять! Желательно фото!

Обычно они в схемах подписаны. Но частенько бывает, точка н, в жгуте проводов. Разворачиваешь а там в жгуте, пресованная спайка и в неё входят по шесть проводов. Чтоб до неё добраться пол жгута разжгутовать приходится.

Сообщение **TALON44** » 17 июн 2016, 10:17

11piligrim11: Обычно они в схемах подписаны.

Это, то мы знаем Валер. Хотелось бы знать именно на кузове, где они...

Дык вот в схемах и написано, где они на кузове.

Сообщение **Cateika** » 17 июн 2016, 17:01

Для дорестайлов, выбрать 1998-й год (не позже

) и переключить на англ. или нем. ...

Прицепом, для рестайлов... с этими проще, на рус. ...

...возможно, что номера точек - совпадают... (ессно, что надо сравнивать... лично мне...не...)

Сообщение **TALON44** » 17 июн 2016, 17:06

Вадим! Спасибо большое, это-то я и хотел!!!

Сообщение **ahrutsky** » 25 июн 2016, 23:01

Cateika: Для дорестайлов, выбрать 1998-й год (не позже ) и переключить на англ. или нем. ...

последняя точка на рисунке, №13.
Она располагается спереди по правой стороне (по ходу движения) под корпусом фильтра ?
На рисунке еще защитный кожух фары отображен. Я правильно понимаю ?

Какой там диаметр у массовой шпильки ?
А то сегодня обнаружил, что с нее на двигатель был когда-то массовый провод, а замерить диаметр шпильки забыл .....

11piligrim11: 17 июн 2016, 15:53 Дык вот в схемах и написано, где они на кузове.

Где на кузове? Место расположения массы, стойка A, внизу слева -где эта стойка А?
