Здесь рассматриваем логи.

[ульянеев саша]

Логи в динамике следует снимать так:

Входим в измерительные блоки (8)

Выбираем каналы 003,010,011 (для дизельных авто)

нажимаем кнопочку "лог"

Едем на 3-й передаче со скростью 20 км/час

Нажимаем кнопочку "старт лог"

Через пару секунд наступаем газ в пол, одним резким движением.

Разгоняемся до 3500 оборотов мотора.

бросаем педаль газа.

катимся на передаче пока обороты не упадут до ХХ.

выжимаем сцепление.

через пару секунд нажимаем кнопочку стоп.

Сохраняем лог.



По логам снятым таким образом можно ОДНОЗНАЧНО судить о работе наддува , ЕГР, и состоянии всех датчиков СИСТЕМЫ ВПУСКА.
Для начальной оценки работы двигателя лог снимаем в блоках 3, 10, 11 при температуре двигателя не ниже 75 град, разгон авто на 3 передаче до 3000 оборотов минимум.

По мере необходимости можно делать и выкладывать логи других необходимых для анализа блоков.

Удобная программа для графической обработки лога DIESELPOWER

Ниже можно прочитать краткое описание проблем в работе двигателя, на что следует сначала обратить внимание, что можно проверить перед проведением диагностики.
И наконец пошаговое описание проведения диагностики с описанием и расшифровкой показаний некоторых важных каналов.

Добавлено спустя 38 минут 27 секунд:
И у меня сразу вопрос к знатокам почему в программе DIESELPOWER нет меток по осям, как здесь и как это сделать?

убедительная просьба выкладывать логи скриншотами download/file.php?id=3436 Далеко не все наши специалисты могут прочитать запакованные файлы.

	От модератора 11piligrim11
	Добавлено в FAQ

[miki996]

повер это для наглядности.
вот сонвертер CSV.
переконвертируй и открывай в excele. и будут тебе полноценные графики...

[ульянеев саша]

miki996

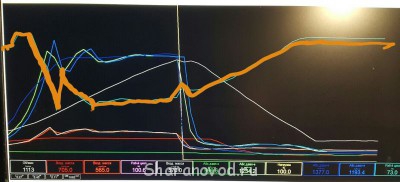

Как видно из моего графика два провала в работе турбины, а почему они не проявляются при реальном движении при этих же условиях набора оборотов двигателя.

А вот что за кривая с такими же провалами в обратном направлении и начинается сверху

[miki996]

ульянеев саша, вы лог приложите. никакого желания нет картинки рассматривать

[vetochkin33]

ульянеев саша, та линия,которую вы обвели -это работа клапана н 75,который,ограничил давление наддува на первом скачке синей линии(фактическое давление наддува стало превышать запрашиваемое(вторая синяя линия)),

[miki996]

ульянеев саша, а ты по каждому квадратику с циферками щелкни правой кнопкой мыши
они и исчезнут. остануться только те графики которые тебя интересуют.

[ульянеев саша]

вы лог приложите. никакого желания нет картинки рассматривать

Вы не правильно поняли. я выложил не лог, а хочу понять что означает каждая линия в логе, что в отличии от Вас сразу понял vetochkin33.

остануться только те графики которые тебя интересуют.

Чтобы было интересно надо знать что они означают.

Добавлено спустя 1 час 32 минуты 39 секунд:

ты по каждому квадратику с циферками щелкни правой кнопкой мыши

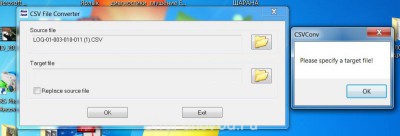

С этим разобрался, а пользоваться CSV File Conv не могу. Открываю CSVConv- В Source file вставляю лог и вот что выдает;

[miki996]

CSV File Conv не могу

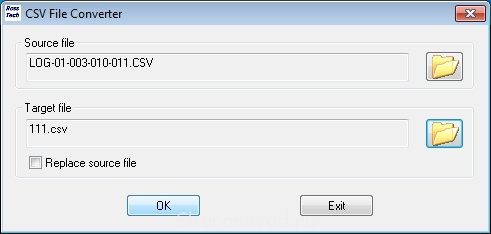

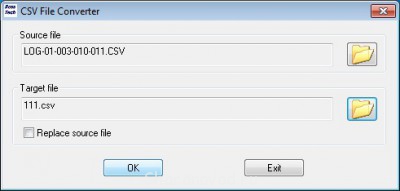

далее нужно нажать нижнюю папочку. вам предложит как назвать этот файл и куда его положить.

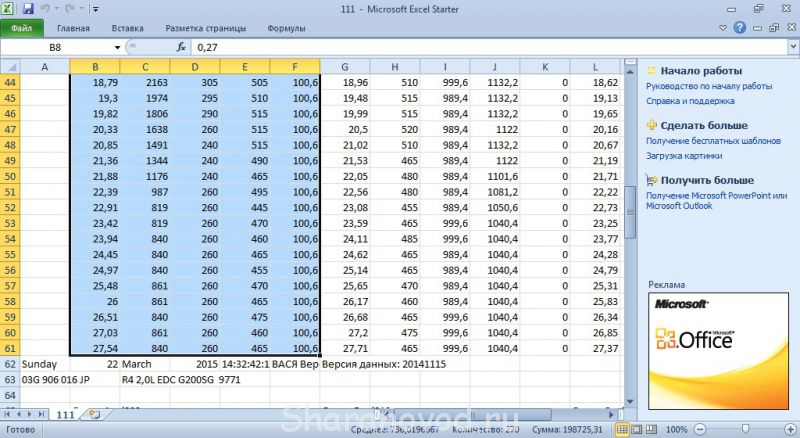

далее открываем в EXCLе требуемый файл. выделяем например 3 группу.

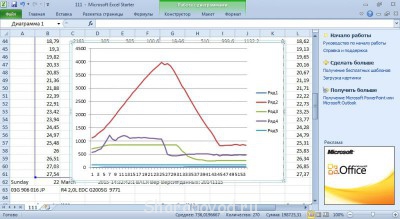

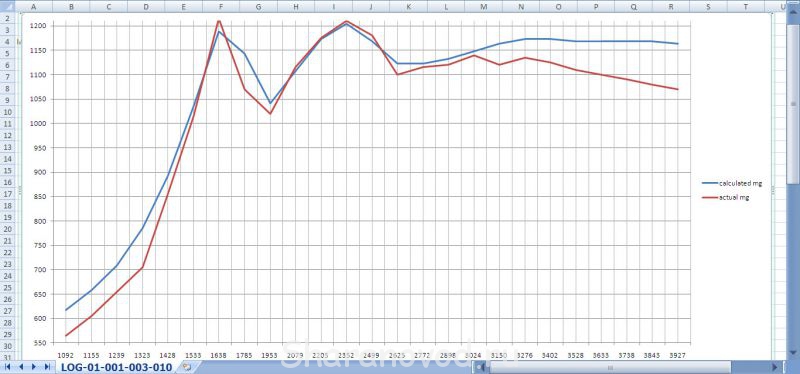

далее идем. в программе выбираем >вставка>графики>выбираем понравившийся график. все.

[ульянеев саша]

посмотрите вот мой логи что там с ДМРВ?
https://yadi.sk/d/P08amLpxcWt2h

[miki996]

ульянеев саша, вас сразу послать или как.?!?!
почему вы лог выкладываете октябрьский 2014 г.
после всех манипуляций с егр и сажевиком.
извините что резко. но что я идиот по вашему что ли ?!
