Зарядка USB

[Yurec66]

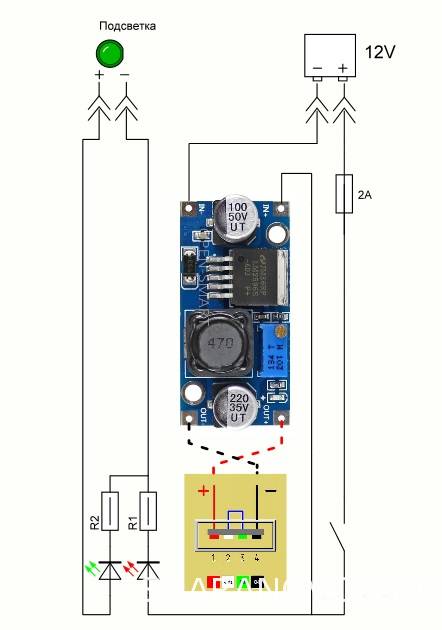

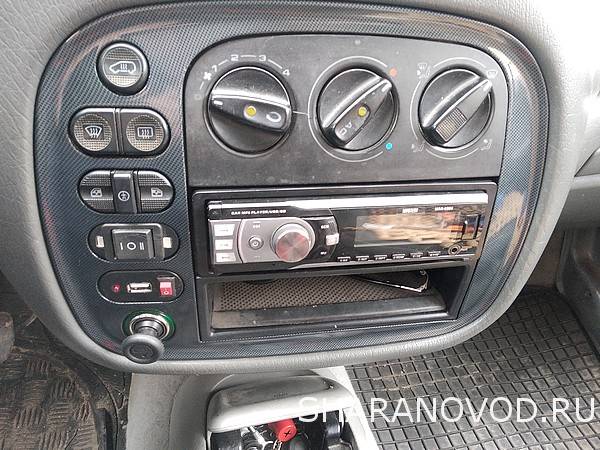

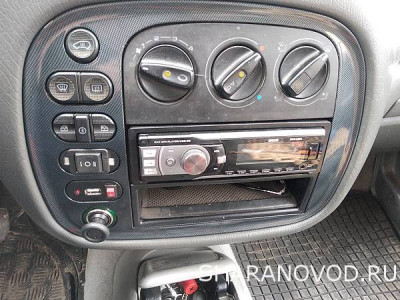

Привет всем. Как то давно задействовал оставшуюся свободную заглушку на панели с кнопками под USB гнездо для зарядки мобилы. На контакты гнезда вывел + и - . Типа все пучком и будет работать. Но недавно заметил, что при подключении мобила не то чтобы заряжалась, так еще наоборот разряжалась. Дело оказалось в том, что нужно было перемкнуть контакты DATA + и - на входе гнезда. Короче, долго не описывая покажу, что вот по такой схеме замутил конструксион.

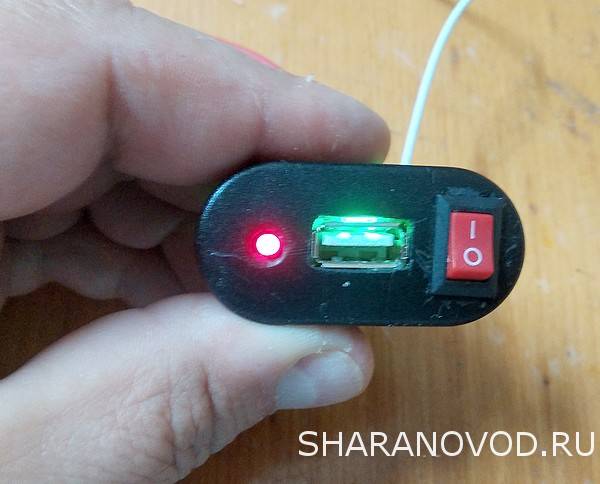

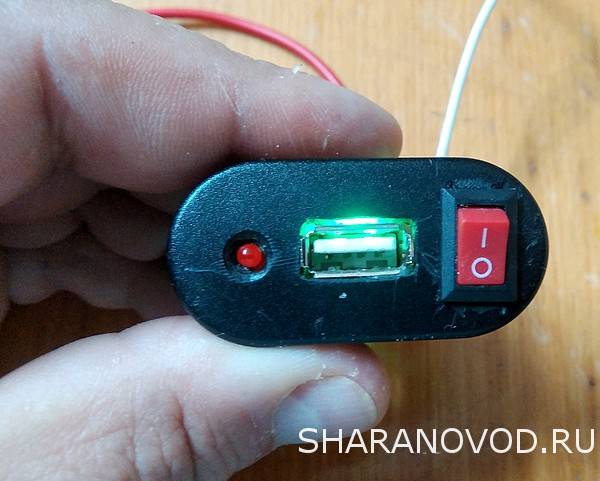

Т.к. плюс брал от прикуривателя, а он у меня подключен постоянно, то пришлось добавить кнопку для отключения схемы. При необходимости ее включать. Зеленый СД включается при включении общей подсветки приборки, а красный только в момент активации работы платы ЗУ.

[YGV]

А купить готовое и не извращаться не, никак??? Да ещё с выключателем

[Yurec66]

А купить готовое...

мысли слабакофф

Отправлено спустя 1 час 2 минуты 44 секунды:

Да ещё с выключателем

изучите внимательно матчасть в предыдущем посту , для чего понадобился выключатель.

[YGV]

Я читаю внимательно. У меня возле заводских розеток в багажнике установлено двойное гнездо ЮСБ. И оно ещё с подсветкой. Светится и работает на протяжении нескольких лет. Всегда. Аккумулятор при этом не садится. Повторюсь. Светится и работает несколько лет без перерыва. Ну только когда аккум снимаю. Тогда не работает

[Power]

YGV, не знаю как у топикстартера, но вот хорошее зарядное , например для планшета, или телефона , где акум мощный, или имеется быстрая зарядка, такое зарядное в сборе особенно не купить, или дорого.
Я для планшета брал на Алике похожую плату. Обычное зарядное до 86% только заряжало .

[Yurec66]

Есть платы помощнее, до 5А. Планшету такую надо.

возле заводских розеток в багажнике

, это как заряжать? Мобилу со шнурком в багажнике ложить? Аив прикуриватель в такое же гнездо ставить, не? Насчет отключение - хз эти китайские платы насколько надежные. Решил обезопаситься дополнительно.

[YGV]

В багажнике на всякий случай. А ещё два гнезда ЮСБ на передней панели

[Yurec66]

Ну и чудненько. Каждый сам кузнец своего счастья...
