 Помогите! Для чего этот кабель?

Сообщение tre-pacho » 08 июл 2019, 23:00

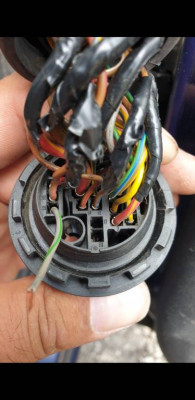

Для чего этот кабель? Пин 21. Водительская дверь. Sharan AWC 1.8T 2002
Помогите Для чего этот кабель? - Screenshot_20190708-225052_Gallery.jpg

Реклама
Аватара пользователя
Владиславиус
Постоялец
Постоялец
Всего сообщений: 165
Зарегистрирован: 03.12.2013
Вод.стаж с: 1992
Откуда: Днепр Ukraine
Авто: VW Sharan 1.8T 2002 AWC
Возраст: 42
 Помогите! Для чего этот кабель?

Сообщение Владиславиус » 09 июл 2019, 15:52

Вроде как это на кнопку складывания зеркал.
Век живи - век учись

Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 2654
Зарегистрирован: 25.03.2013
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 VinDisel, МКПП
 Помогите! Для чего этот кабель?

Сообщение Cateika » 09 июл 2019, 16:51

tre-pacho:
08 июл 2019, 23:00
Пин 21. Водительская дверь.

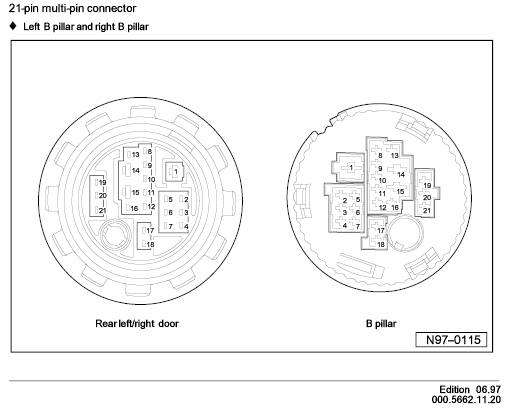

... Вообще то, на фото, 21-контактный разъём Задних Дверей (!!!)... как он попал в Водительскую Дверь = непонятно...(???) в Водительской двери = разъём 36-контактный...
Помогите Для чего этот кабель? - Разъём ЗадДверей.jpg

Автор темы
tre-pacho
Наблюдатель
Наблюдатель
Всего сообщений: 12
Зарегистрирован: 30.03.2018
Откуда: България
Авто: Sharan 2002 1.8T AWC
 Помогите! Для чего этот кабель?

Сообщение tre-pacho » 09 июл 2019, 22:13

Я прошу прощения! Ошибка моя! Это на задней двери!

Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 2654
Зарегистрирован: 25.03.2013
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 VinDisel, МКПП
 Помогите! Для чего этот кабель?

Сообщение Cateika » 10 июл 2019, 19:42

tre-pacho:
09 июл 2019, 22:13
Это на задней двери
Понятно.
Серый-зелёный = есть подсветка клавиши стеклоподъемника...
Однако, для данной модели (Sharan 2002 1.8T AWC), 21-й контакт = не используется, смотрел по эл.схемам где задействован задний разъём двери... ни где не был найден контакт под номером 21...
Подсветка клавиши стеклоподъемника с серым-зелёным, по схемам, должна быть в контакте 17...(на фото 17-й не задействован...
В принципе, не важно, в какой контакт подключен тот или иной провод, важно, чтобы, в ответной части разъёма, на том же месте был подключен тот же провод либо соответствующий (так как, бывает, что цвет провода меняется в одной части разъёма и в другой части...)

Автор темы
tre-pacho
Наблюдатель
Наблюдатель
Всего сообщений: 12
Зарегистрирован: 30.03.2018
Откуда: България
Авто: Sharan 2002 1.8T AWC
 Помогите! Для чего этот кабель?

Сообщение tre-pacho » 11 июл 2019, 22:40

Большое спасибо за исчерпывающий ответ!
