Как узнать размеры втулки педали сцепления

[solicitor]

Всем привет. Интересуют размеры дистанционной втулки педали сцепления , а также как правильно поставить педаль сцепления и взвести возвратную пружину? желательно из личного опыта.

[11piligrim11]

Интересуют размеры дистанционной втулки

А что за дистанционная втулка?

правильно поставить педаль сцепления и взвести возвратную пружину

Ставим пружину на своё место берём педаль, сжимаем ей пружину, до момента когда отверстия педали совпадут с отверстиями её стойки, вставляем ось, конрим ось. Все.

[caustik]

Из личного опыта замена педалей (с акпп на вариант мкпп) не вызвала никаких затруднений.
С ув., К.

[kasseopea]

Ставим пружину на своё место

На какое свое? На педаль?И педаль с пружиной подводим к узлу, и зацепляем верхний конец пружины за корпус узла, потом в натяг отжимаем педаль с зацепленой пружиной в сторону мотора до совпадения отверстия педали и оси, и вставляем ось?Я правльно понял? Я четыре часа возился с этой гребаной педалью, дак это на суше, т.е. на снятом педальном узле, не представляю что меня там ждет под приборкой. И сразу вопрос про педаль томоза:я когда ось буду менять, пружина тормозной педали тоже слетит? А её как ставить тогда?

А что за дистанционная втулка?

Ну этот вопрос я ожидал.Чувствую уже нутром , что ищу то, чего в природе нет. Т.е. пружина надевается на выступ педали сцепления без всякой втулки дистанционной(это я ей такое название дал)?
Она же шире чем выступ на педали на 7мм примерно.

Отправлено спустя 7 минут 5 секунд:
Вы меня сразу простите, за кучу вопросов, авансом. У меня на оси справа поломано с одной стороны ушко под фиксирущую скобу, почти целиком(я имею ввиду прорези параллельные). Мне лучше ось купить другую или сразу педальный узел взять в сборе и оттуда её снять? Или можно покольхозить и просверлить например в торце отверстиеи нарезать резьбу , скажем, под болт 8, и шайбу подобрать? Что скажете?
Из-за этих педалей не могу начать переоборудование. Если я уж на снятом педальном узле не могу разобраться .

[kasseopea]

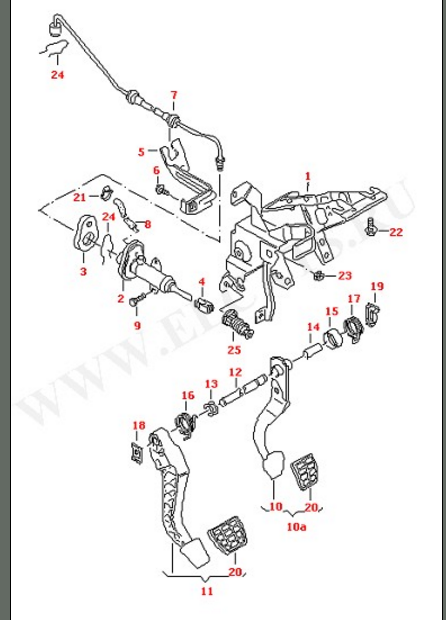

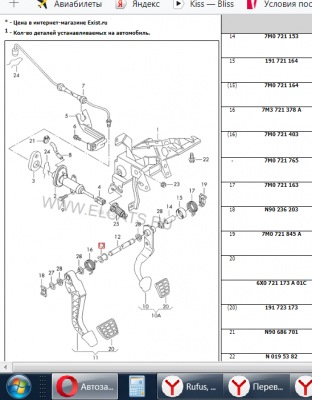

Найдите 10 отличий. Какой рисунок верный?

[11piligrim11]

Оба рисунка правильные. На левом колпачки пластмассовые нарисованы дополнительно, на правом считается, что колпачки идут вместе с педалью. Вот и вся разница.

Отправлено спустя 4 минуты 35 секунд:

Мне лучше ось купить другую

Вот тут, как раз, все зависит от наличия средств и желания. Если хочешь, покупай узел в сборе и так собранный и став, если хочется средства подъэкономить, то идея с болтиком меня лично совсем не смущает.

Отправлено спустя 3 минуты 12 секунд:
Только я, если честно, опять не совсем понял про ушко. На контрике две направляющие посередине лепесток с дырочкой. На оси прорезь, с торца выступ. Фиксатор вставляешь в прорезь, лепесток на выступе защелкивается и стопорит фиксатор.

[kasseopea]

На оси прорезь, с торца выступ. Фиксатор вставляешь в прорезь

С одной стороны прорезь обломалась, и одна направляющая не фиксируется

Отправлено спустя 3 минуты 4 секунды:

Т.е. пружина надевается на выступ педали сцепления без всякой втулки дистанционной(это я ей такое название дал)?

Это правильно?Т.е втулки никакой там нет. Большой люфт пружины на выступе педали это нормально?

Отправлено спустя 1 минуту 48 секунд:
С педалью сцепления разобрался вчера. Если там втулки никакой не должно быть , то нормально устанавливается, нашел способ. А педаль тормоза с пружиной как фиксировать на оси?

Отправлено спустя 2 минуты 16 секунд:

колпачки пластмассовые

У моего донора никаких колпачков не было, они обязательно должны быть. Даже не представляю как они вставляются в педаль сцепления на ось , если сама педаль еле-еле сама на ось надевается?

Отправлено спустя 4 минуты 12 секунд:
C осью такая идея родилась: пропилить прорези новые перпендикулярно старым(т.е. на новом месте). Они же там параллельно пропилены, не по кругу(как на другом конце со стороны ПС). Полотно по металлу в аккурат такой-же толщины и метал оси мягкий.
Еще вопрос: при снятии педалей с донора потерялась правая скоба. Моя родная, которая сейчас стоит на моем узле подойдет? И сама ось вообще влезет?

[caustik]

Пропили такие-же прорези на целом месте оси, фиксатору пофиг как расположиться, да и нагрузки "лошадиной" там нет, абы ось не вылезла.
Любое другое решение также имеет право на жизнь, хоть резьба, хоть шплинт, хоть внутр резьба и болтик-винтик с шайбой, дерзай!.
С ув., К.

[kasseopea]

Пропили такие-же прорези на целом месте оси, фиксатору пофиг как расположиться, да и нагрузки "лошадиной" там нет, абы ось не вылезла.

Именно об этом и говорю, сейчас пойду пилить
Я так понял остальные вопросы несущественные? Про втулку -то мне скажите: нет там никакой втулки дистанционной под пружиной?Пружина прямо на выступ одевается?
Кронштейн под номером 5 у меня должен быть или трубка крепится только на кронштейне на коробасе? У меня её нет.

[caustik]

У меня на машине кронштейна 5 тоже не было... ездит без него)
С ув., К.
