Электрические схемы Шаран

Сообщение **Ronis** » 28 мар 2021, 16:56

Под вод. сиденьем у вас блок управления парктроником.

Сообщение **Cateika** » 28 мар 2021, 16:56

fantom1818: 28 мар 2021, 16:42 ...про прк и в каком ряду должны стоять блоки управления подогревом...

прк = Подогрев Рулевого Колеса. (с прк/без прк)
Блок управления подогревом сидений = он и есть в кнопке на консоли...

Cateika: 28 мар 2021, 16:33 в передней консоли, в виде кнопок

Cateika: 28 мар 2021, 16:33 Включатели обогрева сидений (с блоками управления)...

...что видно из эл.схемы... (там же блок - J132, там же, Регулятор подогрева - E95, там же подсветка выключателя обогрева - L44... и всё это в одном блоке...)

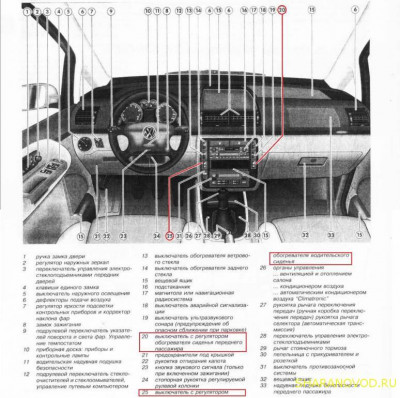

Подогрев сидений_панель.pdf: (353.9 КБ) 445 скачиваний

Сообщение **fantom1818** » 28 мар 2021, 16:59

Я это понял , что кнопка и является блоком управления ,эту информацию я нашел , я имею ввиду в каком ряду у меня в консоли они должны стоять и какие там разъемы искать

Отправлено спустя 1 минуту :
Это от чего не подскажите

Сообщение **Cateika** » 28 мар 2021, 17:11

На подогрев сидух = 6-ти контактны разъём (Т6r = перед.пасс.) и 7-контактный (Т7а = вод.сид.)

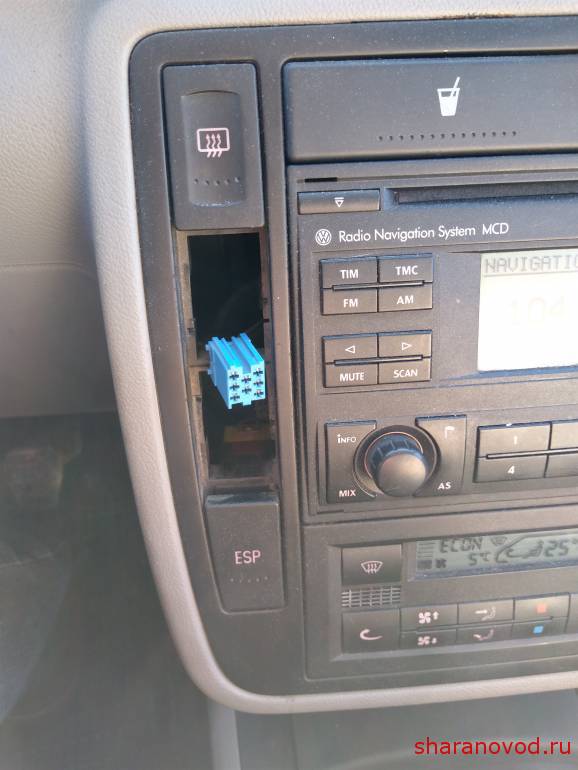

На картинке = 8-контактный разъём... давай, попробуем определить его наначение...

...
В принципе, воможно и он... тогда в правом ряду кнопок, должен быть аналогичный для пасс. подорева...

ЗЫ. закинул, бы, лучше VIN, что бы пробить комплектацию, а там и видно будет, что где искать...

Сообщение **fantom1818** » 28 мар 2021, 18:05

Вот вин WVWZZZ7MZ8V018026

Отправлено спустя 18 минут 12 секунд:
Я так подумал , что вариантов мало на что может быть этот разъем , либо подогрев сиденья , либо стекла , но по вину мне сказали что нет подогрева лобового.

Отправлено спустя 23 минуты 12 секунд:
А по вину можно узнать про прк?

Сообщение **Pashovkin** » 28 мар 2021, 21:35

Cateika здравствуйте. Очень надеюсь на Вашу помощь.Форд галакси 2005г 2,3л WF0GXXPSSG5A19263 . Нужна распиновка жгута водительской двери. После капремонта жгута функционал ЦЗ не востановился.( Реагирует водительская дверь и частично задняя левая и багажник) Боюсь что то напутал.

Сообщение **Cateika** » 29 мар 2021, 16:19

Pashovkin: 28 мар 2021, 21:35 Нужна распиновка жгута

Приветствую.
Можно порыться в Шарановских схемах... Отличия большого быть не должно, возможно по цветам могут быть расхождения, однако по номерам должно быть всё одинаково (по номерам и следует ориентироваться)...
К дверному разъёму подходит проводка от нескольких систем, поэтому придётся смотреть схемы всех....(на это понадобиться некоторое время)
Вопросы такие: Разъём 36-пиновый ??? и На самом разъёме, на любой из сторон - видна нумерация контактов ???

Собсно, что нашлось:

Т36/1; Т36/2 = запирание дверей...
Т36/28 = диод в двери...
Т36/5; Т36/8; Т36/9; Т36/11; Т36/34 = эл.двигатель замка...
Т36/33 = плюс...
Т36/6; Т36/7 = концевик ЦЗ в двери...
Т36/15 = повторитель в зеркале...

Т36/3; Т36/4 = динамик...

Т36/15; Т36/19; Т36/20; Т36/21; Т36/23; Т36/24; Т36/25; Т36/32; Т36/34; Т36/35 = зеркала...

Т36/26; Т36/27 = предупред. лампа в двери...

Отметил на схемах номера контактов разъёма двери, по ним видно что откуда и куда приходит...

ЦЗ_с 05.2004.pdf: (2.22 МБ) 506 скачиваний

Эл.рег и обогр.зеркал_с 11.2003.pdf: (1.1 МБ) 518 скачиваний

Сообщение **Pashovkin** » 29 мар 2021, 16:42

Здравствуй. Цветовая маркировка не актуальна-разъём после татальной замены проводов. Разъём на 36 пин, задействовано 28. Нумирация пинов разъёма указана только со стороны жгута. Спасибо за участие.

Сообщение **protivnik** » 29 мар 2021, 23:54

sharan 2007
может есть распиновка разьёмов на панели приборов
иногда при заводке сбасываются часы и суточный пробег
подозреваю где то нет - или +

Сообщение **Cateika** » 30 мар 2021, 15:29

protivnik: 29 мар 2021, 23:54 ...распиновка разьёмов панели приборов...

Расклад приборка рест_06.00_10.03.pdf: (315.28 КБ) 521 скачивание

Расклад приборка рест_с 11.03.pdf: (305.72 КБ) 498 скачиваний
