"Жабры". Электропривод.

[Vofik]

Точно Вадим. С головы вылетело...надо 404 реле...сам же и писал...по рест.конечно!

Никаких релюх не нужно,сами кнопки делают перекидывание полярности,релюхи чисто для организации ,,дожима,,
Кнопки подключать если функция дожима не важна
1.2-моторчик
5-Масса(минус)
3-подсветка
5- плюс от зажигания
для организации дожима нужно будет минимум две обычных релюхи на 5 выводов

[Cateika]

Никаких релюх не нужно

sharik6163 делает, походу, совсем с другой кнопкой, от СП... а они полярность не меняют... кроме всего, дожим на них работать тоже не будет, т.к. отсутствует постоянно-замкнутый контакт в нейтральном положении...
Если "родные" рестайловские от жабр = они полярность не меняют, дожим есть и пр... штатное подключение с 404-ми реле...

[macsafe]

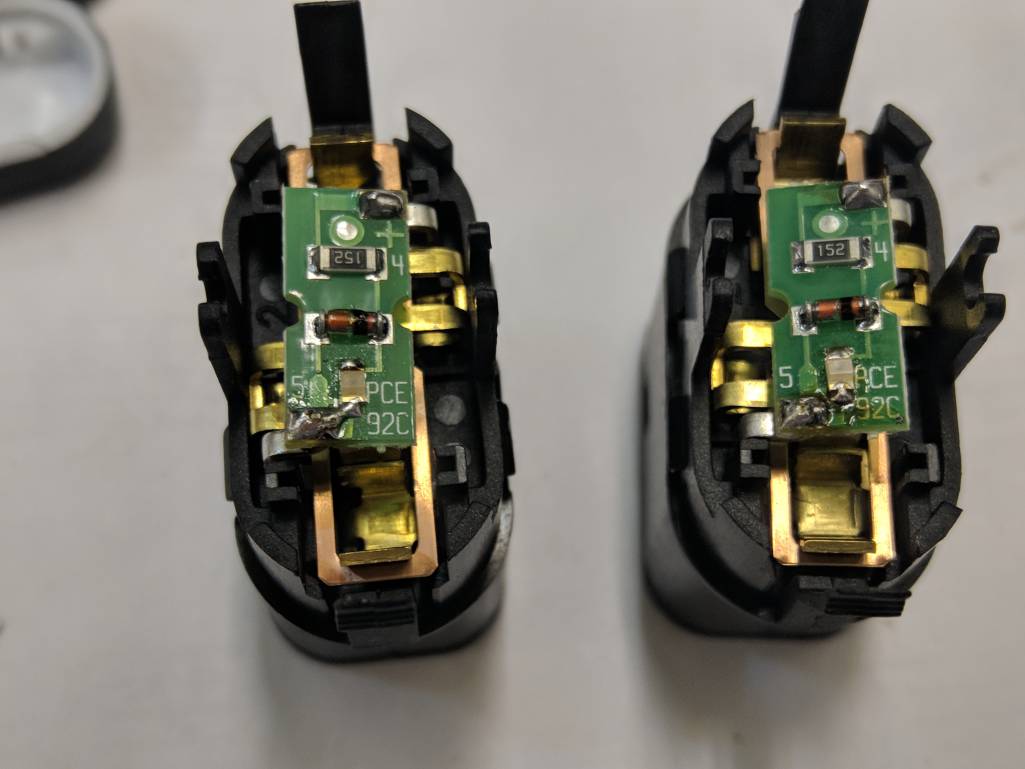

Нашел в конторе красные смд. Поставил поярче которые-больше на штатные зелёные по зачёту были похожи.
Можно собирать

Отправлено спустя 1 час 47 минут 54 секунды:
Собрал по схемке на столе. Все светится и работает. До крайних положений доходит и не потребляет ничего, как и обещали. То есть никаких реле тока не надо

Только подсветка красная, но контур белесоват как-то. Но пойдет на первое время - можно внедрять

[Cateika]

Было раньше...

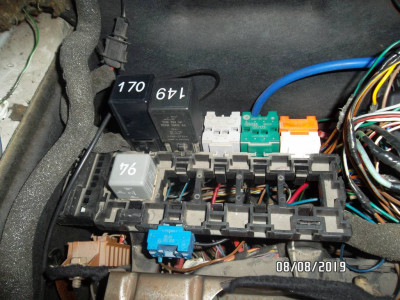

Представился случай снять торпеду, заодно и релюшку 149 на закрывание жабр от ключа поставил, где должна быть...
Удобнее, стало, когда из авто выходишь, а жабры открытые остались... Не нужно опять в салон прыгать и закрывать с кнопок... просто ключом закрываешь и авто и жабры...

[tirex]

Нет ли номеров накладок на моторчики жабр для рестайлинга?
