Замена внутренних ШРУСов

[Pivovar]

У меня само долго Linux продержался. Но там пыльник короткий, ближе к шрусу обжимается.

[Power]

Linux

a widows недолго проработал?

[Pivovar]

LYNX

[Yurec66]

Взял таки M-Tex. Что будет, то будет. Ничто не вечно под луной.

[Yurec66]

Сегодня менял наружний ШРУС. Основной отрезок потраченного времени пал на его установку на шлицы. Мандулялся долго, не хотел он становится на место... Раз 5-7 снимал и надевал на начало шлицов. Стучал до ус... В один из моментов он скользнул и проскочил таки стопорное кольцо. Только вот предел его посадки так и не уловил. Я думал пластиковое кольцо должно было войти внутрь обоймы. Но оно осталось снаружи. Для контроля еще стучал несколько раз по торцу. После как установил, да и чего скрывать, еще до этого, думал ... Неужели колесо держится только за счет удержания этим стопорным кольцом
Терзают таки сомнения касаемо правильности сборки. Точнее расположения пластикового кольца. В одном из роликов говорят, что якобы то кольцо должно войти внутрь шруса . Но как оно туда войдет, если оно сидит на полуоси , а у шруса до самого края шлицы. По идее это кольцо должно упираться в нарушнюю сторону шлицевой части. Тогда напрашивается вопрос - а нашто оно там с таким расположением. Может есть у кого картинка полуоси в обранном виде в разрезе?

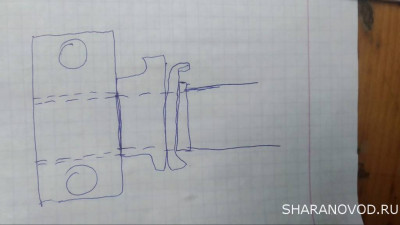

Мне вот так представляется, что у меня собралось

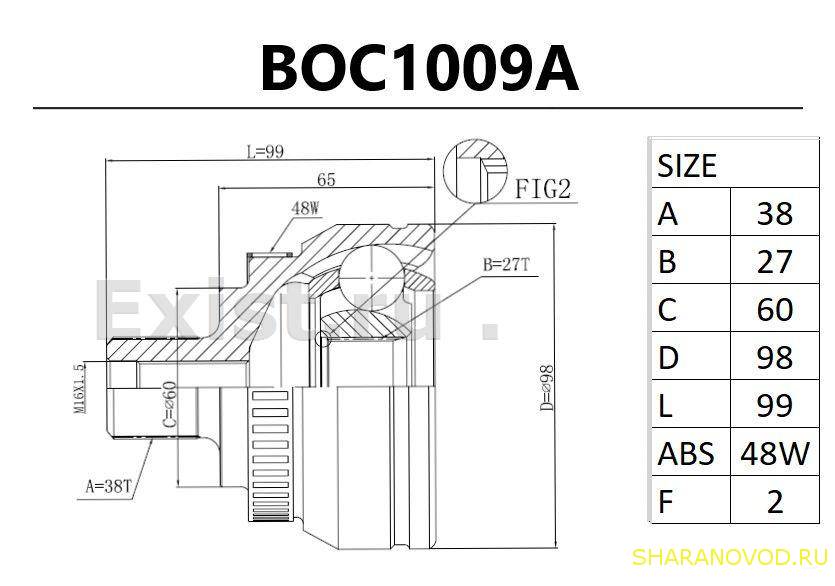

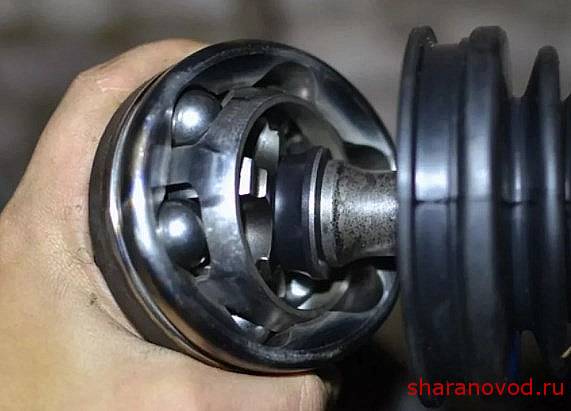

Походу все я правильно собрал. Вот даже картинку нашел похожую. Никуда внутрь не должно кольцо входить.

[Шамиль80]

Неужели колесо держится только за счет удержания этим стопорным кольцом

колесо держится на ступице пятью болтами.
Стопорное кольцо держит "палку" в ШРУСе дабы первая не выскочила из второго.

[Cateika]

Походу все я правильно собрал.

Походу, перевёрнутая внутренняя обойма... С одной стороны - шлицы начинаются почти сразу от края, это внешняя сторона под стопор... Другая сторона имеет конус как раз под пластмассовую конусную шайбу и шлицы там не у самого края...

[Yurec66]

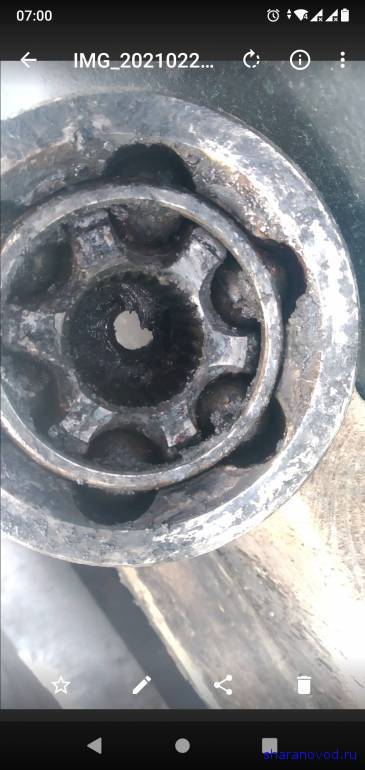

Конус небольшой там есть, но это скорее для того, чтобы изначально легче было сделать посадку на шлицы и проскочить стопор. Я старое кольцотприкидывал к старой обойме, тоже внутрь не вставляется.

Отправлено спустя 1 минуту 48 секунд:

Отправлено спустя 1 час 3 минуты 28 секунд:
Да и по большому счету в шрусе нет места, куда бы это кольцо могло вставится, используя свою геометрию. Для чего такая форма - остается загадкой. Но пока это гемор... Не могу ехать, пока не убедись, что все собрано верно.

[Cateika]

...куда бы это кольцо могло вставится...

...а не кто и не говорит, что оно туда должно залазить полностью !!!...
прошу прощения, за прямоту... но твои фотки = говённого качества, деталей = не разобрать, + ещё, какие-то из тырнета...
...сравни...

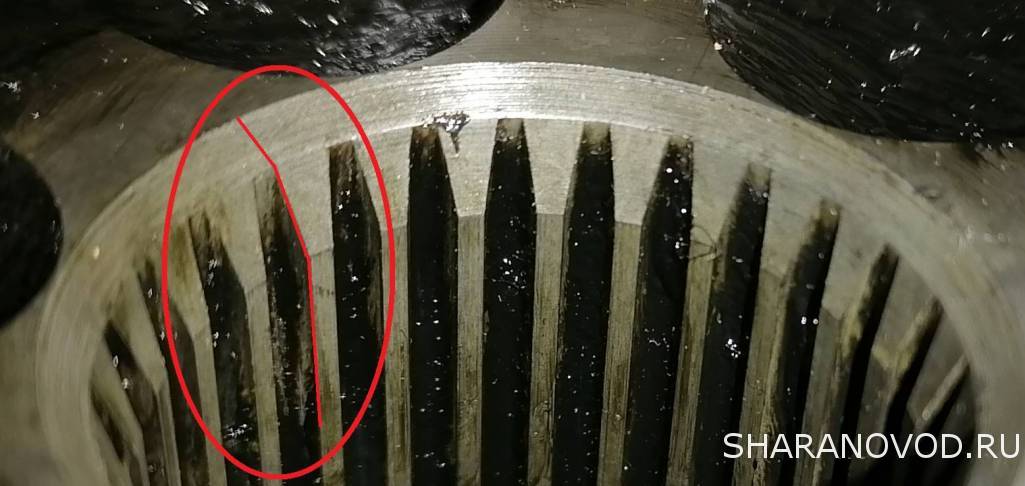

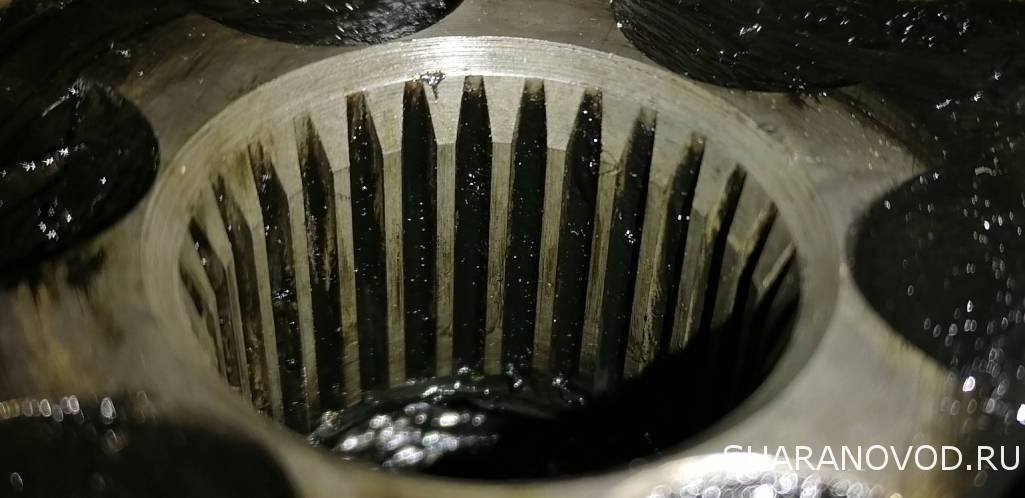

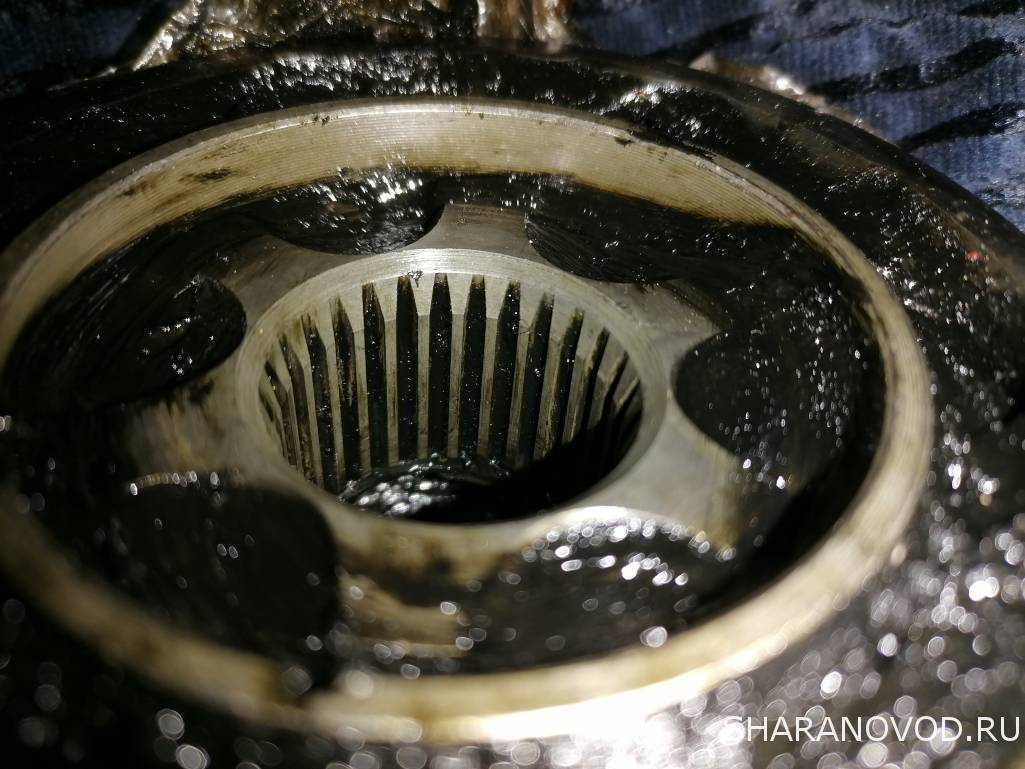

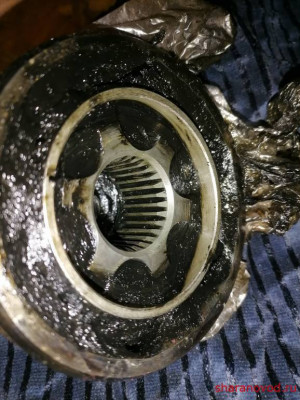

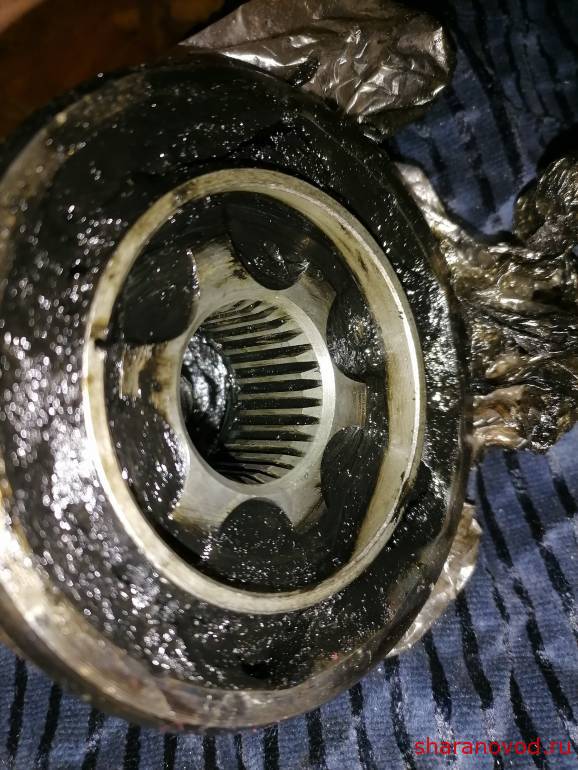

шлицевая, обоймы с внутр. стороны...

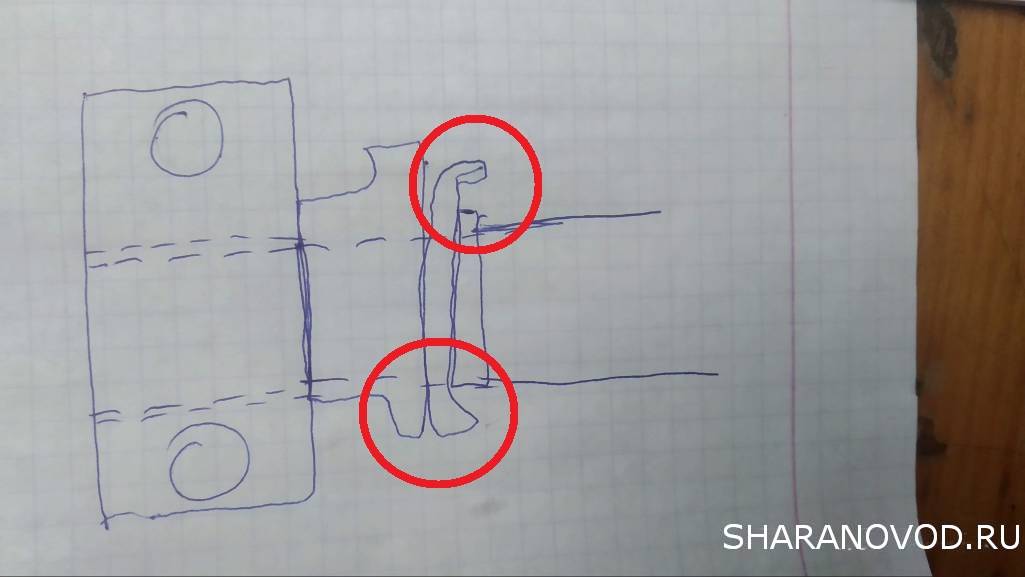

ЗЫ. ...а что а рисунок такой ??? ... чё, пружинную шайбу наоборот одел ???... так то, она ставится не так... есть монтажное положение пластмассовой и пружинной шайб...
...и не стоит молотить по гранате, что бы она вошла за стопор... достаточно одного удара и просто дёрнуть её рукой/руками, если зашла за стопор, будет всё норм, если рукой обратно не выходит...

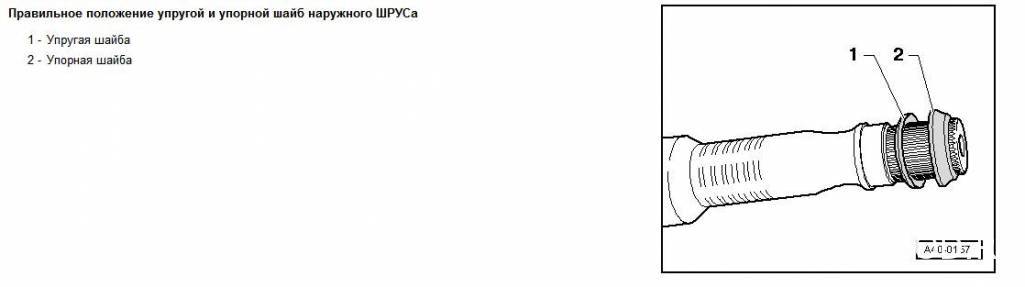

шайбы...

[Yurec66]

Вадим вот эти шлицы, со скосом - я про них и говорил, что для легчайшей посадки на стопор, чтобы проскользнули.
Насчет тарелки - хм, засомневался... Там вроде была дном к шайбе когда старую снимал. Так же и поставил. А первый рисунок - это я рукой рисовал сам. Блин, неужели опять разбирать придется ...
Именно из за металлической шайбы. Хомут большой новый купить придётся.
Не знаю почему, но я долго не мог на стопор его набить.
