"Жабры". Электропривод.

Сообщение **Vofik** » 28 май 2019, 10:35

macsafe: 28 май 2019, 10:32 Короче при все богатстве выбора взял


Нормально пойдут

Сообщение **macsafe** » 28 май 2019, 10:37

Ща расковыряю, погляжу, как подсветку заколхозить в красный. СМД там СД или как...
Пока мысль, что раз в консоли КПП, то плюс беру с прикуривателя (у меня там постоянный), а на подсветку отдельный с подсветки прикуривателя тогда придется. Чтобы не тянуть далеко провода до блока предов

Сообщение **Power** » 28 май 2019, 10:42

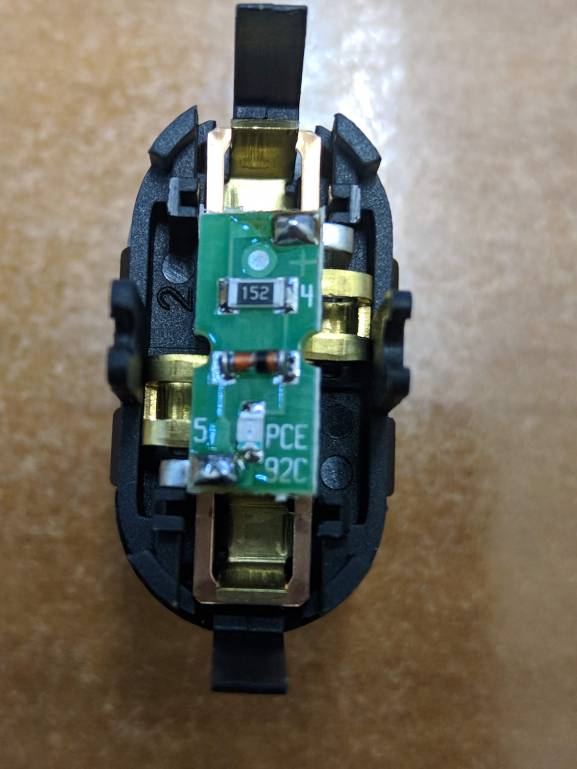

Так я ж показал платку внутри. СмД , да ещё весьма микроскопический

Сообщение **macsafe** » 28 май 2019, 13:27

Power: 28 май 2019, 10:42 Так я ж показал платку внутри. СмД , да ещё весьма микроскопический

Ага, так и есть. Надо чето думать

Отправлено спустя 24 минуты 9 секунд:
Пока мысль одна -выкинуть найух плату и впаять обычный СД с резюком на эти контакты. Я не электронщик ,но вроде на плате резюк, диод и СД - вот этот набор и заменить

Сообщение **Power** » 28 май 2019, 19:38

Вставь кусок красной плёнки в кнопку.

Сообщение **macsafe** » 28 май 2019, 22:24

Тоже думал, но не нашел куска на экскрименты

Сообщение **Vofik** » 29 май 2019, 13:30

Оно всегда в этой жизни так происходит,сначала потуги мысли идут для решения глобальной проблемы(нужны жабры с электроприводом,рукой открывать не удобно),все вроде с моторчиками все ясно,теперь нужно кнопки какие нибудь хотя бы,лишь бы работали,нашлись более менее,нет же,зелёный свет,а везде красный,,экибана,, рушится

достал красные светодиоды,поставил.... кнопки,жабры и.....забыл,и каким они там светом горят пофиг,главное шоб открывались)))

Сообщение **sharik6163** » 29 май 2019, 19:05

Vofik: 29 май 2019, 13:30 все вроде с моторчиками все ясно,

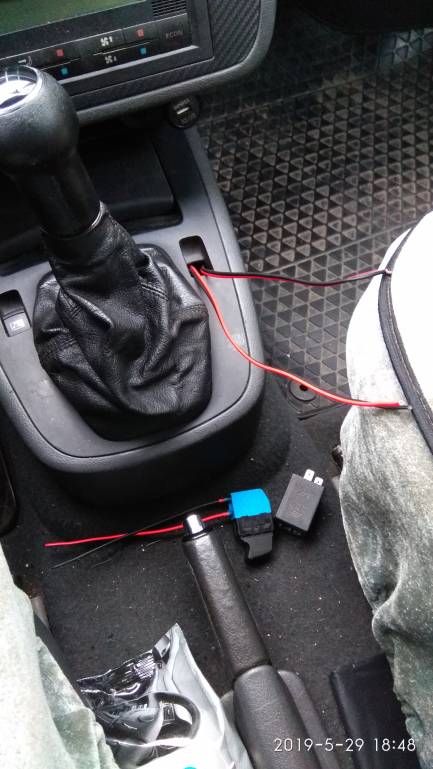

Вот и я всё приобрёл, всё есть, вывел два провода питания и от моторчика два провода , а дальше ступор....как говориться смотрю в книгу(схему) - вижу фигу.

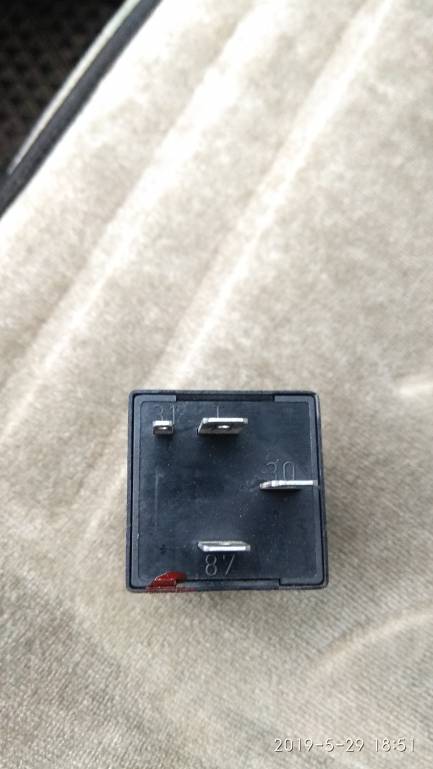

По моим понятиям тут без релюхи с оригинальной кнопкой ничего не будет. Как релюху подключить(31…Т…30…87…) чтобы менялась полярность, что есть что?

: Реле 149

Сообщение **Cateika** » 29 май 2019, 19:30

sharik6163: 29 май 2019, 19:05 По моим понятиям тут без релюхи с оригинальной кнопкой ничего не будет. Как релюху подключить(31…Т…30…87…) чтобы менялась полярность, что есть что?

Уже говорилось ДЛЯ ЧЕГО ПРИМЕНЯЕТСЯ РЕЛЕ 149 (!!!)

Cateika: 20 май 2019, 19:30 ... 149 - для закрывания поворотом и удержанием ключа в замке двери...

... но никак, НЕ для смены полярности...
По какой схеме подключаешь ??? (рест - дорест...)
По рестайловской схеме = опрокидывание полярности с помощью, ещё по одному реле на каждый эл.двигатель жабр...
Т.ч. тупое подключение кнопки и даже 149 - нихрена не даст правильной работы...

Сообщение **sharik6163** » 29 май 2019, 20:55

Точно Вадим. С головы вылетело...надо 404 реле...сам же и писал...по рест.конечно!
