Крепление запасного колеса (Лифт запаски)

[dimid-hiace]

Спасибо большое ! Но хотелось бы сделать красиво и по взрослому ! Нижняя часть упирается в пластиковую трубку , которая заходит в лифт и после поднятия фиксируется скобой , а незная точного размера трубка не станет на своё место ! Поэтому нужны размеры или образец ! С уважением ! Дмитрий .

[dimid-hiace]

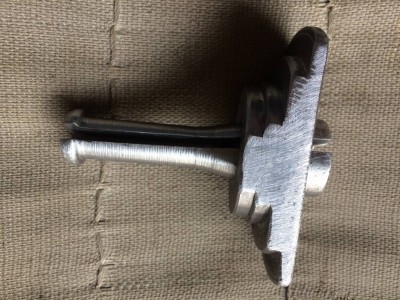

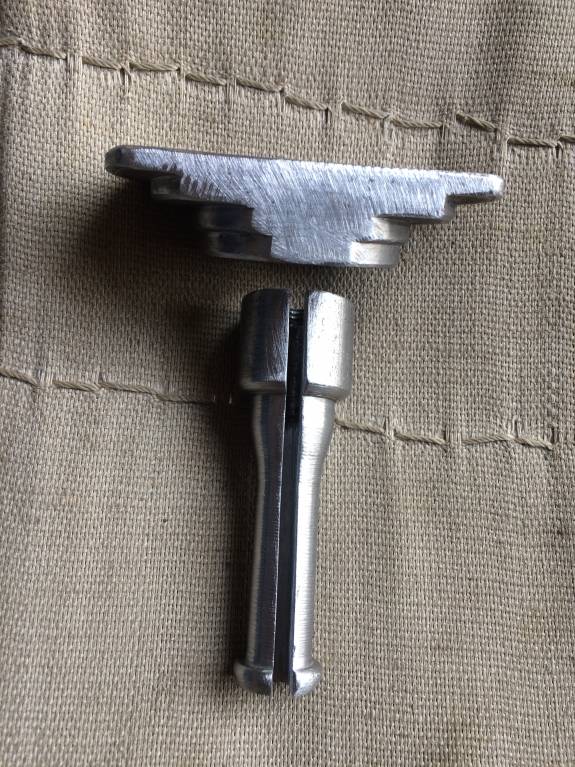

Получилось вот так ! Все снимается и ставится без проблем ! Родную бабышку не трогал !

[11piligrim11]

Чертеж? Размеры в студию.

[dimid-hiace]

Чертёж не делал , в черчении не силён ! Токарь вытачивал по образцу снятому с другого Шарика ! Главным критерием было соблюдение посадочных размеров и разбираемость данной приблуды . Так , как не хотелось портить родную запрессовку на бабашке . Снизу ещё пробка на резьбе , на фото не видно , снята . Трубку забил смазкой , вставил трос , обматал изолентой , все работает , запаска висит на родном месте .В багажнике раздолье !

[mitya]

Нашёл объявку
Может кому интересно будет. Просит 40$
https://www.kufar.by/%D0%9C%D0%BE%D1%81 ... 894091.htm

[Assault16]

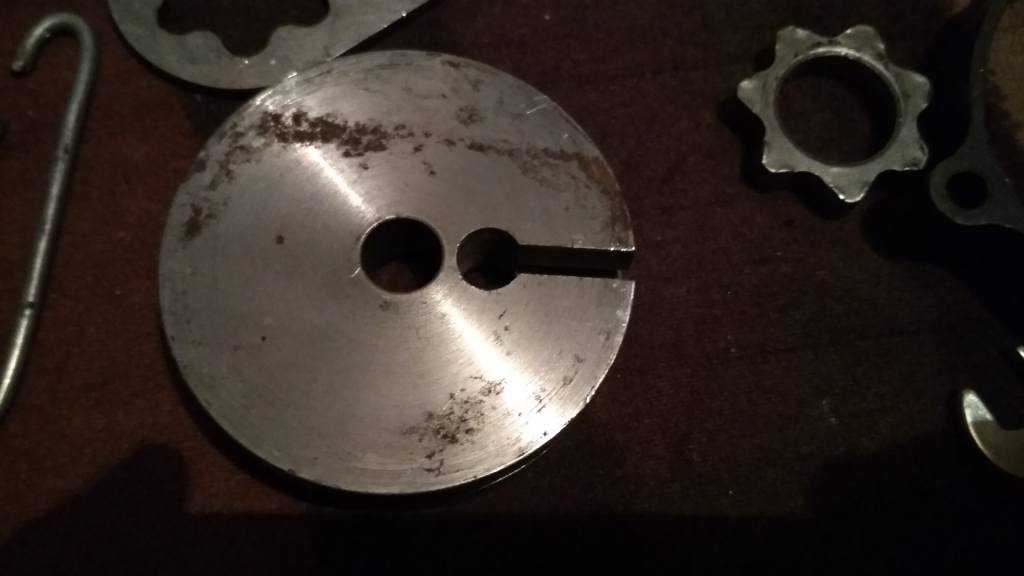

Привет! Нужна помощь, при покупке авто лифт был снят и разобран пред. хозяином, вроде бы все детали имеются, но заметил небольшое различие. У Вас на фото этот вал с вырезами, а у меня без, хотел спросить, это вал отлит по разному или у меня отсутствует часть (может там пластиковая прокладка или еще что-то). Буду благодарен за ответ. Вот у меня как:

[Cateika]

... это вал отлит по разному или ...

У тя, подозреваю, барабан не литой и стальной, походу = восстановлен... сработано = (много откликов встречалось, что дюралевые родные барабаны = ломаются на несколько частей...)

... или у меня отсутствует часть (может там пластиковая прокладка или еще что-то)...

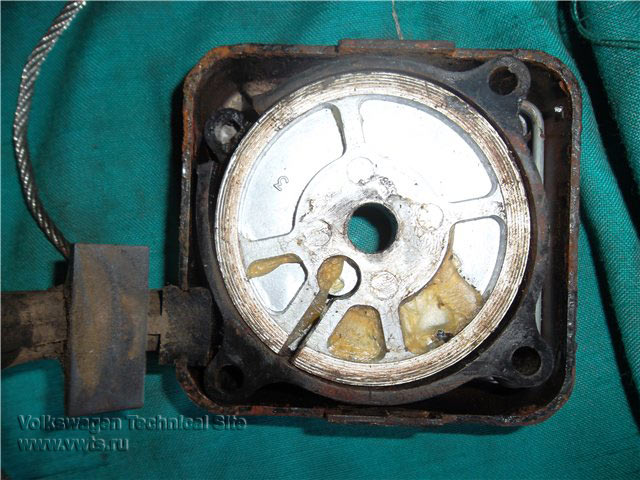

Все детали = на фотках (...после помывки... там по порядку... других нет...)

ЗЫ. Вообще, обратную сторону, ту что с выборкой под "волну" ??? ... было бы здорово = размеры ...

[Assault16]

Я пока еще не собрал, завтра если что сделаю замеры. А так вал у меня стальной, тяжелый. Предыдущий хозяин разобрал все и куча деталей по всему багажнику разбросаны были, удивлен что нашел все, скорее всего (если вал не родной), то делали его еще до предыдущего хозяина. У тросика была бобышка оторвана и на конце троса был крюк привязан и запаска висела на тросе а трос цеплялся за петлю для ремней 3-го ряда, ту что на полу. Сегодня приделал бобышку, если что завтра фото выложу как сделал

[Assault16]

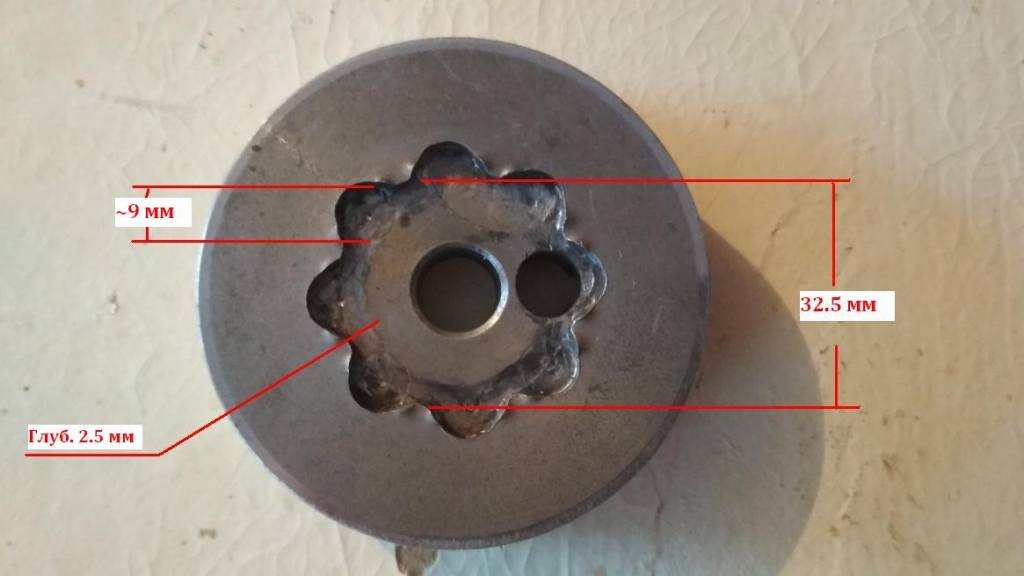

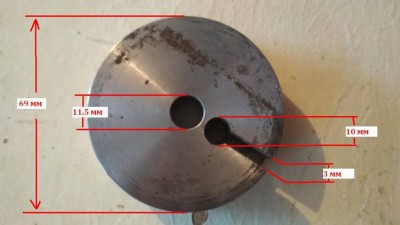

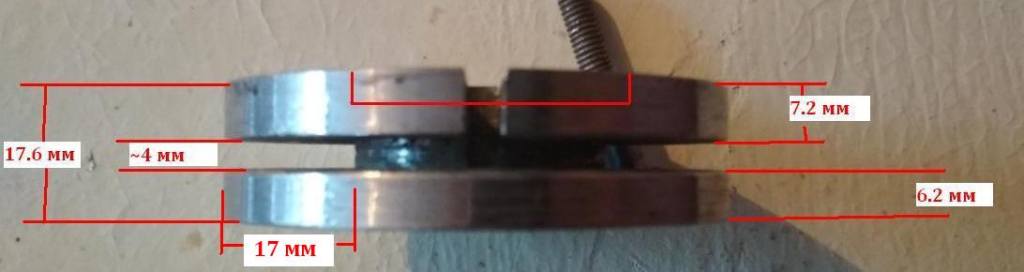

В общем собрал сегодня механизм, все работает! В черчении не силен, вот размеры вала, если где-то непонятно отметил, пишите.

Размеры

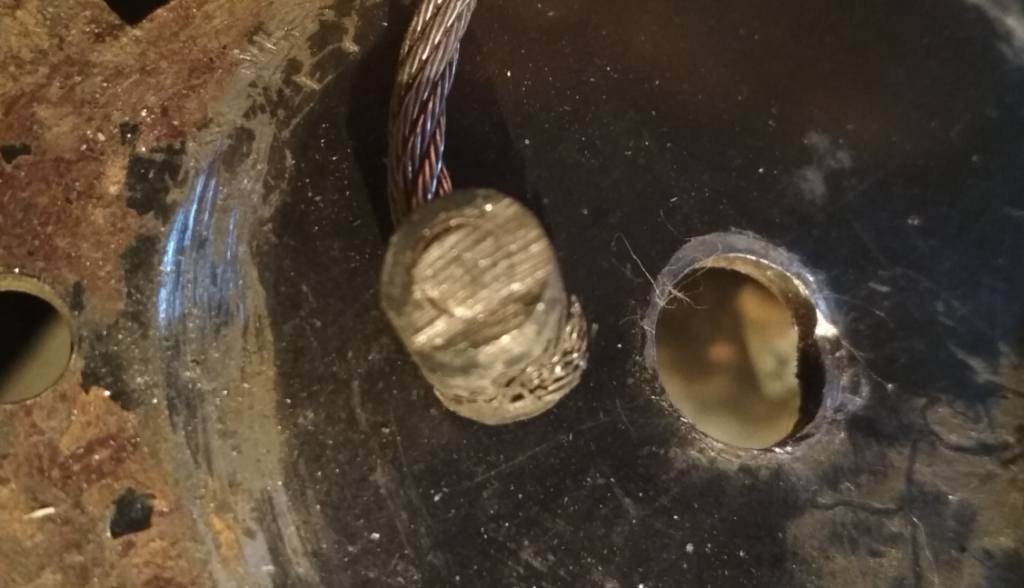

Бобышку на тросик делал так: взял болт нужного диаметра, отпилил нужной длины, просверлил в нем сквозное отверстие для троса, и просверлил отверстие сверху для болтика, вставил трос, зажал болтом и отрезал лишнюю часть зажимающего болтика:

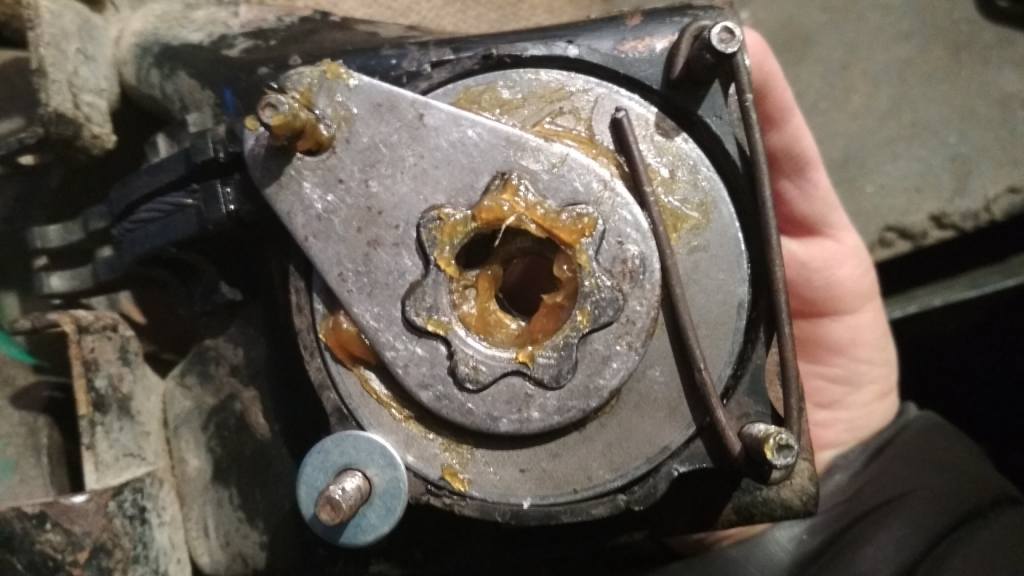

Сборку произвел немного в другом порядке: Вставил трос в вал, одел пластиковый кожух, поставил вал на площадку корпуса, вставил снизу болт (тот на который одевается пружинка и стопор), одел пружинку и стопор на него, пружинку завел за выемку на площадке, вставил шестеренку с фиксатором и болт для фиксатора, вставил два болта на которые одевается пружинная скоба и одел саму скобу.

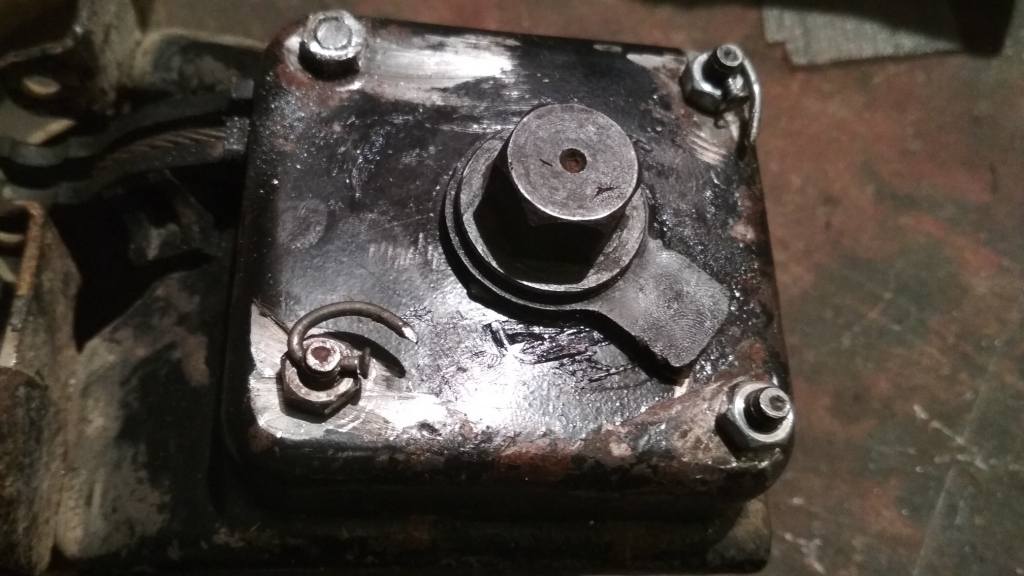

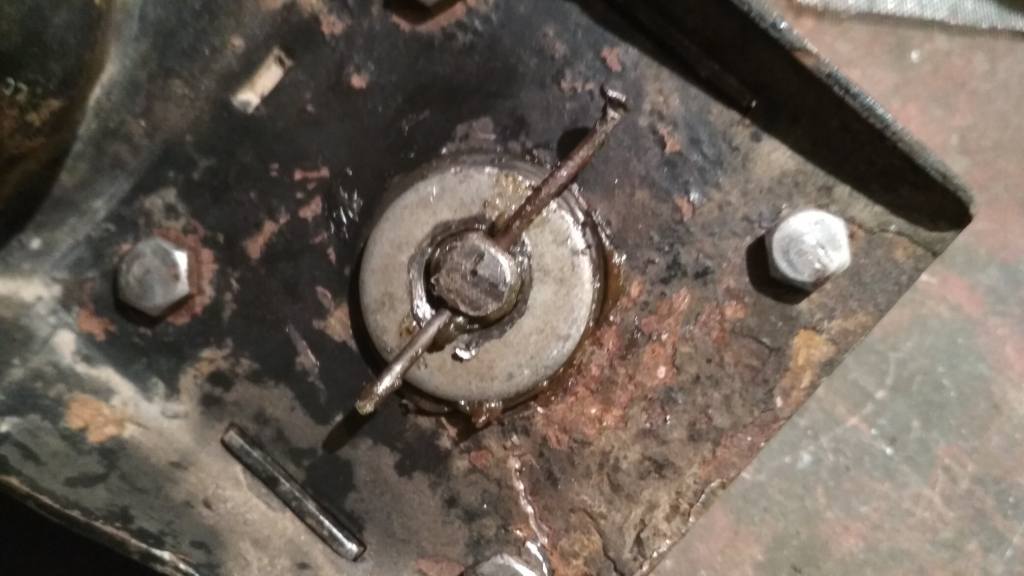

Перед тем как приделать бобышку на тросик, забыл одеть направляющую, поэтому пришлось в ней сделать прорезь и одеть на трос. Распилил ее с верхней стороны, там где трос не касается ее. Далее одел направляющую и одел короб, сверху закрутил гайки, Плюс в двух болтиках просверлил отверстия и вставил туда шплинты (гвоздики), на случай если гайки открутятся. Вставил эксцентрик и ось, с нижней стороны оси просверлил отверстие и вставил шплинт, подложив шайбу.

[stepanstepan]

получилось просто и практично... но только не для женщин

А можно вид сверху сбоку всей конструкции шпильки, а то у меня по всем размерам ну никак шпилька в центральное отверстие на попадает, разве что косяком, ровно только в отверстие болта...
