Электрические схемы Шаран

[S4fr0n]

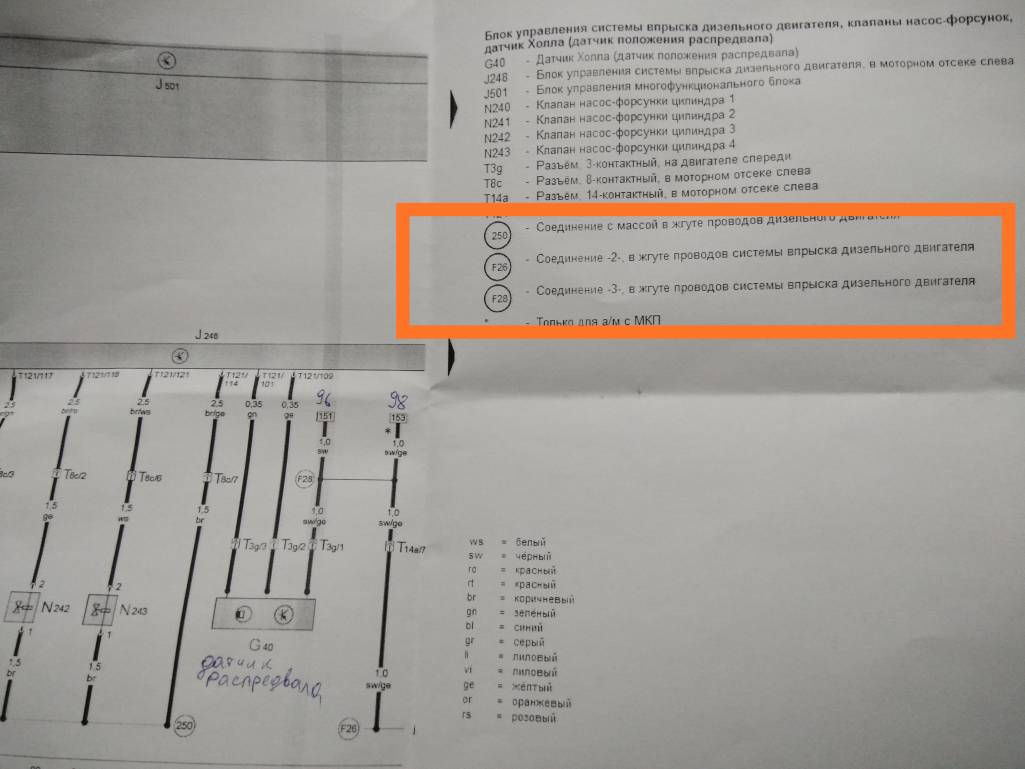

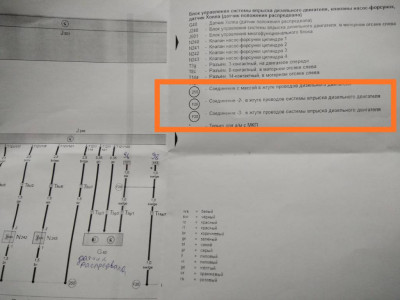

Помоготи с схемами пжл. начинающему электрику . Не могу понять в схеме что означает в кружочке В240 допустим. В описании написано что это соединение -2- (50) в жгуте проводов салона. Где его искать в живую?

Отправлено спустя 7 минут 55 секунд:

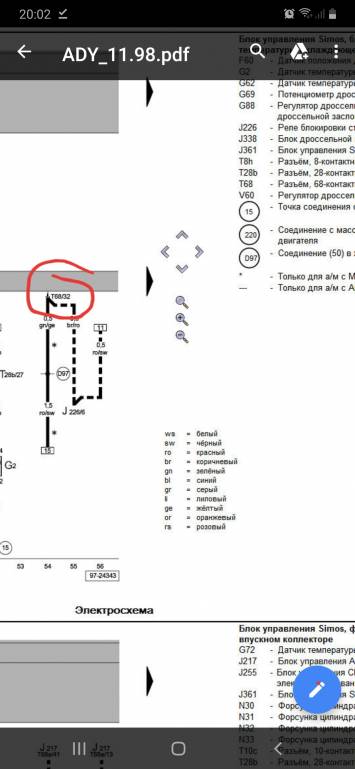

И еще что это означает? Я так понял что это разъем 68 контактный блока управления симос, а через дробь 32 пин получается? Правильно думаю?

[Cateika]

Электрические схемы Шаран (Пост Cateika #39287)
Да
Т = обозначение разъёма.
68 = количество контактов.
/12 = номер контакта.

Соединения (В ХХХ) = неразъёмные соединения проводов. Обыкновенные "скрутки"... Их местоположение - не обозначено нигде, карт на расположение таких соединений нет... отыскать такое соединение = только двигаясь по проводу...

[petr]

подскажите.не могу на схеме найти G65.куда от него провода идут.проводку прозвонить.(датчик давления кондиционера)

Отправлено спустя 10 минут 10 секунд:
по схеме 3 провода.на датчике 4.непонятно.

[Cateika]

Эл.схемы АКПП AG-5 с ноября 2002 г/в.

AG-5_ AYL_AUY_AWC_c11.2002.pdf

Двигатели: 2.8 AYL/1.9 AUY/1.8 AWC

(1.23 МБ) 572 скачивания

Самодиагностика AG-5.docx

(122.84 КБ) 636 скачиваний

[Atrusha]

Как физически выглядит " соединение такое-то в жгуте проводов таком-то"? Что это? Разъем, или просто три жгута сходятся в одной точке?

[11piligrim11]

Электроспайка в термоусадке или просто изолентой замотанная.

[Cateika]

Обогрев ветр.стекла_с09.2001.pdf

(573.91 КБ) 673 скачивания

Обогрев ветр.стекла_с05.2004.pdf

(444.83 КБ) 523 скачивания

Ю_подогр_стекол_с 09.97.pdf

(609.48 КБ) 350 скачиваний

Ю_подогр_стекол_с 09.98.pdf

(507.17 КБ) 336 скачиваний

[tirex]

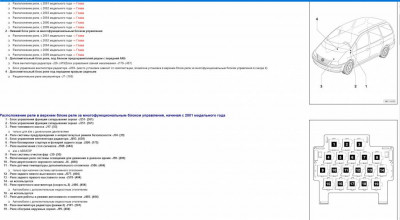

Уважаемые, может плохо искал, подскажите схему подключения реле 430.

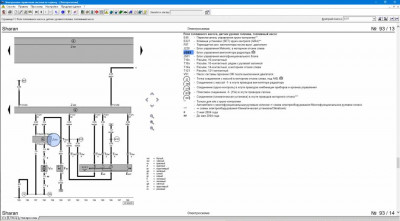

Держи

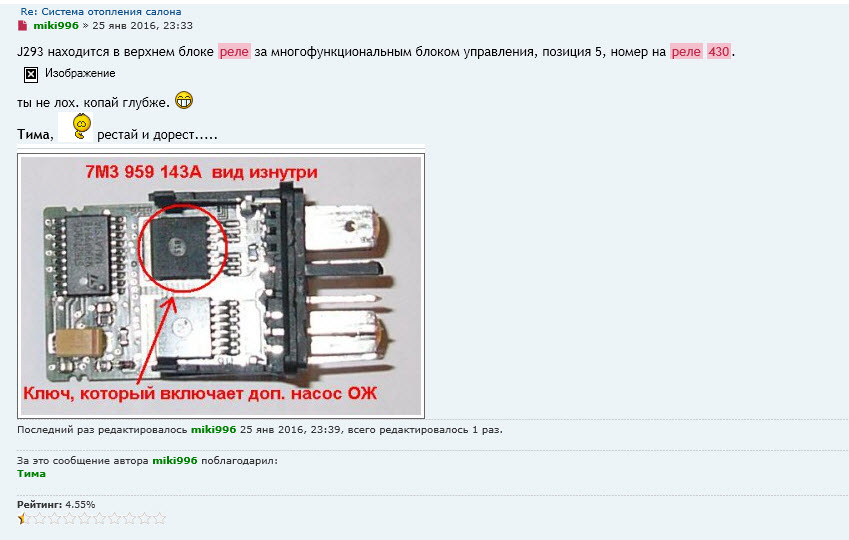

1. Re: Система отопления салона (Пост miki996 #13534)
2.

Отправлено спустя 7 минут 37 секунд:

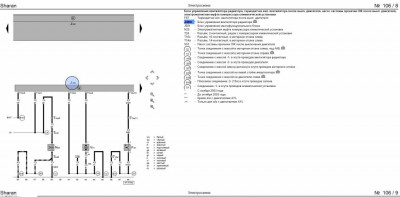

И ещё немного

Отправлено спустя 59 секунд:
https://vwts.ru/forum/topic/247106/#post-3796013

[Cateika]

Зеркала, дорест, с 07.97 - 05.00 г/в

Наруж.зерк.с функц. склад.с05.98.pdf

(689.45 КБ) 602 скачивания

Наруж.зерк.с05.98.pdf

(439.04 КБ) 455 скачиваний

Наруж.зерк.с09.97.pdf

(439.31 КБ) 414 скачиваний

[Cateika]

Вторая АКБ и подключение розеток.

Вторая АКБ_01.96.pdf

(206.05 КБ) 414 скачиваний

Вторая АКБ_05.97.pdf

(251.5 КБ) 387 скачиваний

Вторая АКБ_09.97.pdf

(256.46 КБ) 376 скачиваний

Вторая АКБ_11.98.pdf

(269.68 КБ) 466 скачиваний
