"Жабры". Электропривод.

Сообщение **Power** » 27 май 2019, 16:05

Отправлено спустя 3 минуты 26 секунд:
Прозвонить пока некогда

Отправлено спустя 1 час 26 минут 1 секунду:
Назвонилось вот что. (Конкретно по моему разъему)
Черный - очевидно масса, нормально замкнут на зеленый и синий. При нажатии вверх или вниз один из них соответственно отрубается. На другом минус остается.
Красный плюс, т.к. при нажатии на том, который ( зел или син) отключился, появляется коммутация с красным.
Жёлтый явно подсветка, т.к. не звонится ни с кем.

Сообщение **Cateika** » 27 май 2019, 20:08

даа... лучше его в руки взять и пощупать... как бы, такой в нашем мухосранске отыскать...

Сообщение **Power** » 27 май 2019, 20:50

Искать по словам "кнопка стеклоподъёмника ВАЗ".

Сообщение **macsafe** » 27 май 2019, 22:31

Cateika: 27 май 2019, 20:08 лучше его в руки взять и пощупать

Вот она схема похоже https://www.drive2.ru/l/8442243/

Отправлено спустя 23 секунды:
Прокатит мне? Вроде вот так да https://www.drive2.ru/b/288230376152075767/

Сообщение **Power** » 27 май 2019, 22:37

macsafe: 27 май 2019, 22:31похоже

Я так и описал.

Сообщение **macsafe** » 27 май 2019, 23:05

Я ещё такие нашел. Может даже больше на оригинал похожи. Надо живьём глянуть наверно http://amperavto.ru/podbor-po-marke-avt ... oduct-1503

Сообщение **Power** » 27 май 2019, 23:20

Мне такие меньше нравятся. И они явно крупнее.

Сообщение **Vofik** » 28 май 2019, 09:18

В варианте предложенном Power,
черный -минус
красный - плюс замка зажигания( у меня оранжевый)
желтый- (у меня белый)подсветка зелёным светом
зелёный и синий на моторчик ,,жабр,,

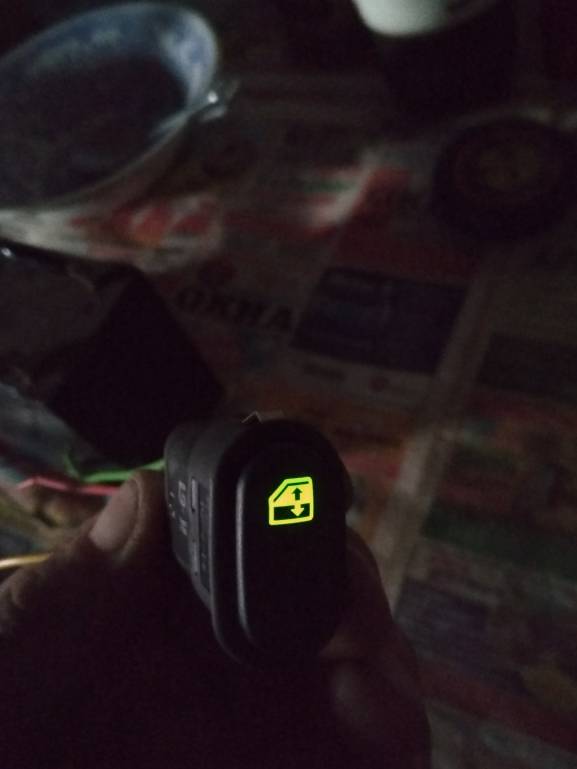

подсветку можно объединить с красным,тогда кнопка будет светиться при включении зажигания.Кнопка напоминает две реле с где минус присутствует сразу на двух выводах идущих на мотор,и переключающимся на плюс.Кнопку испытывал прямым включением без релюх,даже на управление моторами стеклоподъемников

Сообщение **macsafe** » 28 май 2019, 10:30

Power: 27 май 2019, 23:20 Мне такие меньше нравятся. И они явно крупнее.

Крупнее не страшно. Полезли бы. Там другая проблема -они под большую толщину установочной панели - там мм4 для защелкивания надо - из-за это и не взял

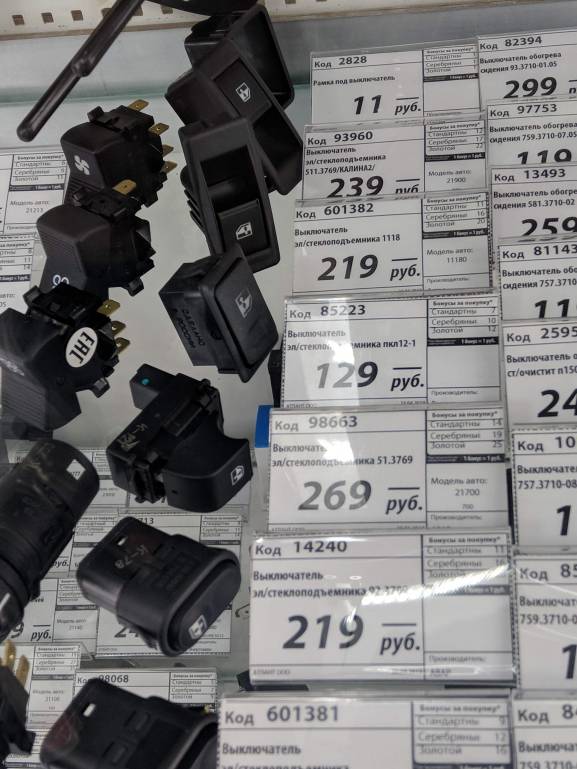

Вот весь ассортимент их

Сообщение **macsafe** » 28 май 2019, 10:32

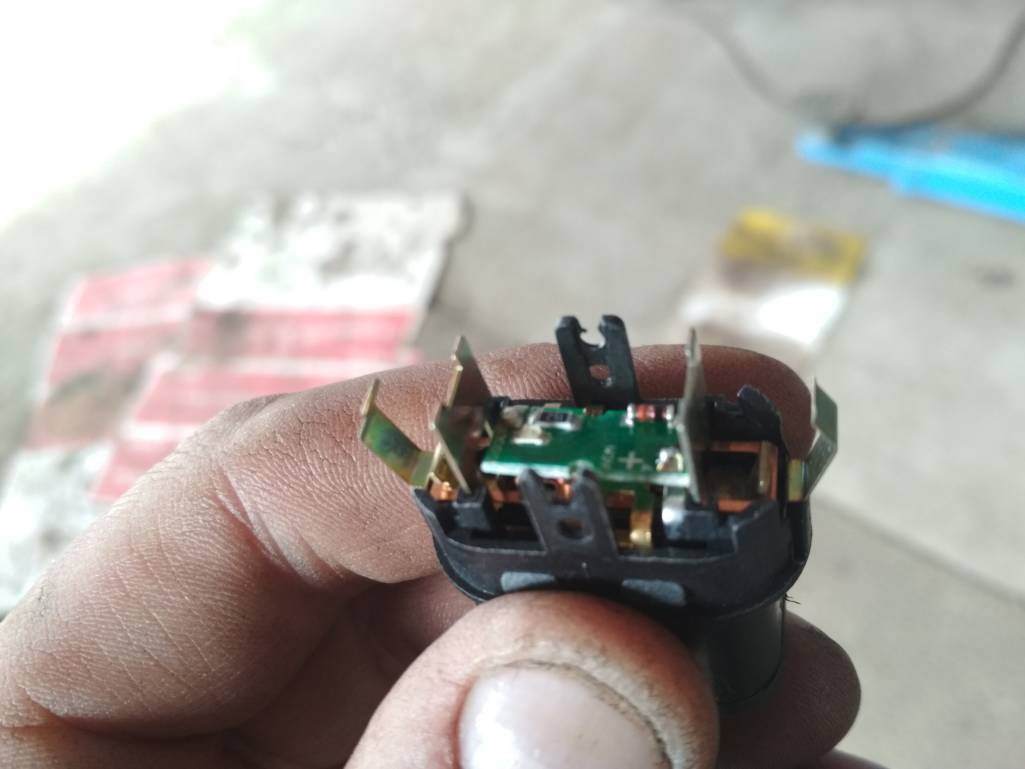

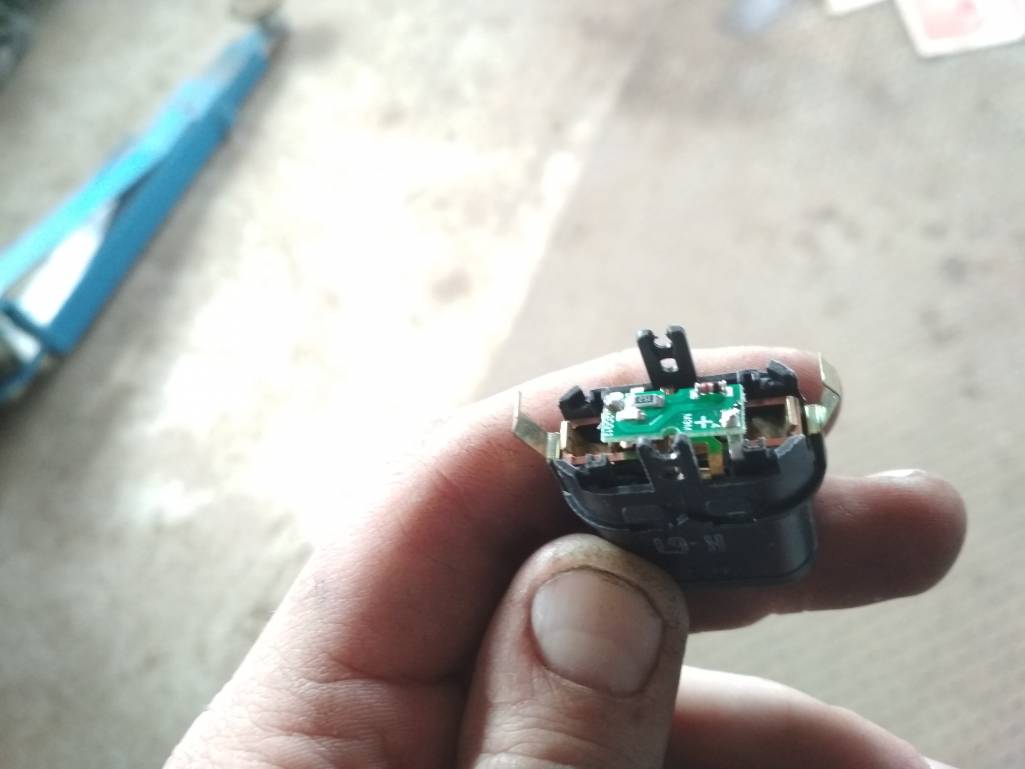

Короче при все богатстве выбора взял

Отправлено спустя 2 минуты 19 секунд:

Vofik: 28 май 2019, 09:18 В варианте предложенном Power,
черный -минус
красный - плюс замка зажигания( у меня оранжевый)
желтый- (у меня белый)подсветка зелёным светом
зелёный и синий на моторчик ,,жабр,,

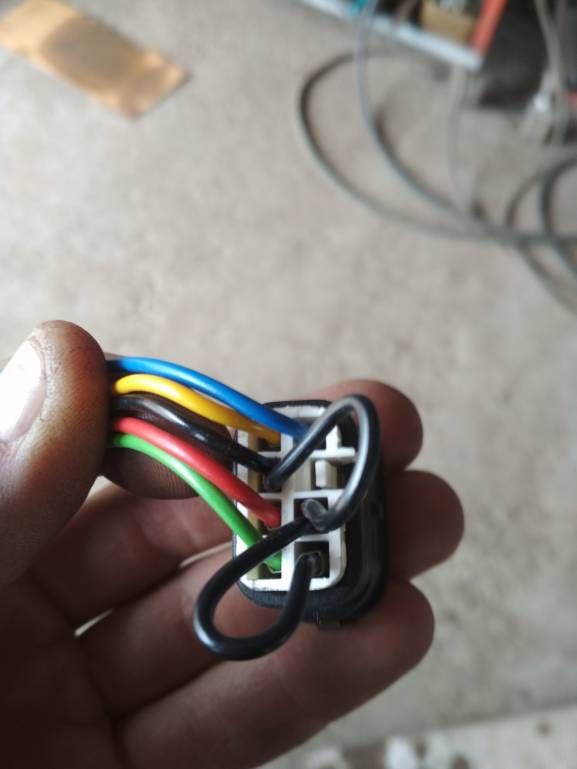

Цвета это не про ВАЗ. Из 2 одинаковых купленных колодок - см. фото выше-ни одного провода, пересекающегося по цветам на них. Что есть, то и лепят походу

Тут надо контактами оперировать
