Самостоятельная установка круиз-контроля (рестайл)

Сообщение **sharik6163** » 26 янв 2015, 22:19

У меня тоже было 4 провода...

Добавлено спустя 1 минуту 56 секунд:
А контакты там будут пустые. Тоесть достаёшь пустые, вставляешь туда провод и вставляешь назад в пин.

Добавлено спустя 2 минуты 43 секунды:
А поводу фишки в рычаге, то я всё с нуля присоединял провода в определённый пин разъём фишки

Я имел ввиду фишка которая вставляется в подрулевой переключатель, из нее выходит 6 проводов, пины под номерами 2,3,4,5,6,7; а подключение этих проводов в фотоотчете описывается только для 5 проводов

А ты номерок на ней глянь. Уверен, не совпадет. Паяй, как на схеме. Иначе работать не будет.

Сообщение **Cateika** » 27 янв 2015, 15:21

Круиз дв. AUY...

11piligrim11:А ты номерок на ней глянь. Уверен, не совпадет.

Мужыки, пожалуйста прочитайте внимательнее мое сообщение:
- номер фишки которая вставляется у меня в подрулевой переключатель 8Е0971980

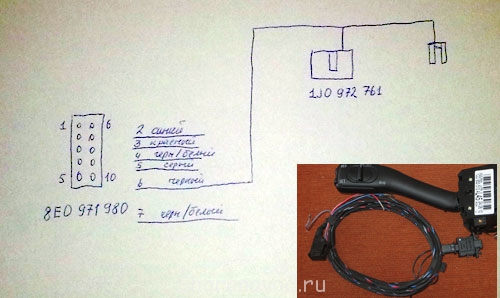

- На фишке установлены 6 проводов в пинах 2,3,4,5,6,7 (т.е. точно также как на рисунке выше где на бумаге ручкой нарисована схема цветов проводов в пинах фишки 8Е0971980)
- А теперь вопрос: В фотоотчете я насчитал подключение 5 проводов из фишки 8Е0971980 , а еще 1 не понимаю куда подключать

Сообщение **sharik6163** » 27 янв 2015, 22:01

Касьян Александр, 7 и 4 провод в один превращается, ты учитывал это?

sharik6163: 7 и 4 провод в один превращается

НЕТ.
А где, как , для чего?

Сообщение **sharik6163** » 27 янв 2015, 22:06

Посмотри гатейкину схему, там всё понятно. А фишка шла вместе с рычагом или отдельно?

Добавлено спустя 52 секунды:
Сохрани её ...это твой ключ

Да, продавец вместе с рычагом отдал.

Сообщение **sharik6163** » 27 янв 2015, 22:43

Смотри схему и в путь....Ну если не совсем, то звони..

Добавлено спустя 31 минуту 19 секунд:
И ещё раз....на мозги идёт 4 провода, один из которых 4-й и 7-й пин переходит в единый и подключается к 14 пину 121контактного разъёма мозгов.
5й пин 10-ти контактного разъёма идёт в 46-й пин 121контактного разъёма...
2й пин 10- ти контактного разъёма идёт в 45-й пин 121контактного разъёма...
3й пин ............................................................в 44-й пин ..........................................
6й пин .....................на предохранитель 15А
Вот твоя последовательность подключения.
