 Электрические схемы Шаран

Сообщение Cateika »

бахорет: 02 май 2019, 22:05 ...разбирал схему рестайла, завтра пойду пробовать найти общие моменты...
бахорет, Не нужно искать "общие момэнты"... :D
Раньше, просто, не было конкретного запроса на эл.схему... вот их тут и не было...
Дорестайлы
Climatronic_AFN_AVG:
Climatronic_AFN_с 11.96.pdf
(1.81 МБ) 537 скачиваний
Climatronic_AFN_с 09.97.pdf
(1.8 МБ) 461 скачивание
Climatronic_AFN_AVG_с 01.98.pdf
(1.81 МБ) 517 скачиваний
Climatronic_1Z/AHU/ADY:
Climatronic_1Z_ADY_c 09.95_AHU_c 06.96.pdf
(1.61 МБ) 512 скачиваний
Climatronic_AHU_ADY_c 09.97.pdf
(1.64 МБ) 491 скачивание
Climatronic_AAA/AMY:
Climatronic_AAA_c 09.95.pdf
(1.82 МБ) 535 скачиваний
Climatronic_AAA_AMY_c 09.97.pdf
(1.95 МБ) 434 скачивания
Climatronic_ANU_c 02.99
Climatronic_ANU_c 02.99.pdf
(1.86 МБ) 420 скачиваний
Climatronic_AJH:
Climatronic_AJH_c 11.97.pdf
(1.85 МБ) 515 скачиваний
Climatronic_AJH_c 01.98.pdf
(1.86 МБ) 543 скачивания
Последний раз редактировалось Cateika 08 май 2019, 15:02, всего редактировалось 2 раза.
Реклама
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

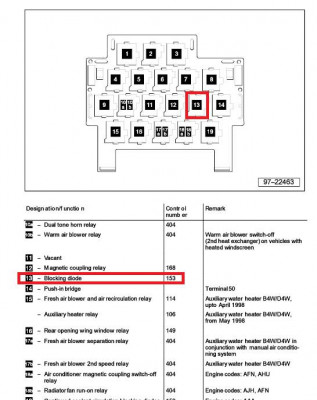

1. Коробочка, как обыкновенное реле, с номером 153, находится на плате реле, за многофункц.блоком...
Электрические схемы Шаран - Диод кандика 99 AFN.jpg
2. Есть хладогент = есть давление = кандик можно включать... есть давление = одна пара контактов - замкнута, другая - разомкнута, при отсутствии давления = первая пара размыкается, вторая = замыкается...
3. Также, два выключателя, F163 - нормально замкнут, при превышении t* ОЖ более 110*С = размыкается и отключает компрессор... F165 - нормально разомкнут при превышении t* ОЖ более 110*С = замыкается и включает 3-ю скорость карлсона...
S-SCH
Всего сообщений: 1
Зарегистрирован: 26.06.2019
Вод.стаж с: 1987
Откуда: Астрахань
Авто: VW Sharan 1996 7M 2.0 ADY
Возраст: 64
 Электрические схемы Шаран

Сообщение S-SCH »

Решил поставить вместо крутилки электростеклоподъёмник на водительскую дверь Шаран 7М, купил б/у с 15 пиновой колодкой без ответной части. Не собираюсь полностью повторять схему с блоком комфорта. Опыт в электронике и понимание как подключить у меня есть, НО не могу найти распиновку этой колодки, хотя бы как идёт отсчёт пинов в разъёме, где какой номер... Очень прошу ответить.
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

S-SCH: 26 июн 2019, 15:23 ...Не собираюсь полностью повторять схему с блоком комфорта центрального замка и сигнализации...
Чё там сложного... :D ... блок СП подключить двумя проводками к блоку ЦЗ... к линии закрывания и к линии открывания... вот и вся связь с блоком... тем более, что собираетесь ставить только в водительскую...

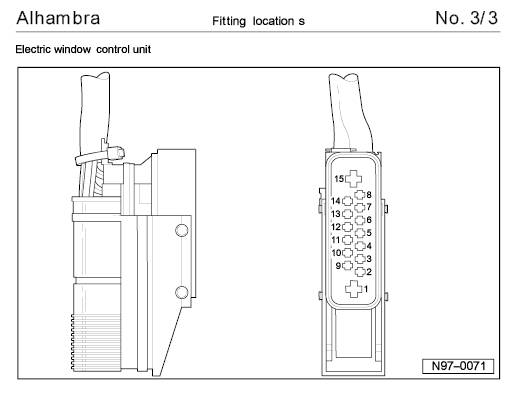

S-SCH: 26 июн 2019, 15:23 ...не могу найти распиновку этой колодки, хотя бы как идёт отсчёт пинов в разъёме, где какой номер...
Электрические схемы Шаран - Нумерация разъёма ЭСП.jpg
Последний раз редактировалось Cateika 28 июн 2019, 15:43, всего редактировалось 1 раз.
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

Последний раз редактировалось Cateika 18 июл 2019, 18:42, всего редактировалось 1 раз.
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

Продолжение первого поста с эл.схемами...
Поскольку, поступают жалобы на то, что типа, "файл не открывается"... "файл недоступен"... "файл не возможно скачать"... и пр. и пр. и пр.
Здесь добавляю, те схемы из первого поста, которые там уже не помещаются, по причине - "превышение лимита загрузок"...
AAA/AMY
AAA_AMY_11.98.pdf
(2.28 МБ) 628 скачиваний
ADY
ADY_06.95_AKT_04.97.pdf
(1.56 МБ) 1260 скачиваний
ADY_09.97.pdf
(1.65 МБ) 813 скачиваний
ADY_05.98.pdf
(1.7 МБ) 833 скачивания
AJH
AJH_11.97.pdf
(1.9 МБ) 737 скачиваний
AJH_05.98.pdf
(2.03 МБ) 626 скачиваний
AJH_11.98.pdf
(2.12 МБ) 714 скачиваний
BRT/BVH
BRT_BVH_11.05.pdf
(2.68 МБ) 831 скачивание
AYL
AYL_05.00.pdf
(3.04 МБ) 796 скачиваний
AYL_11.02.pdf
(3.21 МБ) 816 скачиваний
ATM
ATM_05.00.pdf
(2.69 МБ) 986 скачиваний
ATM_11.02.pdf
(2.69 МБ) 800 скачиваний
Последний раз редактировалось Cateika 18 июл 2019, 19:45, всего редактировалось 6 раз.
admin
Администратор
Всего сообщений: 227
Зарегистрирован: 28.04.2011
 Электрические схемы Шаран

Сообщение admin »

Cateika: 14 июл 2019, 20:24 "превышение лимита загрузок"...
Всё уже, исправили, просто место на хостинге закончилось, но мы добавили.
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

Эл.схемы подключения иммобилайзеров:
ИММО_с 09.97.pdf
(487.66 КБ) 812 скачиваний
ИММО_с 01.98.pdf
(481.92 КБ) 584 скачивания
ИММО_с 11.98.pdf
(489.63 КБ) 683 скачивания
ИММО_с 05.2001.pdf
(698.67 КБ) 588 скачиваний
ИММО_с 11.2002.pdf
(703.07 КБ) 742 скачивания
Прим.: иммо с июня 1995 и с сентября 1996 г/в - находятся в эл.семах Базовой комплектации.
Последний раз редактировалось Cateika 20 июл 2021, 05:25, всего редактировалось 1 раз.
ndr611
Всего сообщений: 1
Зарегистрирован: 10.07.2019
Вод.стаж с: 1995
Откуда: Минск
Авто: Форд Галакси 2000 1,9 ТДИ AUY
 Электрические схемы Шаран

Сообщение ndr611 »

Может есть схема вкл./выкл. стеклоочистителей с предохр. 24? форд гелакси AUY рестайл 2000г. 1.9тди. спасибо
Аватара пользователя
Cateika
Главный электрик форума
Главный электрик форума
Всего сообщений: 4040
Зарегистрирован: 25.03.2013
Лучшие Ответы: 3
Вод.стаж с: 1987
Откуда: KZ, г.Рудный
Авто: VW Sharan, 1997, AHU, 1,9 МКПП DBW, VinDisel.
 Электрические схемы Шаран

Сообщение Cateika »

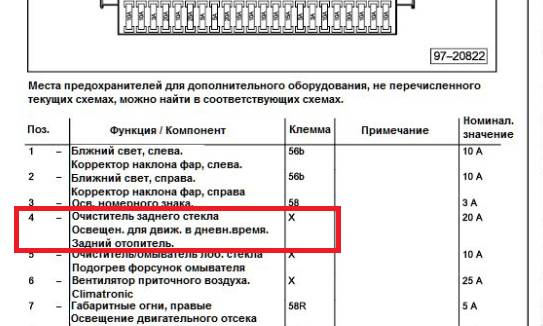

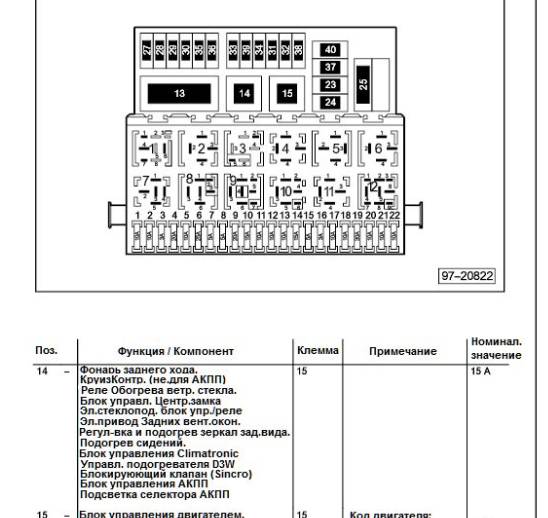

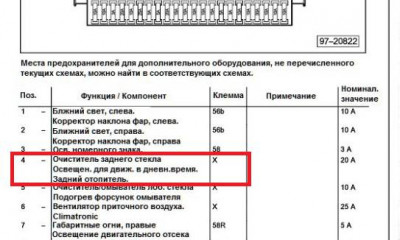

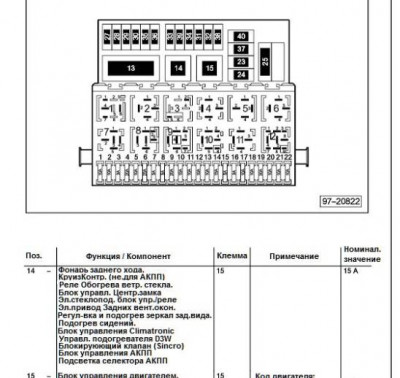

по времени выпуска (до 09.97 /в) = как бэ, всё правильно по номерам предов...
