"Жабры". Электропривод.

Сообщение **macsafe** » 20 май 2019, 14:01

Cateika: 20 май 2019, 02:56 На дорестах опрокид полярности на кнопках а не через реле...

То есть если есть кнопка от дорестайла, то реле вообще не нужны, так?

Сообщение **sharik6163** » 20 май 2019, 14:07

macsafe: 20 май 2019, 14:01 то реле вообще не нужны, так?

похоже что так, а именно 404 реле не требуется

Сообщение **macsafe** » 20 май 2019, 14:39

Нескромный вопрос-а номера фишек ответных не проскакивали? Не нашел поиском. Чтоб не колхозить сильно

Сообщение **Cateika** » 20 май 2019, 15:59

macsafe: 20 май 2019, 14:39 ...номера фишек ответных не проскакивали?...

На что ??? ...на моторчики или на кнопку (кнопка какая - рестайл, дорестайл ???)

Сообщение **macsafe** » 20 май 2019, 18:44

Cateika: 20 май 2019, 15:59
macsafe: 20 май 2019, 14:39 ...номера фишек ответных не проскакивали?...
На что ??? ...на моторчики или на кнопку (кнопка какая - рестайл, дорестайл ???)

Кнопка с дорестайла есть. Моторчики тоже, если можно, но там проще сколхозить

Отправлено спустя 1 минуту 15 секунд:

macsafe: 20 май 2019, 14:01 То есть если есть кнопка от дорестайла, то реле вообще не нужны, так

Это действительно так или мы заблуждаемся?

Сообщение **Cateika** » 20 май 2019, 19:30

На дорестайле подключено и работает без реле.
149 - для закрывания поворотом и удержанием ключа в замке двери...
Есть небольшой нюанс, что бы подключить без 149, нужно будет 6-й вывод кнопки = подсоединить на массу...

Сообщение **macsafe** » 21 май 2019, 06:54

Cateika: 20 май 2019, 19:30 Есть небольшой нюанс,

Спасибо, все для тупых теперь разжевано.

А фишку на кнопку реально достать или колхозить?

Сообщение **Cateika** » 21 май 2019, 15:06

macsafe: 21 май 2019, 06:54 фишку на кнопку реально достать или колхозить?

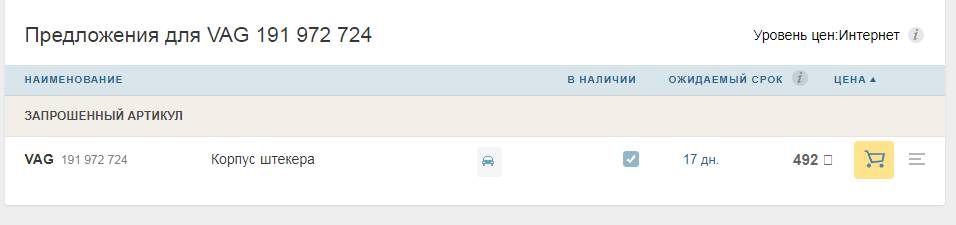

Похоже, что можно заказать, на "мазохисте" есть... Номер VAG 191 972 724

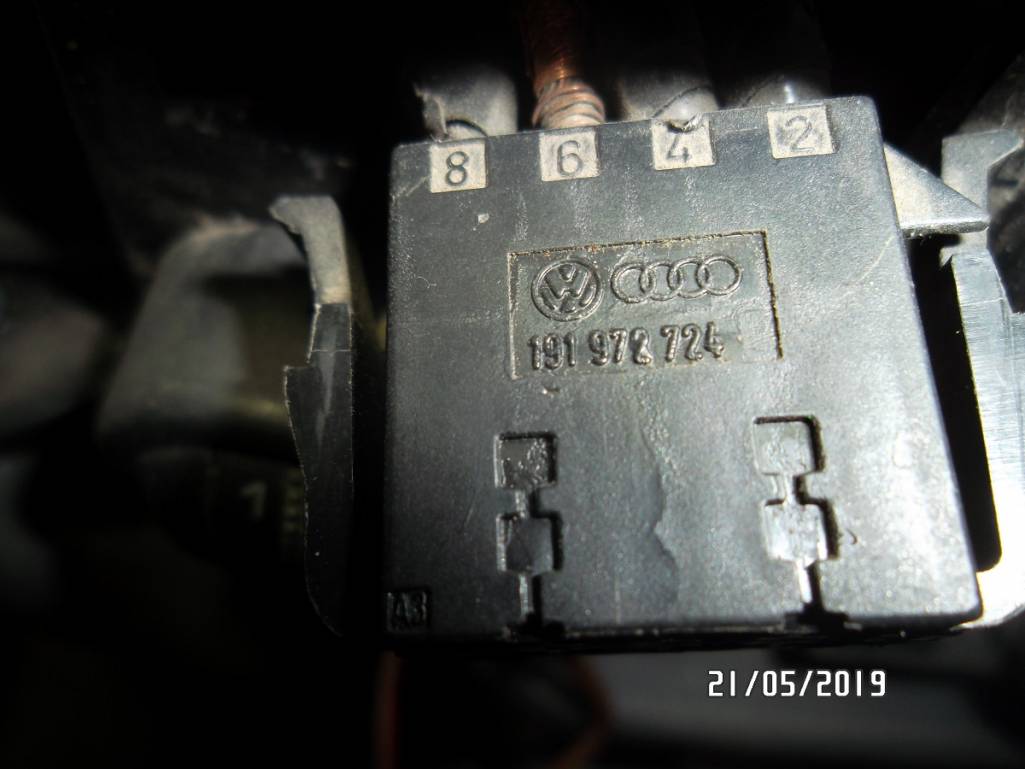

Достал, посмотрел номерок разъёма на доресталовскую кнопку жабр...

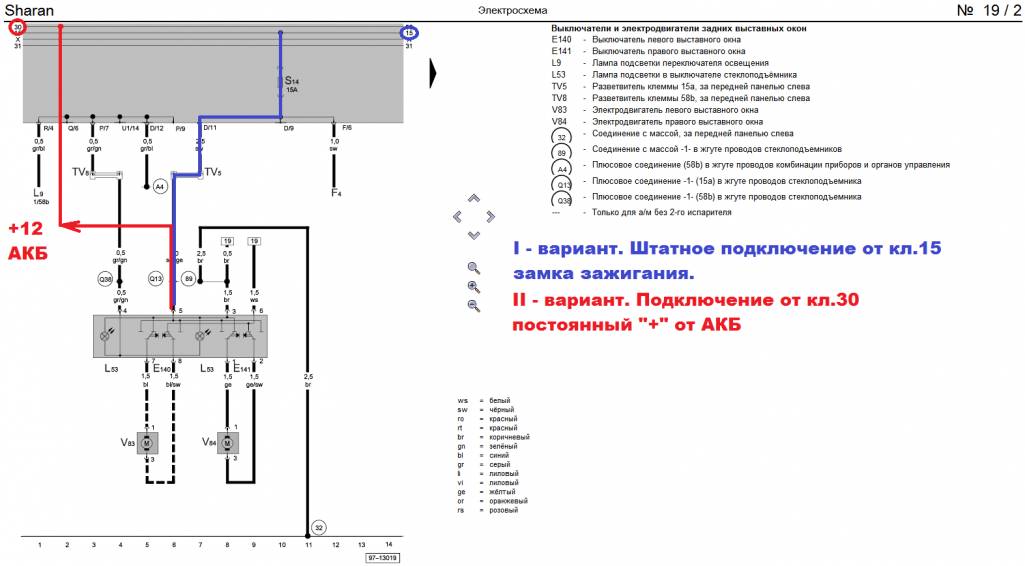

ЗЫ. Ещё немного инфы по подключению. По штатной схеме, питание подключено от "клеммы 15"(Зажигание вкл.)(т.е. работают только с вкл.зажиганием)... Сделал от"клеммы 30" (постоянный +12в от АКБ)(т.е. можно "манипулировать" жабрами вне зависимости от положения ключа в Зам.Заж. Подключить проще от питания прикуривателя, на доресте он там рядом и лишних соплей не тянуть...)

Вообщем, как то так...

Сообщение **macsafe** » 21 май 2019, 16:36

Cateika: 21 май 2019, 15:06 Номер VAG 191 972 724

Огромное спасибо! Буду заказывать, так не найти наверно. Он с контактами должен идти?

Отправлено спустя 3 минуты 11 секунд:

Cateika: 21 май 2019, 15:06 Ещё немного инфы по подключению.

Никакого реле разгрузочного не надо? Кнопки потянут? Я имею ввиду если удерживать кнопку, а форточка закрыта? Если делать от постоянного плюса, то дети могут баловаться, лазая и тыркая кнопки с выключенным зажиганием

Сообщение **Cateika** » 21 май 2019, 17:17

Даже по штату, никакого реле нет и не предусмотрено - на схеме видно,что ничего такого нет.
Кнопку можно удерживать после окончания хода форточки - сколько угодно... никакого тока через кнопку идти не будет... Мотор по окончанию хода (неважно, откр. или закр. форточки) отключается... происходит прерывание на секторных контактах в редукторе... ну, как на моторах дворников... На ведомой шестерне есть контактные дорожки, но не по окружности, а сектором, после его прохождения контакт обрывается и мотор останавливается... ход в одном направлении окончен... следующий ход возможен только в обратном направлении...

... так и повторяются по очереди циклы открывания и закрывания ...
