Замена штатной магнитолы

Может плюс/минус динамиков перепутал. Минус динамиков завязан на корпус.

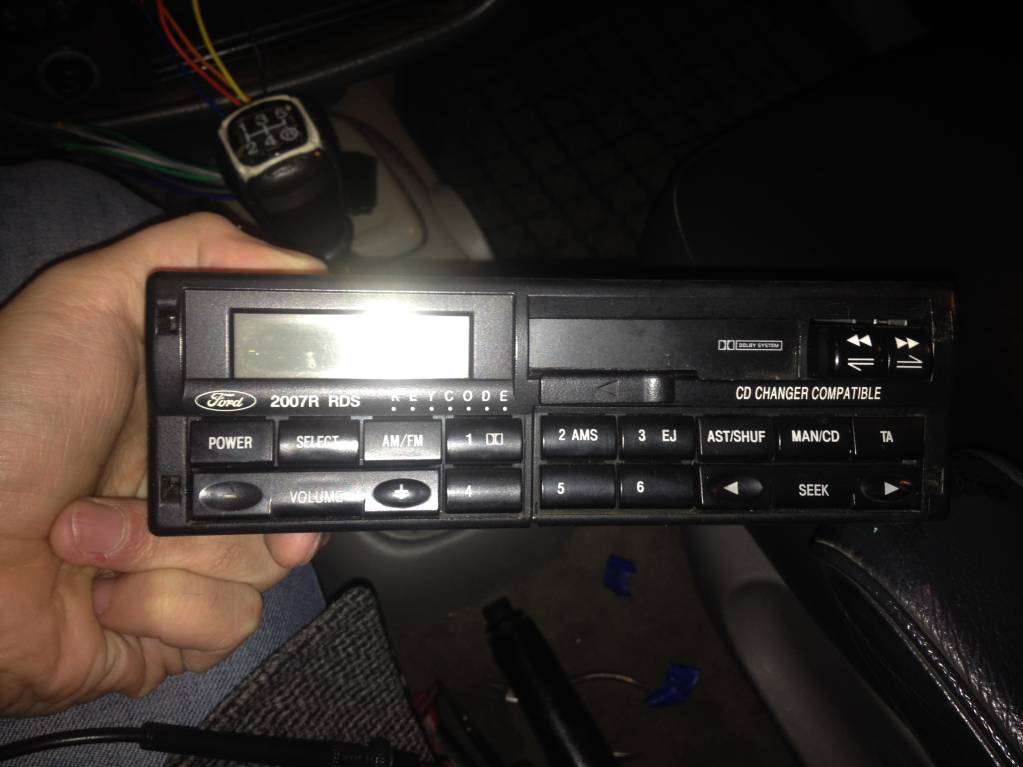

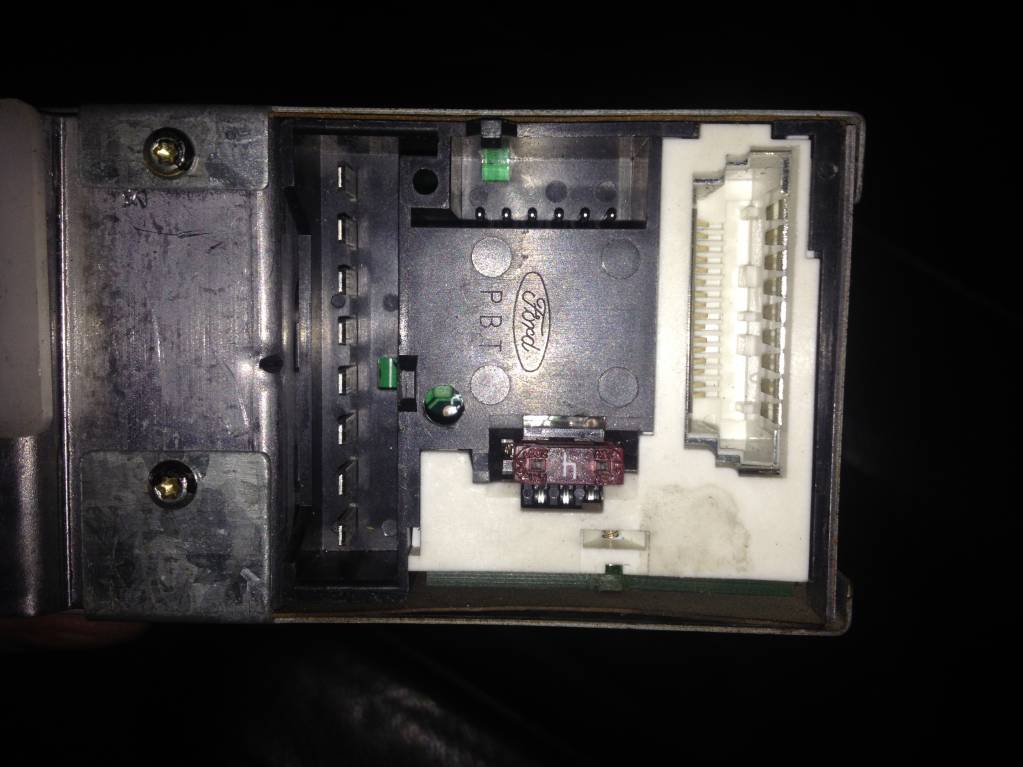

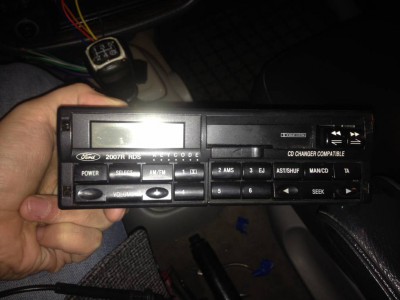

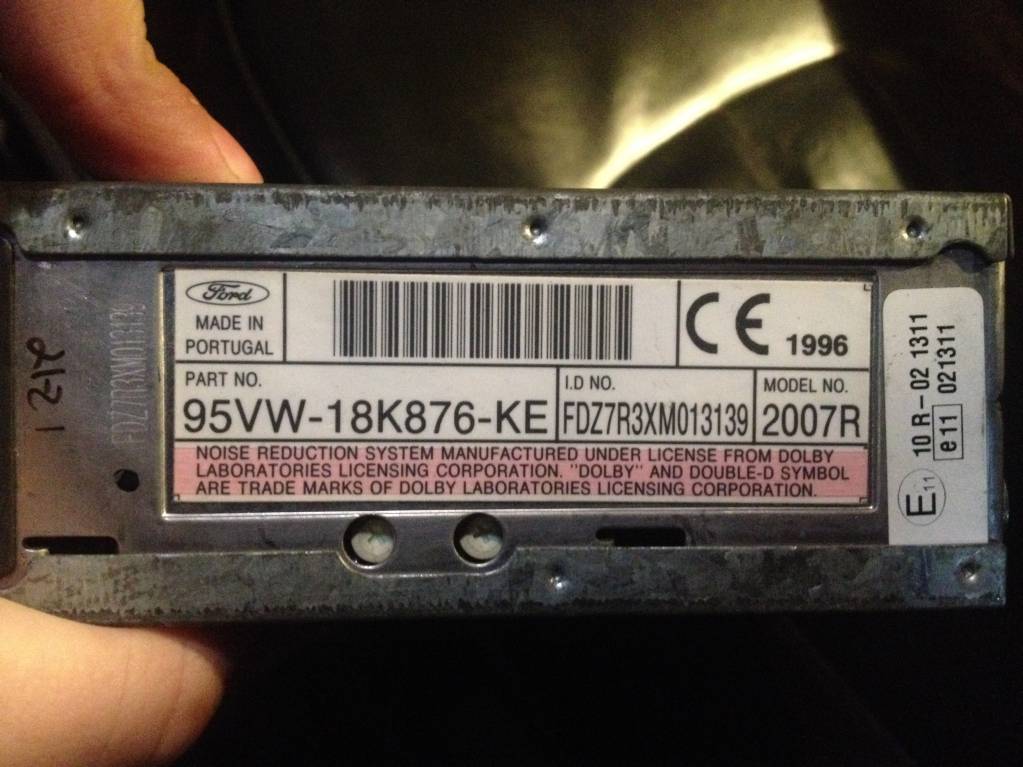

Kawasanja, ты сфоткай сюда снятую родную магнитолу, лицо, тыл и лейбу на корпусе.
Важно какая именно модель. Возможно нужны перемычки на оставшихся проводах.

Сообщение **Kawasanja** » 20 окт 2016, 00:04

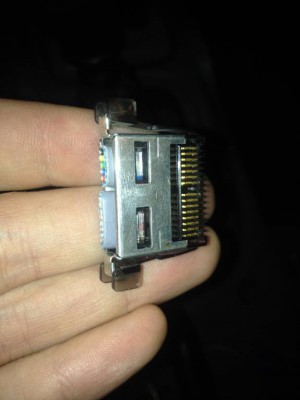

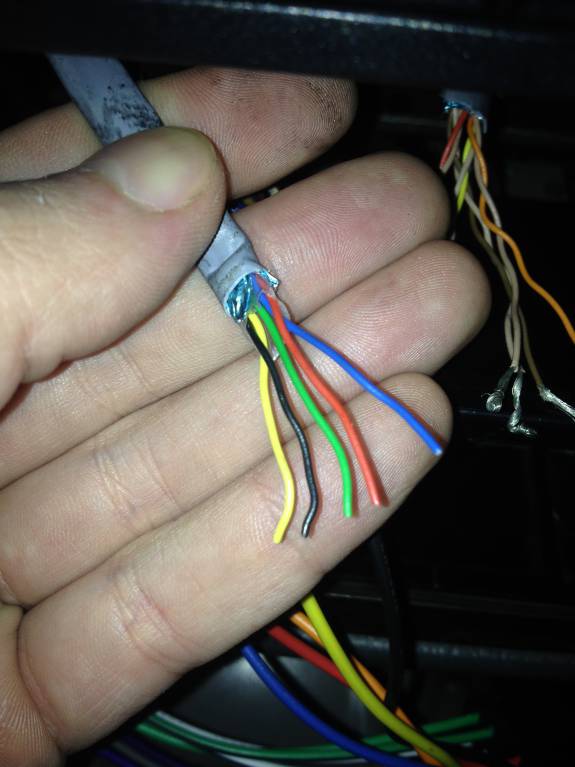

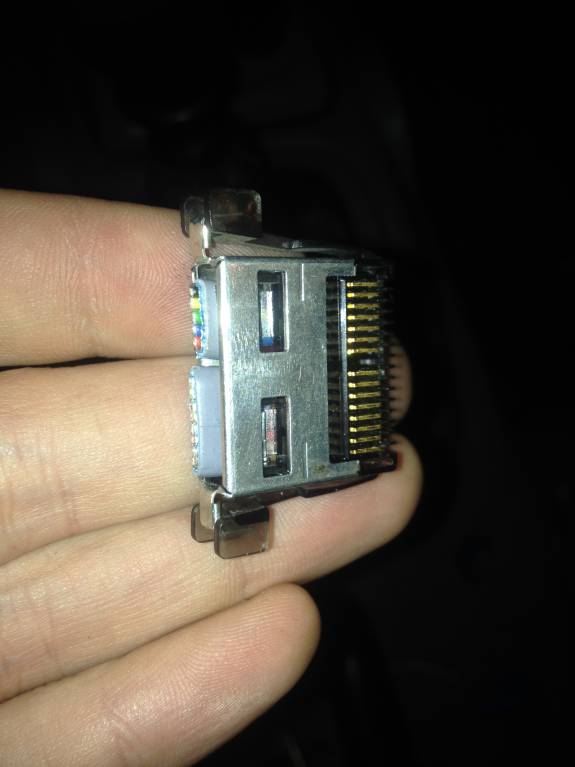

Вообщем с питанием полностью разобрался - все хорошо. К одной из пар выходов магнитолы на динамики подключил запасную колонку - все играет, но когда подключаю к проводам, которые идут на колонку авто - звука нет. Фото все прикладываю. Я понимаю, что фото которое вы скинули, относится к моей ситуации, вот только не понятно какие и где провода перемыкать. 4 витые пары это я как понял выходы на динамики, а 5 проводов - не понятно что - но все это шло в один разъем. желтый разъем, который я пока не перекусил, отвечает за управление мультирулем

Сообщение **SharanUA** » 20 окт 2016, 06:55

Между штатной магнитолой и динамиками есть такая штука как усилитель. И у Вашей родной магнитолы нет выходов "на динамики", все идет на усилок.

Отправлено спустя 2 минуты 47 секунд:
И про мультируль... максимум тех годов наверно все-таки подрулевой джойстик, мультируль это потом. Или он у Вас есть?

Отправлено спустя 11 минут 49 секунд:
Ваша фордовская магнитола - это шарановская система "Саунд 2" с другими надписями на лицевой панели (или скорее наоборот - фолькс использует фордовские наработки) Это к тому что электросхема для саунд-2 есть в Эльзе, и там можно проследить что и куда.

SharanUA прав.
Kawasanja, где-то у тебя провода на колонки из магнитолы входят в усилитель. Вот такой (см. фото)
А тебе с новой магнитолой нужно его "пропустить" при подключении колонок.
"Саунд 2" это вот - http://www.ertasvc.ru/tovar/540.htm.

Сообщение **Kawasanja** » 20 окт 2016, 10:51

Вас понял. Да там не мультируль, там джойстик, просто я его так назвал. Конечно, хотелось бы подключить как есть без геморроя, но если не получится, будем искать усилитель и обходить его... Пока буду разбираться, что такое Саунд-2 и Эльза). Спасибо за помощь.
Хотя я тут подумал, раз выходы с магнитолы идут на усилитель, а потом уже от него - на динамики, можно просто... подать питание на усилитель, нужно просто узнать какие провода, идущие к нему, за что отвечают

А кто-то забрал питание с усилителя?
В зависимости от модели усилителя на выходе может быть тоже всего 8 контактов, как и на входе (на 4ре динамика).

Сообщение **SharanUA** » 20 окт 2016, 12:16

На Вашей Ghia неплохая обалансированная аудио-система тех лет, с хорошим радиоприемом, джойстиком, соответствующей стилю подсветкой и дизайном. Дешевый или не очень китайский юсб вряд-ли сможет глобально улучшить Вашу аудиожизнь, да простят мне звукофилы эту крамолу.

Сообщение **Kawasanja** » 20 окт 2016, 12:54

Наврное там хороший звук), но заменить магнитолу - желание владельца машины

Отправлено спустя 1 час 51 минуту 6 секунд:
может подскажете, где искать этот усилитель, где он стоит?

https://www.drive2.ru/l/1413972
